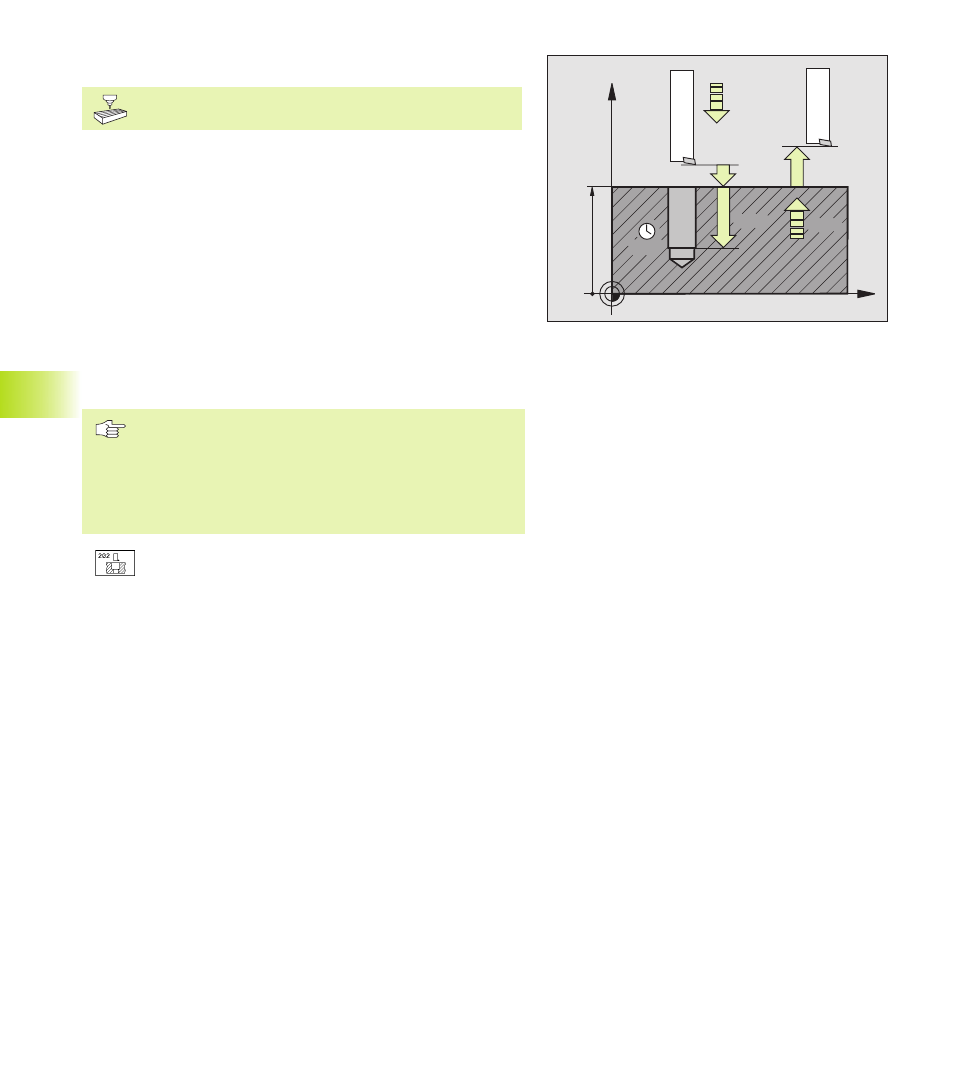

MANDRINADO (ciclo 202)
El constructor de la máquina prepara la máquina y el TNC
para el ciclo 202.
1 El TNC posiciona la hta. en el eje del cabezal en marcha rápida FMAX
a la DISTANCIA DE SEGURIDAD sobre la superficie de la pieza.
2 La hta. taladra con el AVANCE programado hasta la
PROFUNDIDAD programada
3 La hta. espera en la base del taladro, si se ha programado un
tiempo para girar libremente.
4 A continuación el TNC realiza una orientación del cabezal sobre la
posición 0°
5 Si se ha seleccionado el desplazamiento libre, el TNC se desplaza
0,2 mm hacia atrás en la dirección programada (valor fijo)
6 Después el TNC desplaza la hta. con el AVANCE DE RETROCESO
a la DISTANCIA DE SEGURIDAD y desde allí, si se ha
programado, con FMAX a la 2ª DISTANCIA DE SEGURIDAD
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
El signo del parámetro del ciclo PROFUNDIDAD
determina la dirección del mecanizado.
ú DISTANCIA DE SEGURIDAD Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú PROFUNDIDAD Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
ú AVANCE AL PROFUNDIZAR Q206: Velocidad de
desplazamiento de la hta. en el mandrinado en mm/min
ú TIEMPO DE ESEPERA ABAJO Q211: Tiempo en
segundos que espera la herramienta en la base del
taladro
ú AVANCE DE RETROCESO Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en mm/
min. Cuando se introduce el valor 0 se retira con el
AVANCE AL PROFUNDIZAR
ú COOR. DE LA SUPERFICIE DE LA PIEZA Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª DISTANCIA DE SEGURIDAD Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza.
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
