106 6 Programación: Programación de contornos
6.6
Tipos de tr
a
y
ect
or
ia - Pr
ogr
amación libr
e
de cont
or
nos FK
Puntos auxiliares
Tanto para rectas como para trayectorias circulares libres se pueden
introducir coordenadas para puntos auxiliares sobre o junto al
contorno. Las softkeys están disponibles en cuanto se abre el
diálogo FK con las softkey FL, FLT, FC o FCT.
Puntos auxiliares para la recta
Los puntos auxiliares se encuentran sobre las rectas o sobre la
prolongación de las mismas: Véase la tabla arriba a la derecha.
Los puntos auxiliares se encuentran a la distancia D de la recta:
Véase tabla en el centro a la derecha.
Puntos auxiliares para la trayectoria circular
Para la trayectoria circular se pueden indicar 1, 2 ó 3 puntos
auxiliares sobre el contorno: Véase la tabla abajo a la derecha.

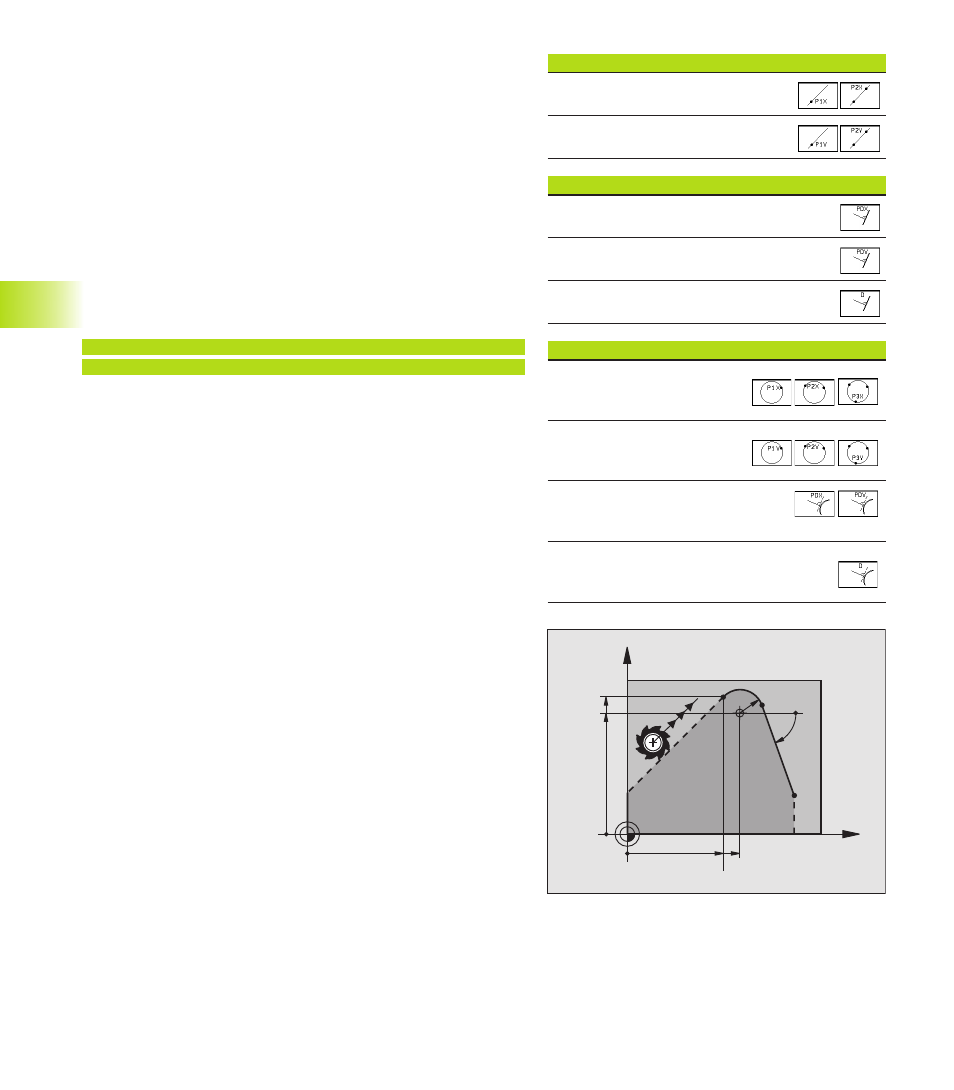

Ejemplo de frases NC
13 FC DR– R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
Véase la figura abajo a la derecha.
Puntos auxiliares sobre la recta Softkey
Coordenada X punto auxiliar P1 o P2
Coordenada Y punto auxiliar P1 o P2
Puntos auxiliares fuera de la recta Softkey
Coordenada X del punto auxiliar
Coordenada Y del punto auxiliar
Distancia del punto auxiliar a las rectas
Puntos auxiliares sobre la tray. circular Softkey
Coordenada X de un pto.
auxiliar P1, P2 o P3
Coordenada Y de un pto.
auxiliar P1, P2 o P3
Coordenadas de un pto. auxiliar
de la trayectoria circular
Distancia del punto auxiliar
a la trayectoria circular
X
Y
53
60.071
50
42.929
R10
70°
