66 4 Programación: Principios básicos, gestión de ficheros,
ayudas de programación, gestión de palets
4.7 Gráfico de programación
(excepto TNC 426, TNC 430)

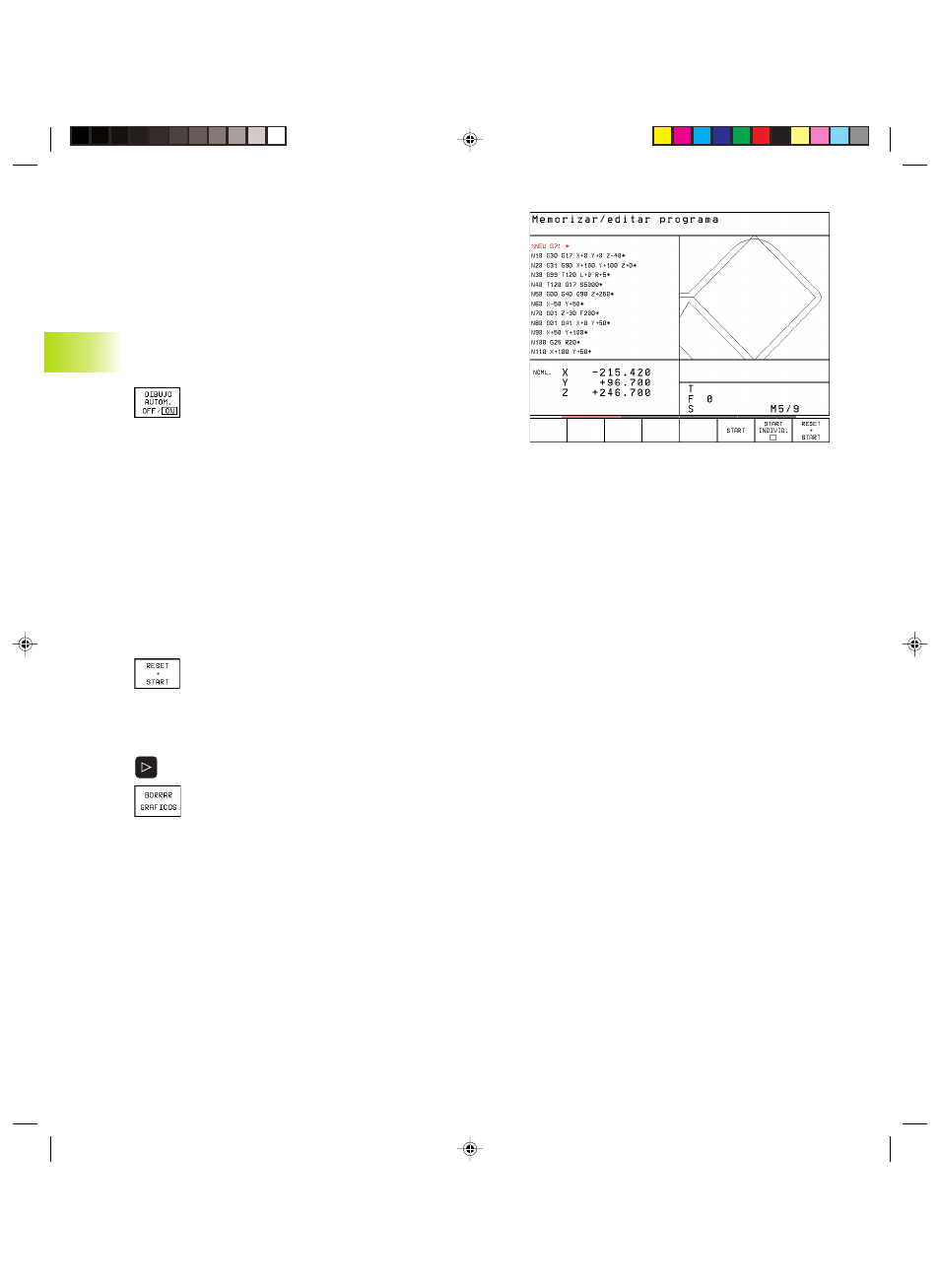

Mientras se elabora un programa, el TNC puede visualizar el contorno
programado en un gráfico.
Desarrollo con y sin gráfico de programación
ú Para la subdivisión de la pantalla seleccionar el programa a la
izquierda y el gráfico a la derecha: Pulsar la tecla SPLIT SCREEN y
la softkey PROGRAMA + GRAFICO
ú Fijar la softkey DIBUJAR AUTOM. en ON. Mientras se
van introduciendo las frases del programa, el TNC
muestra cada movimiento programado en la ventana del
gráfico.
Si no se desea visualizar el gráfico se fija la softkey DIBUJO AUTOM.
en OFF.
DIBUJO AUTOM. ON no puede visualizar repeticiones parciales de un
programa.
Efectuar el gráfico de programación para el programa
existente
ú Con las teclas cursoras seleccionar la frase hasta la cual se quiere
realizar el gráfico o pulsar GOTO e introducir directamente el nº de
frase deseado
ú Realizar el gráfico: Pulsar softkey RESET + START
Para más funciones véase la tabla de la derecha.
Borrar el gráfico
ú Conmutar la carátula de softkeys: Véase figura dcha.
ú Borrar el gráfico: Pulsar la softkey BORRAR GRAFICO
4.7 Gráfico
de p
ro
g
ramación (ex
cept
o
TNC 426,
TNC 430)
