10 Programmieren: Q-Parameter 260
D15: PRINT
Emisión de textos o de valores de
parámetros Q sin formatear

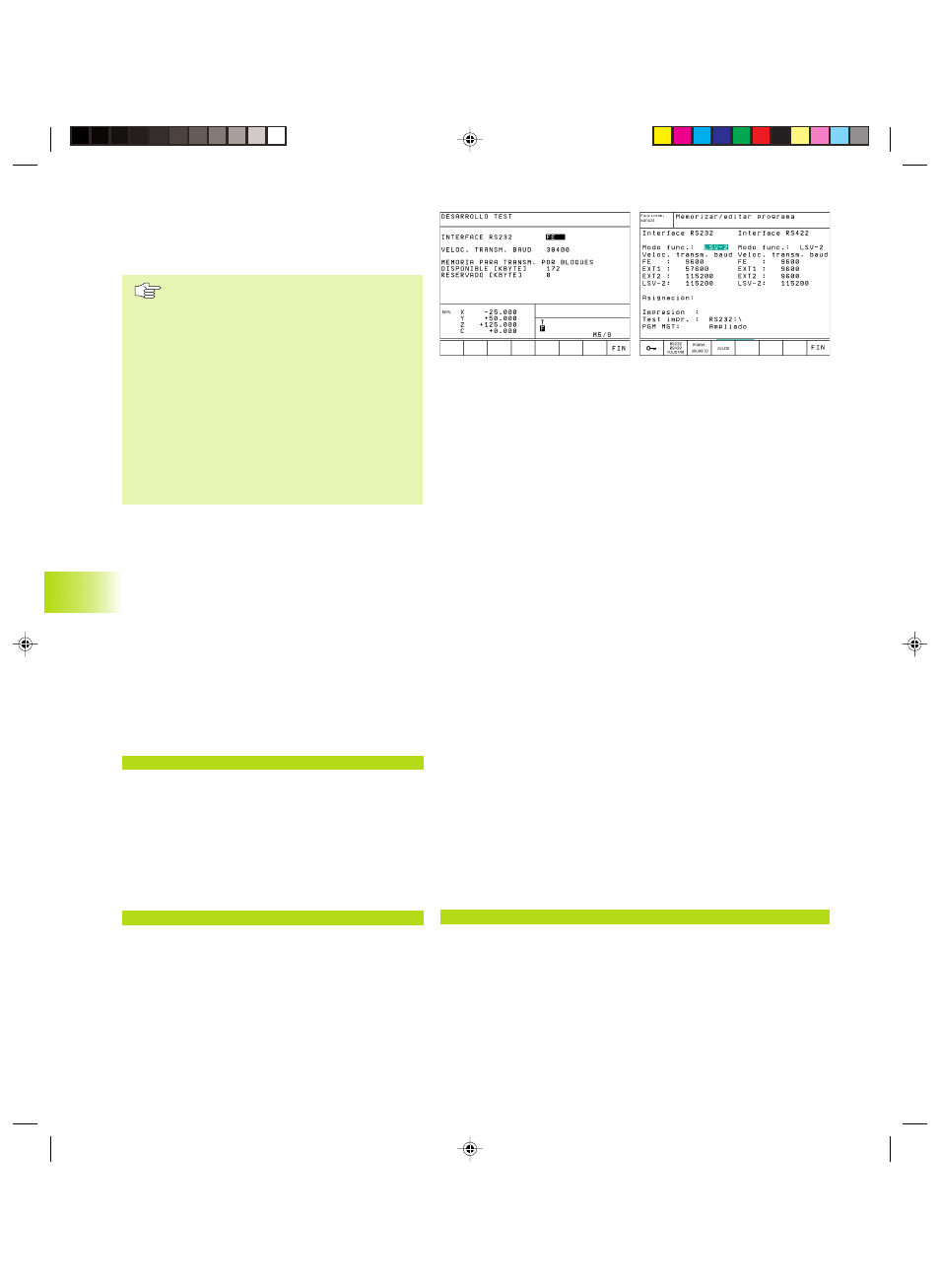

Ajuste de la conexión de datos TNC 410:
En el punto del menú conexión de datos
RS232 se determina donde debe memorizar
el TNC los textos o valores de los parámetros
Q.
Ajuste de la conexión de datos TNC 426,
TNC 430:
En el punto del menú PRINT o bien PRINT-
TEST se determina el camino de búsqueda
en el cual el TNC deberá memorizar los textos
y valores de parámetros Q.
Véase el capítulo “13 Funciones MOD, Ajuste
de las conexiones de datos“.
Con la función D15: PRINT se pueden emitir valores
memorizados en parámetros Q mediante la conexión
de datos, por ejemplo, a una impresora. Si se
memorizan los datos internamente o si se emiten a un
ordenador, el TNC memoriza estos datos en el fichero
%D15RUN.A (emisión durante la ejecución del
programa) o en el fichero %D15SIM.A (emisión
durante el test del programa).
Emisión de diálogos y avisos de error con D15:
PRINT “Valor numérico“.
Valor numérico 0 a 99:
Diálogos para ciclos de
constructor
a partir de 100: Avisos de error de PLC
Ejemplo: Emisión del número de diálogo 20
N60 D15:P01 20 *
Emisión de diálogos y parámetros Q con D15:
PRINT “Parámetro Q“
Ejemplo de empleo: Protocolo de la medición de una
pieza
Se pueden emitir hasta seis parámetros Q y valores
numéricos simultáneamente.
Ejemplo: Emisión del diálogo 1 y del valor numérico Q1
N70 D15 P01 1 P02 Q1 *
1
0.7 Otr
as funciones
D19: PLC
Transmitir valores al PLC
Con la función D19: PLC, se pueden transmitir hasta dos valores
numéricos o parámetros Q al PLC.
Pasos y unidades: 0,1 µm o bien 0,0001°
Ejemplo: Transmisión del valor numérico 10 (corresponde a 1 µm o bien
0,001°) al PLC
N60 D19 P01 +10 P02 +Q3 *
