227 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

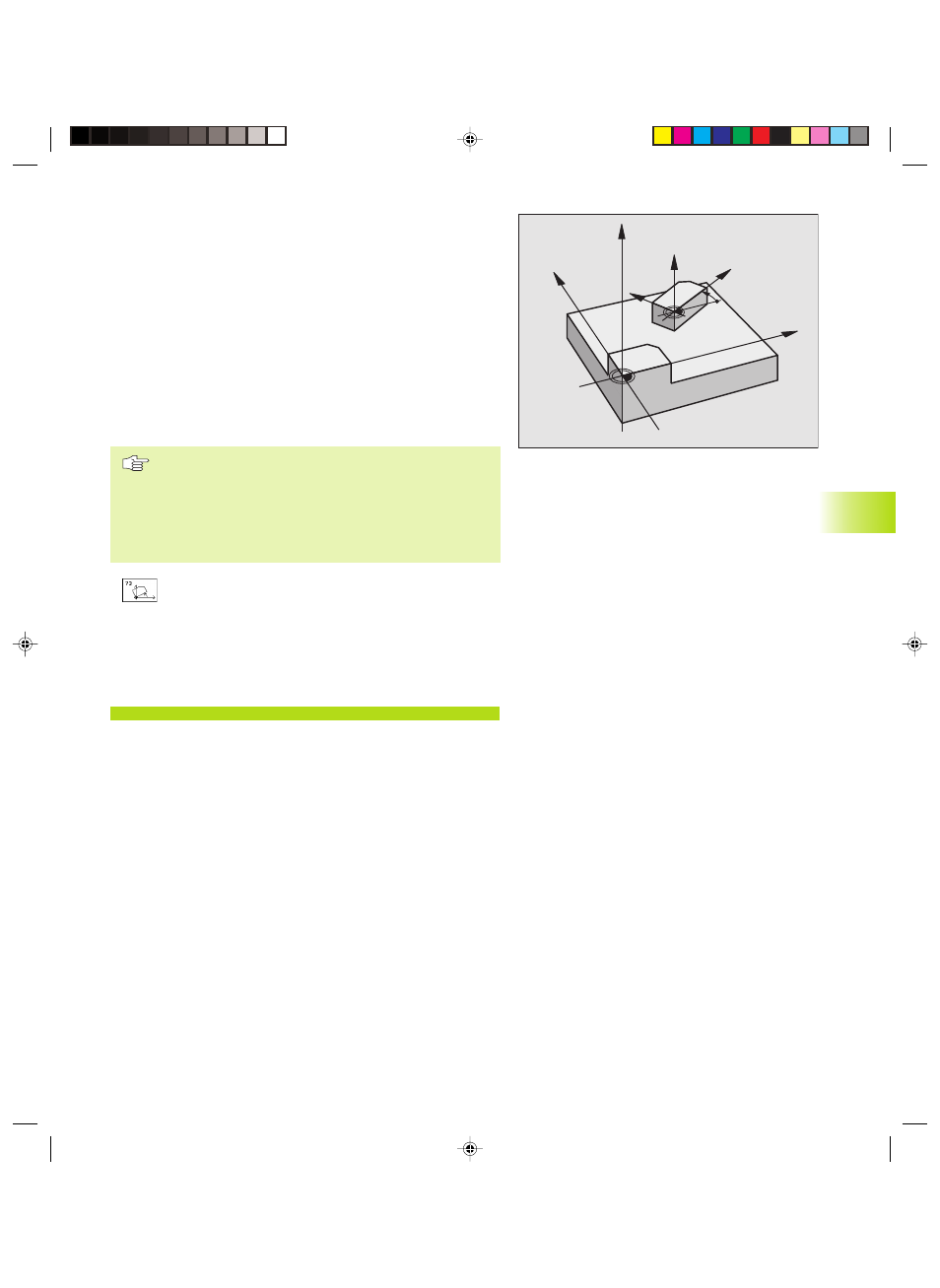

GIRO (ciclo G73)
Dentro de un programa el TNC puede girar el sistema de coordenadas
en el plano de mecanizado según el punto cero activado.
Activación
El GIRO se activa a partir de su definición en el programa. También
actúa en el modo de funcionamiento Posicionamiento manual. El
TNC visualiza los ángulos de giro activados en la visualización de
estados adicional.
Eje de referencia para el ángulo de giro:
■ Plano X/Y Eje X
■ Plano Y/Z Eje Y
■ Plano Z/X Eje de la herramienta
Antes de la programación deberá tenerse en cuenta
El TNC elimina una corrección de radio activada mediante la
definición del ciclo G73. Si es preciso se programa de nuevo
la corrección de radio.
Después de definir el ciclo G73, hay que desplazar los dos
ejes del plano de mecanizado para poder activar el giro.
ú Giro: Introducir el ángulo de giro H en grados (°). Campo
de introducción: -360° a +360° (en absolutas G90
delante de H o incremental G91 delante de H)
Anulación
Se programa de nuevo el ciclo G73 GIRO, indicando el ángulo de
giro 0°.
Ejemplo de frase NC:
N72 G73 G90 H+25*
Z
Z
X
X
Y
Y
8.9 Ciclos para la traslación de coordenadas
