ESPEJO (ciclo G28)

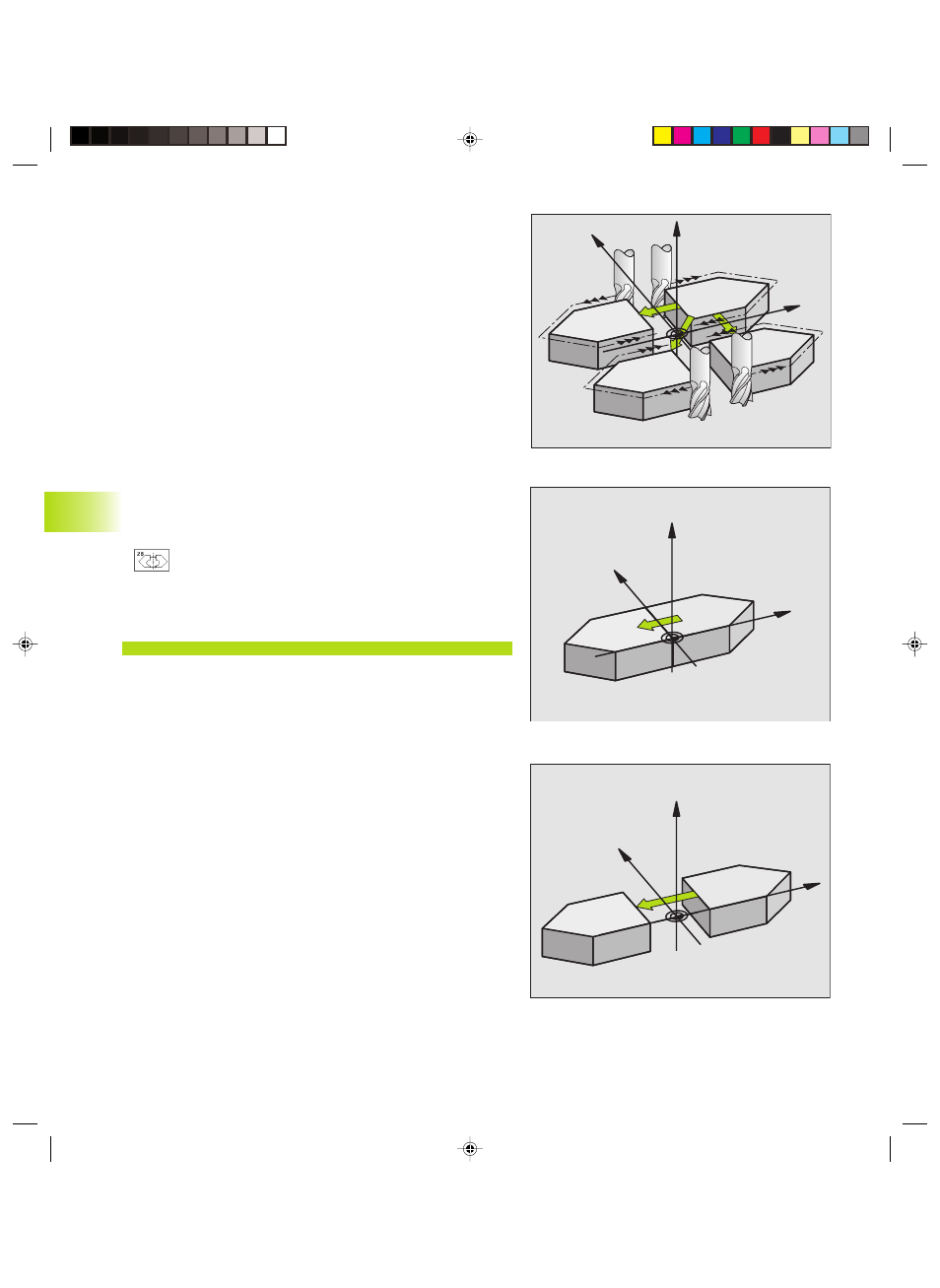

El TNC puede realizar un mecanizado espejo en el plano de
mecanizado. Véase la figura arriba a la derecha.
Activación
El ciclo espejo se activa a partir de su definición en el programa.
También actúa en el modo de funcionamiento Posicionamiento
manual. El TNC muestra los ejes espejo activados en la
visualización de estados adicional.
■ Si sólo se refleja un eje, se modifica el sentido de desplazamiento
de la hta. Esto no es válido en los ciclos de mecanizado.
■ Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.
El resultado del espejo depende de la posición del punto cero:
■ El punto cero está sobre el contorno a reflejar: La trayectoria se
refleja directamente en el punto cero; véase figura dcha. en el
centro
■ El punto cero está fuera del contorno a reflejar: La trayectoria se
desplaza; véase figura abajo a la derecha
ú ¿ Eje reflejado ?: Introducir el eje que se quiere reflejar;
el eje de la hta. no se puede reflejar
Anulación
Programar de nuevo el ciclo ESPEJO con la introducción NO ENT.
Ejemplo de frase NC:
N72 G28 X Y*
Y
X
Z
Y
X
Z
Y
X
Z
