90 5 Programación: Herramientas

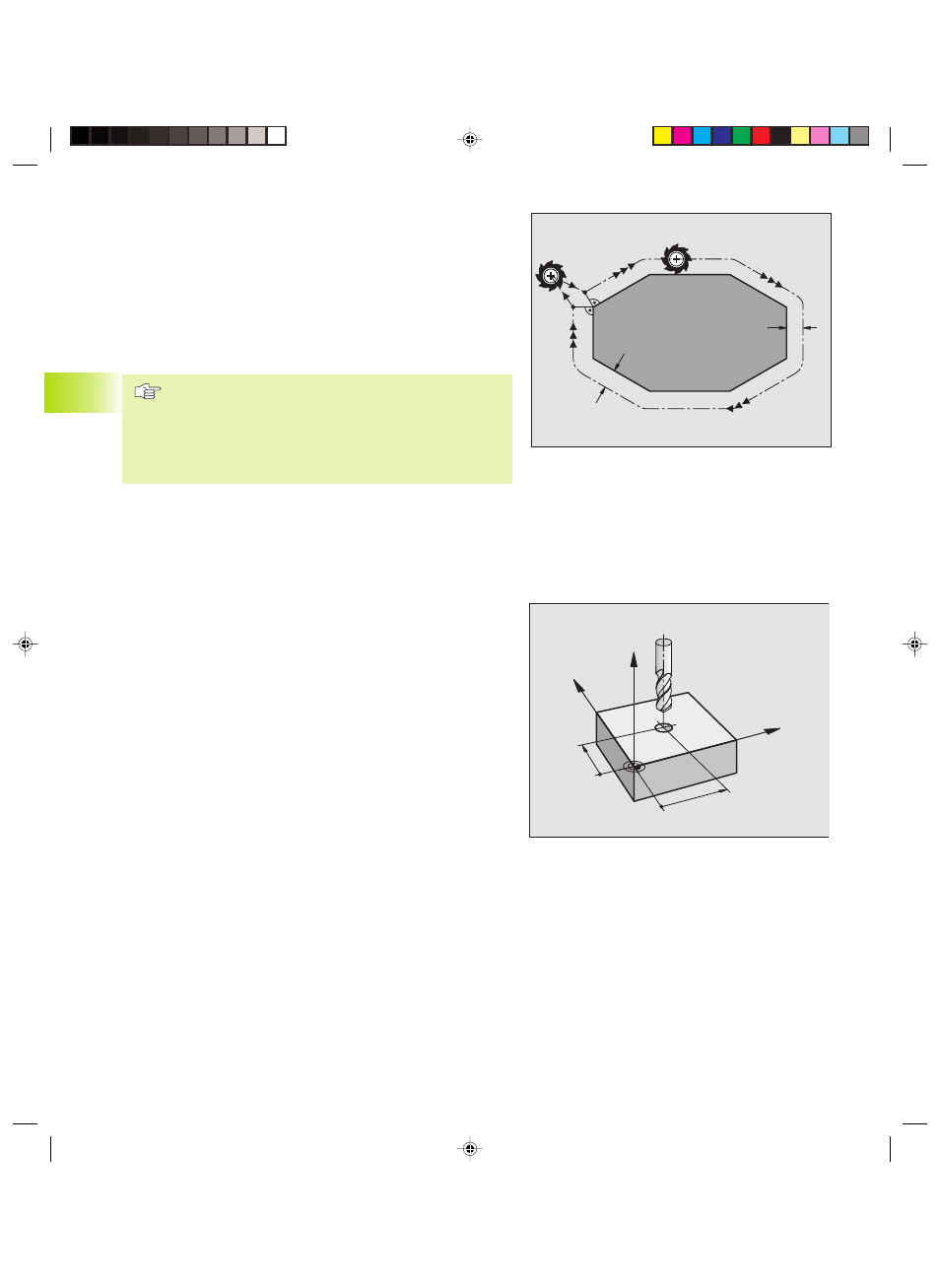

Corrección del radio de la herramienta
La frase del programa para el movimiento de la hta. contiene
■ G41 o G42 para una corrección de radio
■ G43 o G44, para una corrección de radio en un movimiento paralelo
a un eje
■ G40, cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actua en cuanto se llama a una herramienta y
se desplaza en el plano de mecanizado con G41 o G42.
El TNC también elimina automáticamente la corrección de
radio cuando:
■ se ha programado una frase de posicionamiento con G40
■ se ha programado una llamada a un programa con %...
■ se selecciona un nuevo programa
En la corrección del radio se tienen en cuenta los valores delta
de la frase T así como los de la tabla de htas.:
Valor de corrección = R + DR
T
+ DR
TAB
con
R Radio R de la hta. de la frase G99 o de la tabla
de htas.
DR
T
Sobremedida DR para el radio de la frase T
(la visualización de posiciones no lo tiene en cuenta)
DR
TAB
Sobremedida DR para el radio de una tabla de htas.
Tipos de trayectoria sin corrección de radio: G40
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Se utiliza en taladrados y en posicionamientos previos
Véase figura de la derecha.
5.3 Cor
rección de la her
ramienta
Y
X
Z
X
Y
R
R
G40
G41
