8 Programación: Ciclos 162

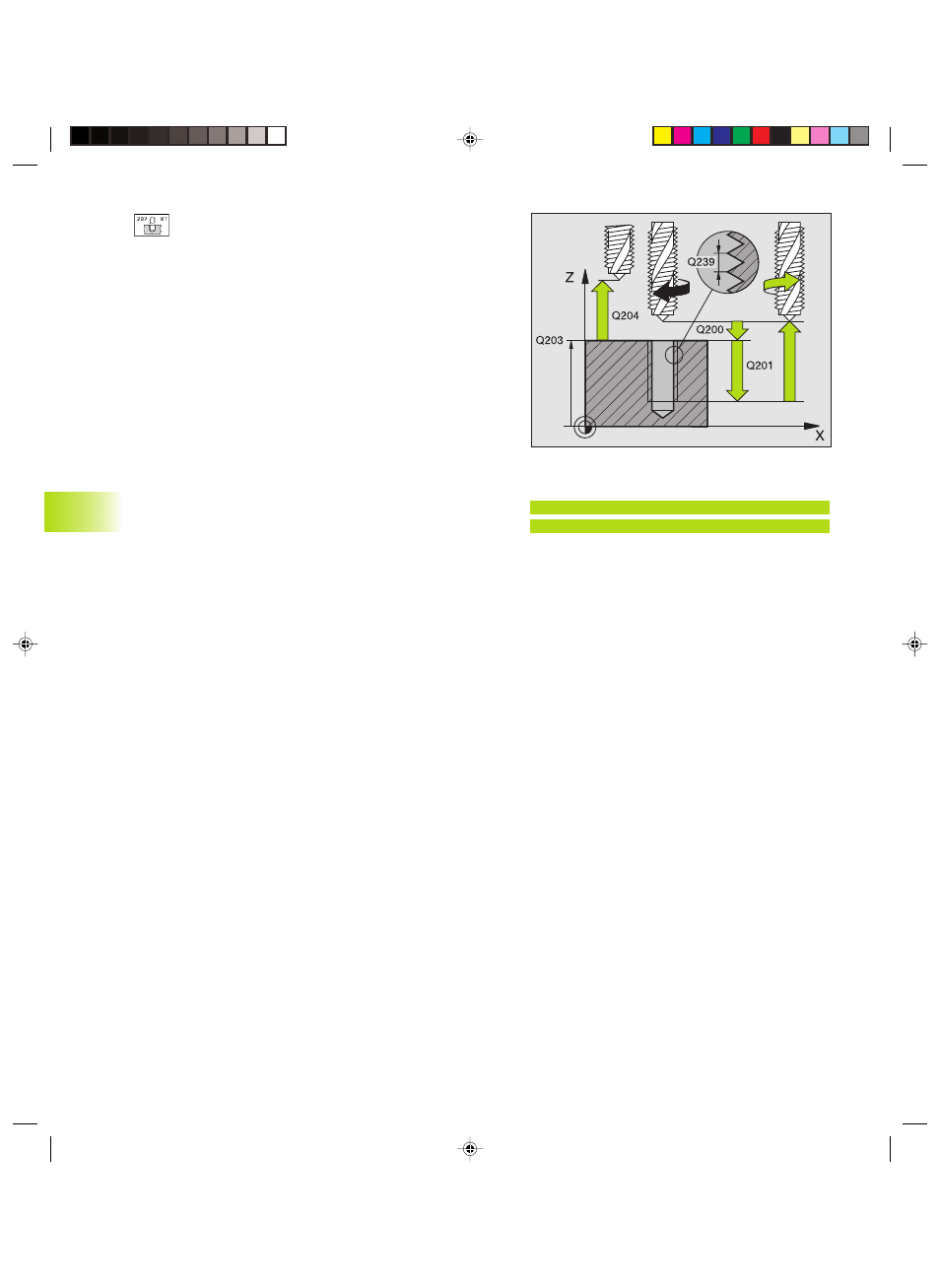

ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial) y
la superficie de la pieza
ú Profundidad de taladrado Q201 (valor incremental):
Distancia entre la superficie de la pieza (comienzo de
la rosca) y el final de la rosca
ú Paso de rosca Q239
Paso de roscado. El signo determina si el roscado es a
derechas o a izquierdas:
+ = rosca a derechas
– = rosca a izquierdas
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el
TNC visualiza la softkey RETIRAR HTA. MANUALM. Si se pulsa
RETIRAR HTA. MANUALM., se retira la hta. de forma controlada.
Para ello se activa el pulsador de dirección positiva del eje de la
herramienta activado. Ejemplo de frases NC:
N26 G207 Q200=2 Q201=-20 Q239=+1
Q203=+0 Q204=50*
8.3 Ciclos de taladrado
