TNC 410, TNC 426, TNC 430 de HEIDENHAIN 263
Ejemplo
Calcular el ángulo con el arctan del cateto opuesto (Q12) y el cateto
contiguo (Q13); el resultado se asigna a Q25:

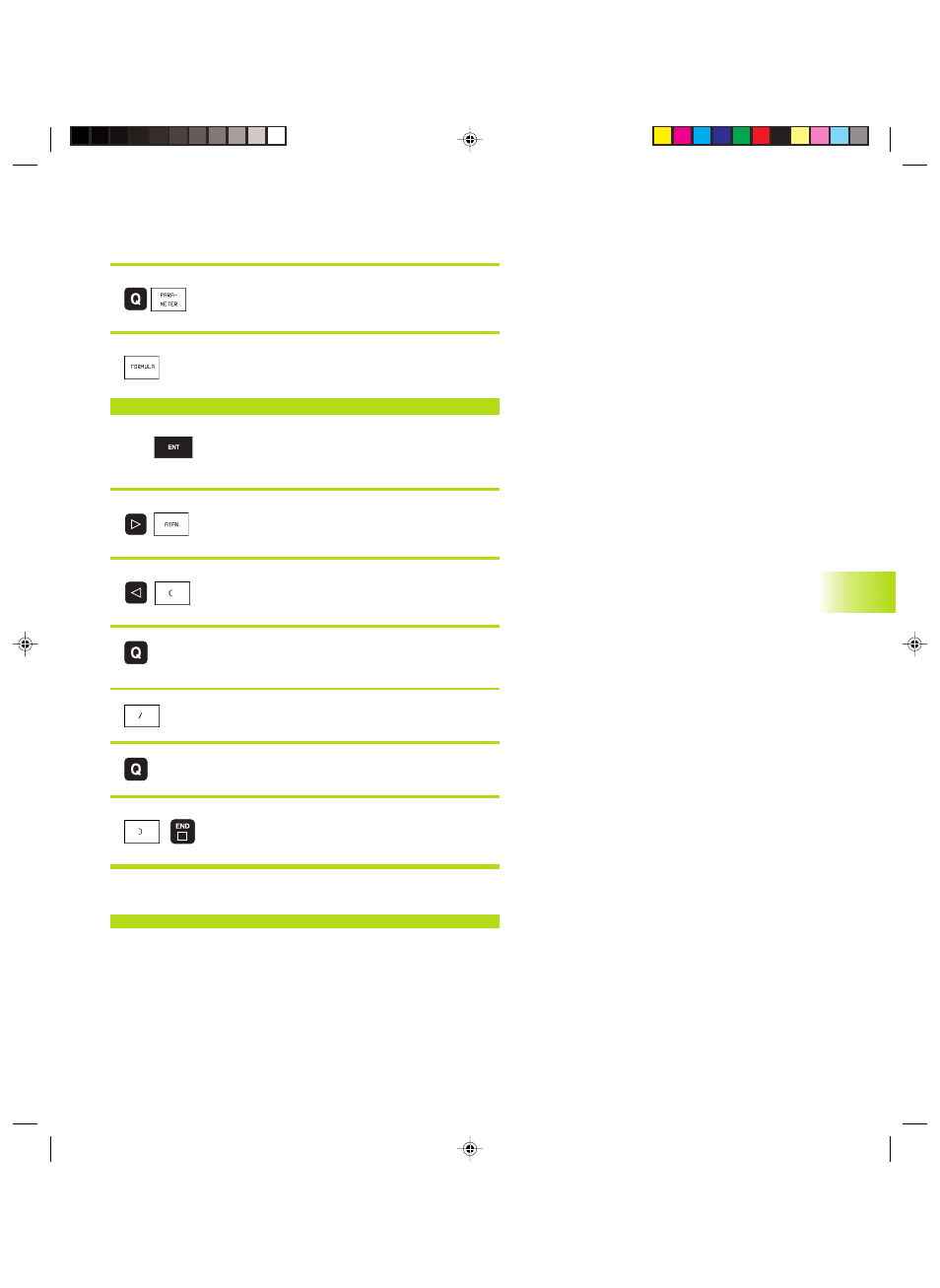

Selección de las funciones parámetricas Q:
Pulsar la tecla Q, o bien la softkey PARAMETROS
<
Seleccionar introducción de fórmula: Pulsar la
softkey FORMULA
¿ Nº de parámetro para el resultado?
<
25 Introducir el número del parámetro, confirmar con
ENT
<
Conmutar la carátula de softkeys y seleccionar la
función arcotangente
<
Conmutar la carátula de softkeys y abrir
paréntesis
<
12 Introducir el parámetro Q número 12
<
Seleccionar la división
<
13 Introducir el parámetro Q número 13
<
Cerrar paréntesis y
finalizar la introducción de la fórmula
Ejemplo de frase NC
37 Q25 = ATAN (Q12/Q13)
1
0.8 Intr
oducción dir
ecta de una fór
mula
