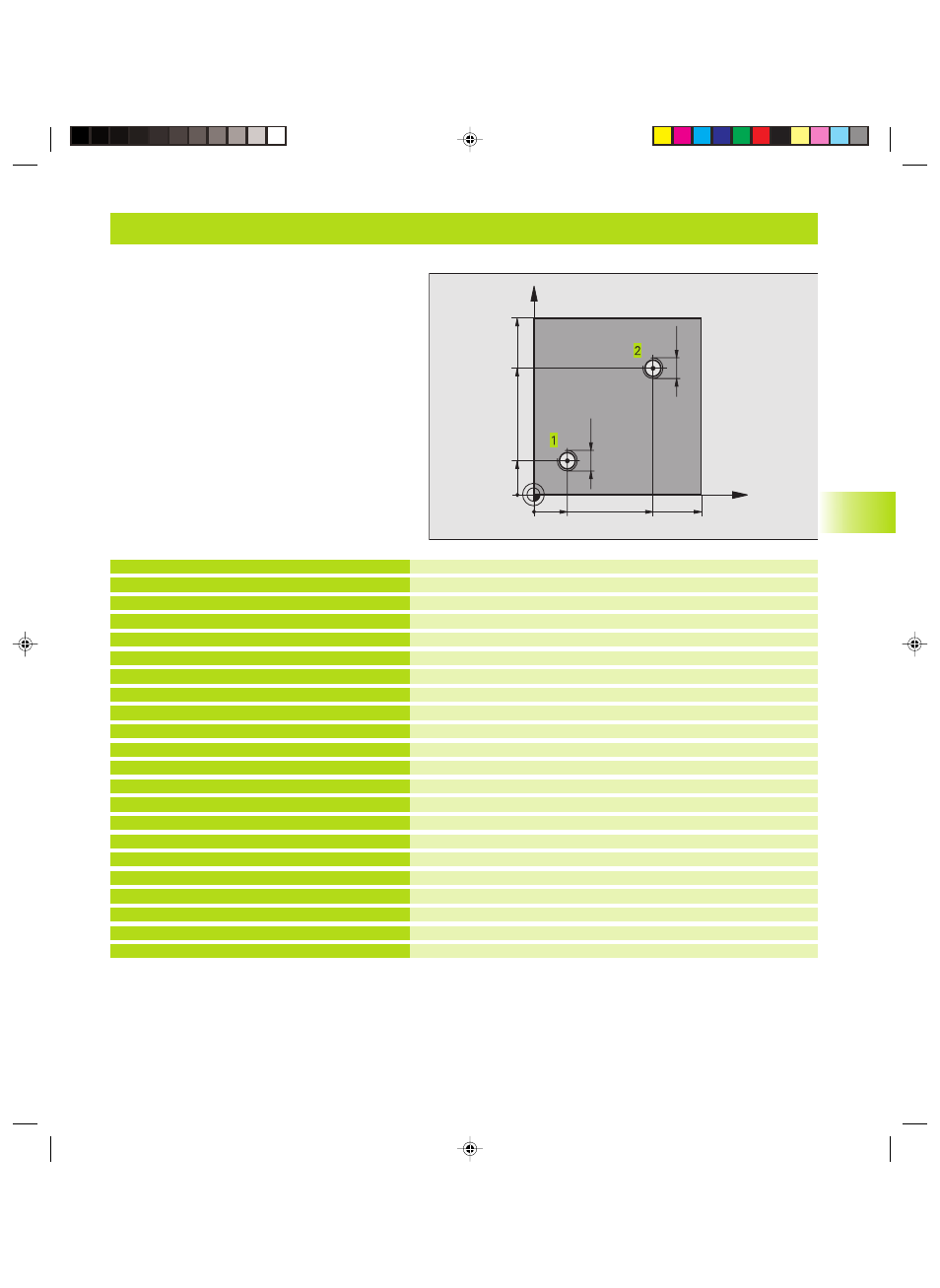

165 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
Ejemplo: Ciclos de taladrado
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Definición del ciclo Roscado a cuchilla
Llegada al 1er taladro
Llamada al subprograma 1
Llegada al 2º taladro
Llamada al subprograma 1
Retirar la herramienta, final del programa principal
Subprograma 1: Roscado a cuchilla
Orientación del cabezal (es posible un corte repetitivo)
Desplazar la herramienta para la profundización sin colisión (depende
del diámetro del núcleo y de la herramienta)
Aproximación a la profundidad inicial
Herramienta de nuevo al centro del taladro
Llamada al ciclo
Retirada
Final del subprograma 1
%C18 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
N40 T1 G17 S4500 *
N50 G00 G40 G90 Z+250 *
N60 G86 P01 +30 P02 -1,75 *
N70 X+20 Y+20 *
N80 L1,0 *
N90 X+70 Y+70 *
N100 L1,0 *
N110 G00 Z+250 M2 *
N120 G98 L1 *
N130 G36 S0 *
N140 G01 G91 X-2 F1000 *
N150 G90 Z-30 *
N160 G91 X+2 *
N170 G79 *
N180 G90 Z+5 *
N190 G98 L0 *
N999999 %C18 G71 *
Desarrollo del programa
■ Programación del ciclo de taladrado en el programa
principal
■ Programación del mecanizado en un subprograma
(véase el capítulo ”9 Programación:
Subprogramas y repeticiones parciales de un
programa”)
8.3 Ciclos de taladrado
X
Y
20
20
100
100
70
70
M12
M12
