89 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
5.3 Corrección de la herramienta
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de la
herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC, la
corrección del radio de la herramienta sólo actua en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de cinco
ejes (TNC 410: 4 ejes) incluidos los ejes giratorios.

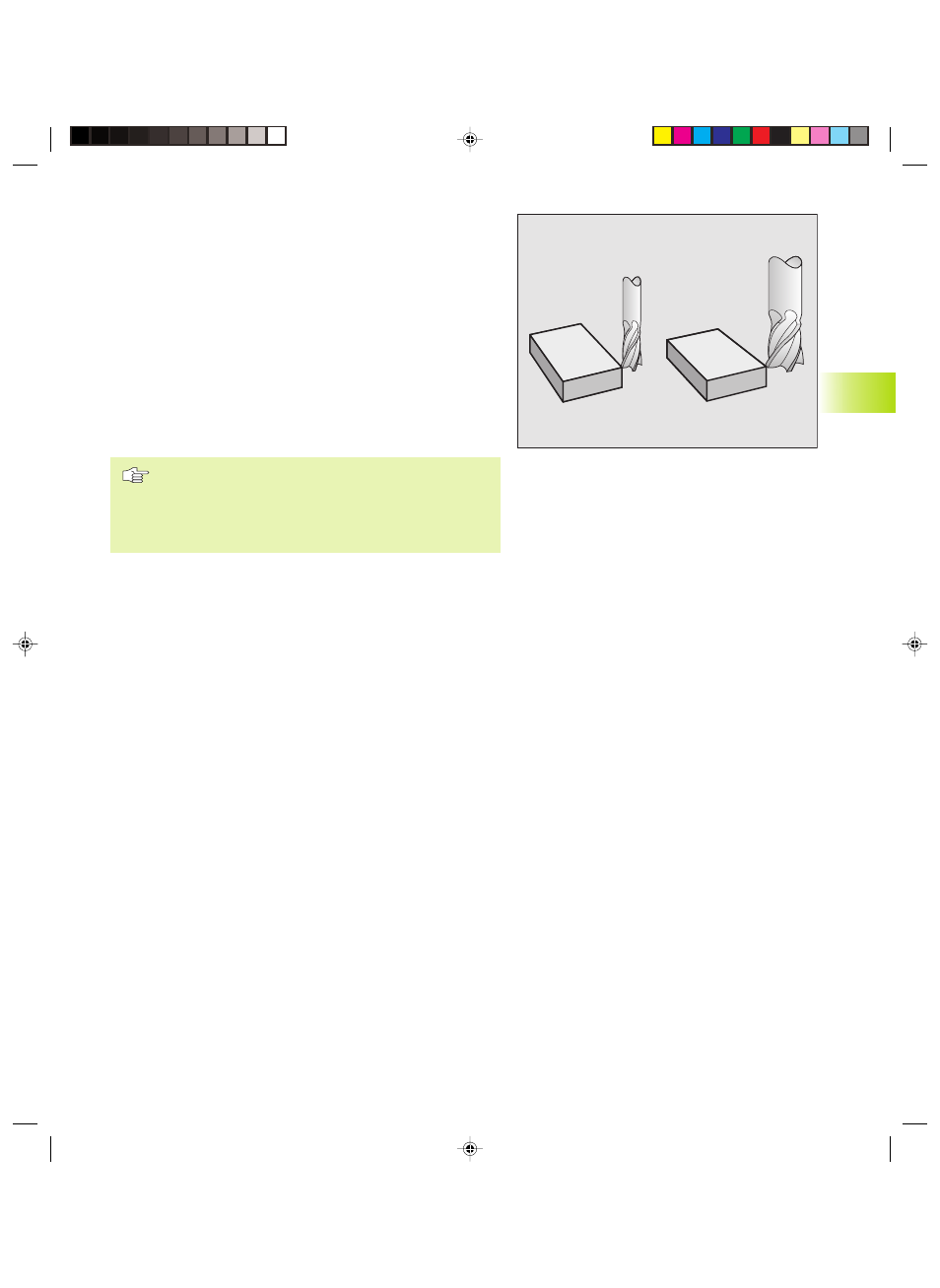

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actua en cuanto se
llama a la herramienta y se desplaza en el eje del cabezal. Se elimina
nada más llamar a una herramienta con longitud L=0.
Si se elimina con 0 una corrección de longitud con valor
positivo, disminuye la distancia entre la herramienta y la pieza.
Después de la llamada a una herramienta se modifica la
trayectoria programada de la hta. en el eje del cabezal según
la diferencia de longitudes entre la hta. anterior y la nueva.
En la corrección de la longitud se tienen en cuenta los valores
delta de la frase T así como los de la tabla de herramientas
Valor de corrección = L + DL
T
+ DL
TAB
con
L Longitud L de la hta. de la frase G99 o de
la tabla de htas.
DL
T
Sobremedida DL para la longitud de la frase T
(la visualización de posiciones no lo tiene en cuenta)
DL
TAB
Sobremedida DL para la longitud de la tabla de htas.
