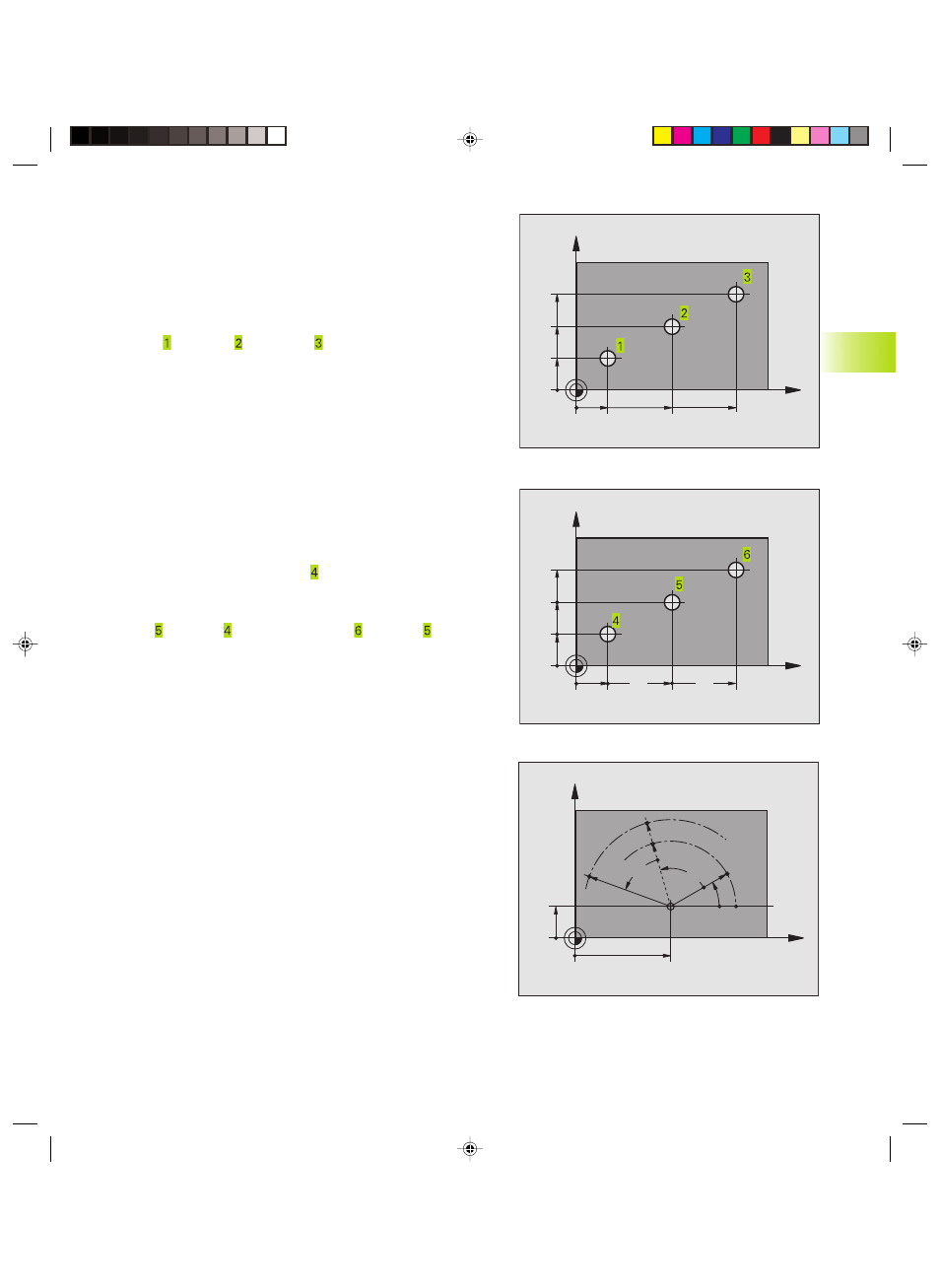

Posiciones absolutas y relativas de la pieza
Posiciones absolutas de la pieza
Cuando las coordenadas de una posición se refieren al punto cero de
coordenadas (origen), dichas coordenadas se caracterizan como
absolutas. Cada posición sobre la pieza está determinada claramente
por sus coordenadas absolutas.
Ejemplo 1: Taladros en coordenadas absolutas
Taladro
Taladro Taladro
X=10 mm X=30 mm X=50 mm
Y=10 mm Y=20 mm Y=30 mm
Posiciones incrementales de la pieza
Las coordenadas relativas se refieren a la última posición programada
de la herramienta, que sirve como punto cero (imaginario) relativo. De
esta forma, en la elaboración del programa las coordenadas
incrementales indican la cota entre la última y la siguiente posición
nominal, según la cual se deberá desplazar la herramienta. Por ello se
denomina también cota relativa.
Una cota incremental se caracteriza con la función “G91“ delante de
la denominación del eje.
Ejemplo 2: Taladros en coordenadas incrementales
Coordenadas absolutas del taladro :
X= 10 mm
Y= 10 mm
Taladro referido a Taladro referido a
G91 X= 20 mm G91 X= 20 mm
G91 Y= 10 mm G91 Y= 10 mm
Coordenadas polares absolutas e incrementales
Las coordenadas absolutas se refieren siempre al polo y al eje de
referencia angular.
Las coordenadas incrementales se refieren siempre a la última
posición de la herramienta programada.
X
Y
0°
30
10
CC
R
H
G91+H
R
R
G91+H
G91+R
