13 Funciones MOD 330
13.14 Seleccionar el idioma de pr
ogr
amación par
a el P
osicionamient
o manual;
13.15 Selección
del eje par
a
g
ener
ar una fr
ase L (ex
cept
o
TNC 41
0,
sólo en diálog
o en t
ext
o clar
o) 13.14 Selección del idioma de programa-
ción para el posiconamiento manual
Con la función MOD Introducir pgm se conmuta la programación del
fichero en el modo de funcionamiento Posicionamiento manual:
■ Programación con diálogo en texto claro
Introducción del programa: HEIDENHAIN
■ Programación según DIN/ISO:
Introducción del programa: ISO
13.15 Selección del eje para la generación
de una frase L (excepto TNC 410,
sólo con diálogo en texto claro)
En el campo de introducción para elegir el eje se determina, qué
coordenadas de la posición actual de la hta. se aceptan en una frase
L. La generación de una frase L por separado se realiza con la tecla
“Aceptar posición real“. La selección de los ejes se realiza igual que en
los parámetros de máquina según el bit correspondiente:
Selección del eje %11111 Aceptar ejes X, Y, Z, IV., V.
Selección del eje %01111 Aceptar los ejes X, Y, Z, IV
Selección del eje %00111 Aceptar los ejes X, Y, Z
Selección del eje %00011 Aceptar los ejes X, Y
Selección del eje %00001 Aceptar el eje X

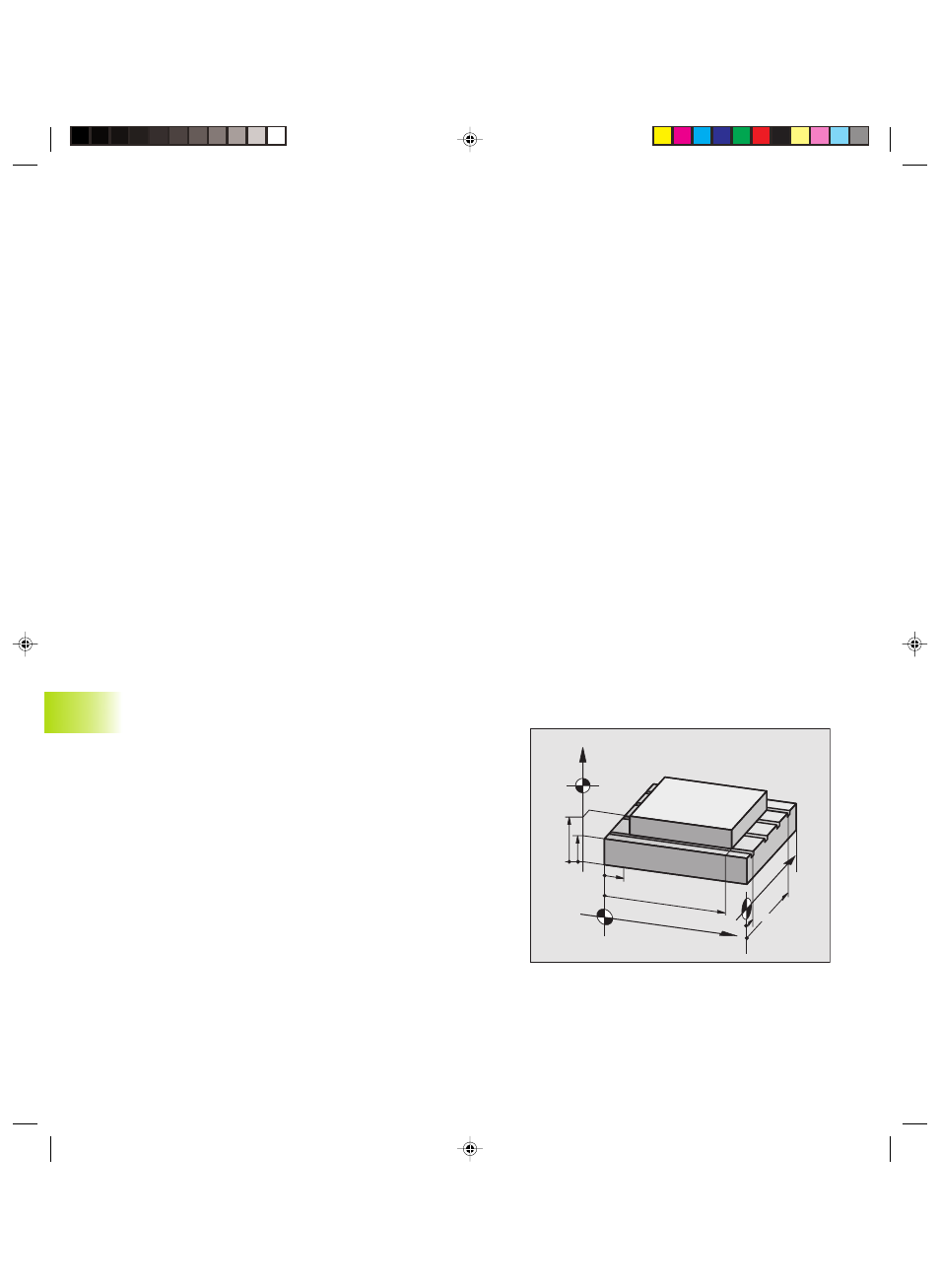

13.16 Introducción de los margenes de des-
plazamiento, visualización del punto
cero
Dentro del margen de los finales de carrera máximos se puede
delimitar el recorrido útil para los ejes de coordenadas.
Ejemplo de empleo: Asegurar el divisor óptico contra colisiones
El máximo margen de desplazamiento se delimita con los finales de
carrera. El verdadero recorrido útil se delimita con la función MOD
FINALES DE CARRERA (LIMITACIONES): Para ello se programan los
valores máximos de los ejes en dirección positiva y negativa en
relación al punto cero de la máquina. Si la máquina dispone de varios
margenes de desplazamiento, se puede ajustar el límite para cada
uno de ellos por separado (softkey FINALES DE CARREA (1) a
FINALES DE CARRERA (3) ,excepto TNC 410).
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
