ú Avance al profundizar: Velocidad de desplazamiento de
la hta. en la profundización
ú Longitud lado 1 : Longitud de la ranura; la 1ª dirección
de corte se determina mediante el signo
ú Longitud lado 2 : Anchura de la ranura
ú Avance F: Velocidad de desplazamiento de la hta. en el
plano de mecanizado

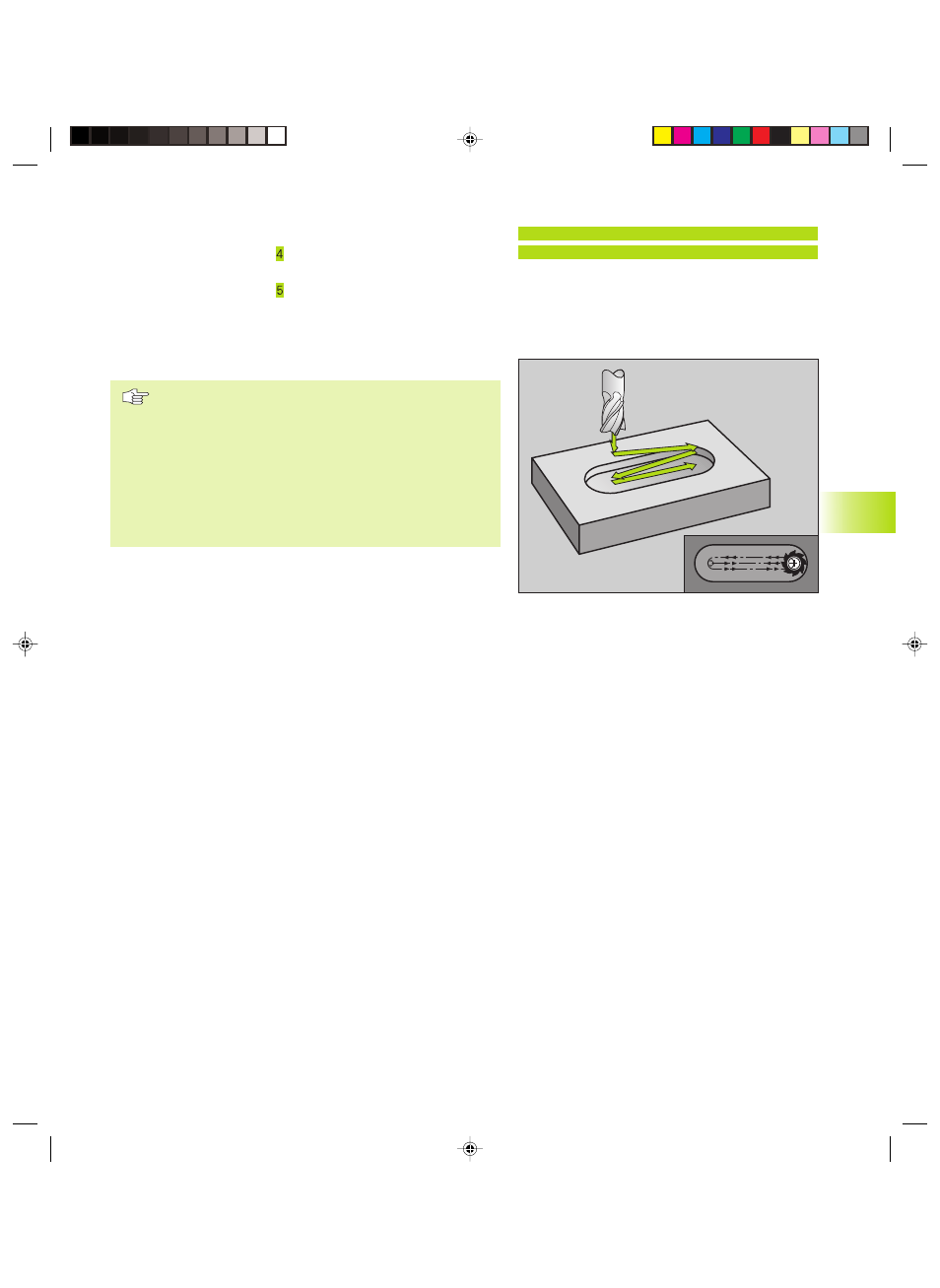

RANURA con profundización pendular (ciclo G210)
Antes de la programación deberá tenerse en cuenta
El signo del parámetro profundidad determina la dirección
del mecanizado.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a un tercio de la
misma.
Seleccionar el diámetro de la fresa menor a la mitad de la
longitud de la ranura: De lo contrario el TNC no puede realizar
la introducción pendular.
Desbaste
1 El TNC posiciona la hta. en el eje de la misma a la 2ª distancia de
seguridad y a continuación al centro del círculo izquierdo; desde
allí el TNC posiciona la hta. a la distancia de seguridad sobre la
superficie de la pieza
2 La herramienta se desplaza con el avance de fresado sobre la
superficie de la pieza; desde allí la fresa se desplaza en dirección
longitudinal a la ranura y penetra inclinada en la pieza hacia el
centro del círculo derecho
3 A continuación la hta. profundiza según una línea inclinada hasta
el centro del círculo izquierdo; estos pasos se repiten hasta
alcanzar la profundidad de fresado programada
4 En la profundidad de fresado programada, el TNC desplaza la hta.
para realizar el fresado horizontal, hasta el otro extremo de la
ranura y después al centro de la misma
Acabado
5 Desde el centro de la ranura el TNC desplaza la hta.
tangencialmente hacia el contorno acabado; después se
mecaniza el contorno en sentido sincronizado al avance (con M3)
6 Al final del contorno, la hta. se retira tangencialmente hasta el
centro de la ranura
7 Para finalizar la hta. retrocede en marcha rápida a la distancia de
seguridad, y si se ha programado, a la 2ª distancia de seguridad
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
Ejemplo de frase NC:
N44 G74 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y12 P07 275*
