201 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

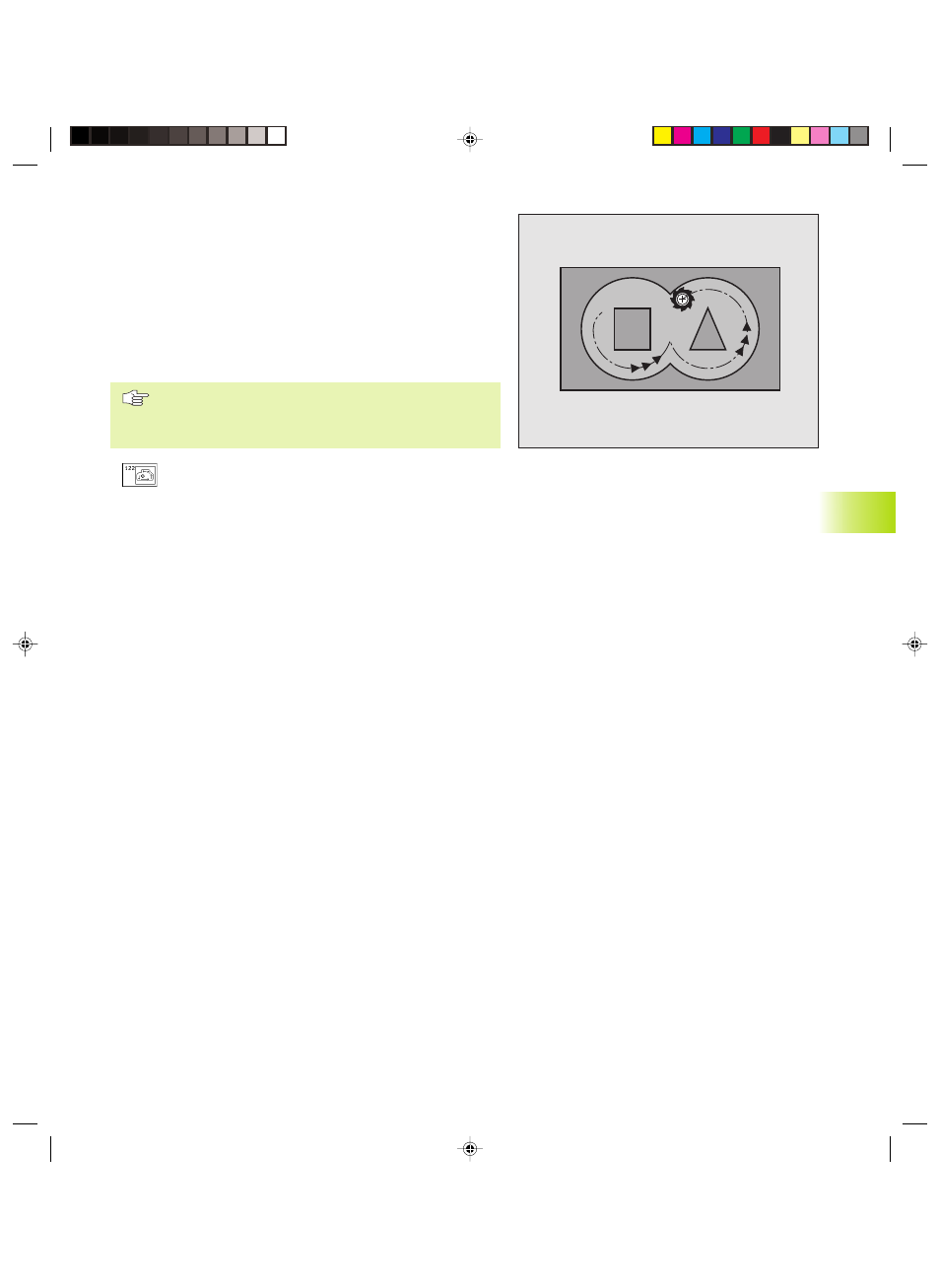

DESBASTE (ciclo G122)
1 El TNC posiciona la hta. sobre el punto de profundización; para
ello se tiene en cuenta la sobremedida de acabado lateral
2 En la primera PROFUNDIZACION, la hta. realiza el fresado del
contorno con el avance de fresado Q12, desde dentro hacia fuera
3 Para ello se fresa libremente el contorno de la isla (aquí: C/D) con
una aproximación al contorno de la cajera (aquí: A/B)
4 A continuación se realiza el acabado de la cajera y la hta. se retira
a la altura de seguridad
Antes de la programación deberá tenerse en cuenta
Si es preciso utilizar una fresa con dentado frontal cortante
en el centro (DIN 844) o pretaladrado con el ciclo G121.
ú Profundidad de pasada Q10 (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza
ú Avance al profundizar Q11: Avance al profundizar en
mm/min
ú Avance para desbaste Q12: Avance de fresado en
mm/min
ú Número de hta. para el desbaste previo Q18: Número
de la hta. con la cual se ha realizado el desbaste
previo. Si no se ha realizado un desvaste previo se
programa ”0”; si se programa un número el TNC
desbasta sólo la parte que no ha podido mecanizar la
hta. de desbaste previo.
Si se puede alcanzar el margen de desbaste posterior,
el TNC profundiza de forma pendular; para ello debe
definirse en la tabla de htas. TOOL.T (véase el capítulo
”5.2 Datos de la hta.”) la longitud de la cuchilla LCUTS
y el máximo ángulo de profundización ANGLE de la
hta. Si es preciso el TNC emite un aviso de error.
ú Avance pendular Q19: Avance oscilante en mm/min
8.7 Ciclos SL gr
upo II (ex
cept
o
TNC 41
0)
C D
A B
