159 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

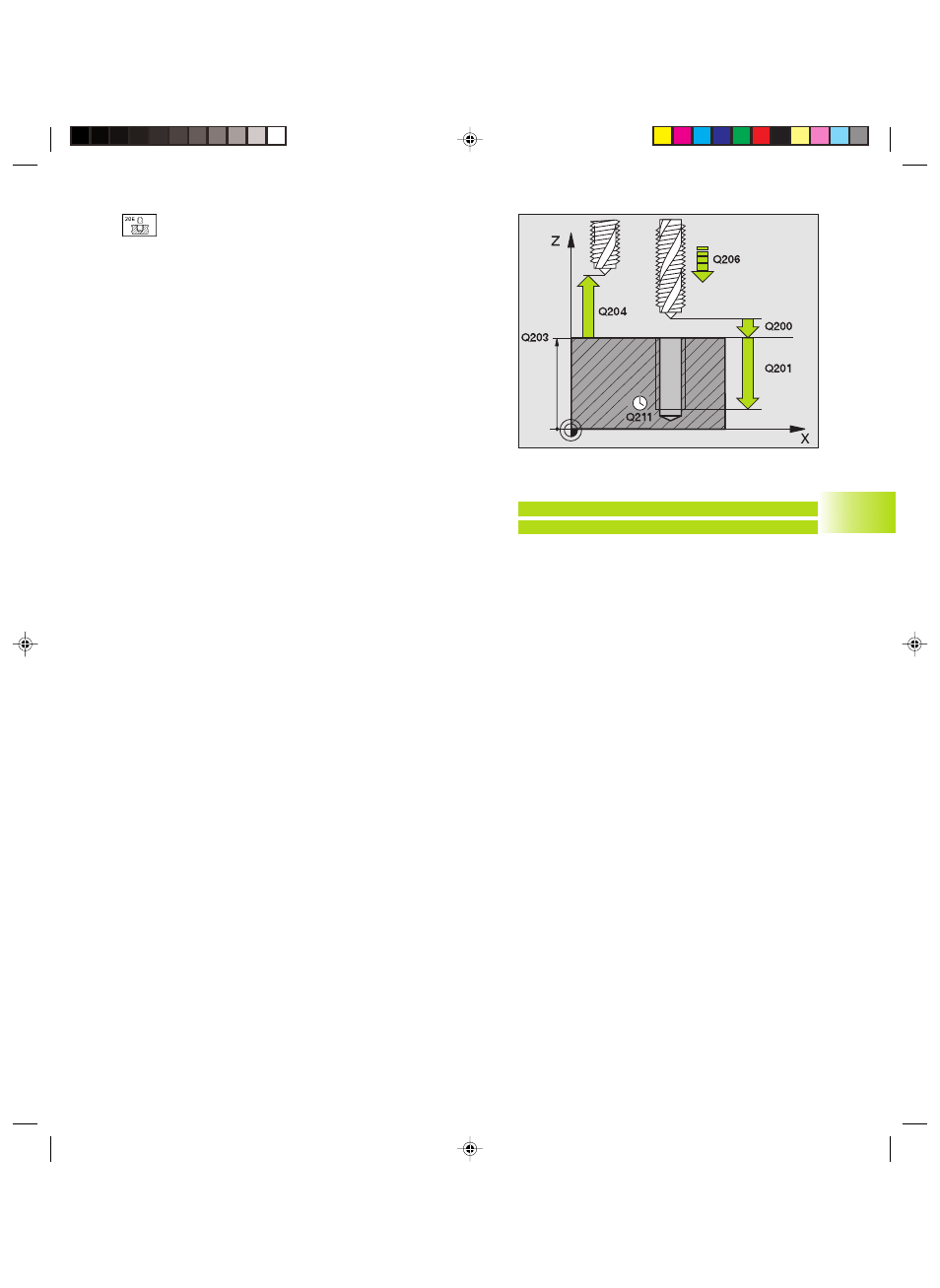

ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. (posición inicial) y
la superficie de la pieza; valor orientativo 4 veces el
paso de rosca
ú Profundidad de taladrado Q201 (longitud de la rosca,
valor incremental): Distancia entre la superficie de la
pieza y el final de la rosca
ú Avance F Q206: Velocidad de desplazamiento de la hta.
en el roscado
Cálculo del avance: F = S x p
F: Avance mm/min)
S: Revoluciones del cabezal (rpm)
p: Paso del roscado (mm)
ú Tiempo de espera abajo Q211: Introducir un valor entre
0 y 0,5 segundos, para evitar un acuñamiento de la hta.
al retirarla
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el
TNC indica una softkey con la cual se puede retirar la hta.
Ejemplo de frase NC:
N25 G206 Q200=2 Q201=-20 Q206=150
Q211=0.25 Q203=+0 Q204=50*
