112 6 Programación: Contornos
6.5 Tipos
de
tr
a
y
ect
o
ria - Coor
denadas polar
es
X
Y
40=I
35=J
30°
120°
R30 R25
Y
X
Z
I,J

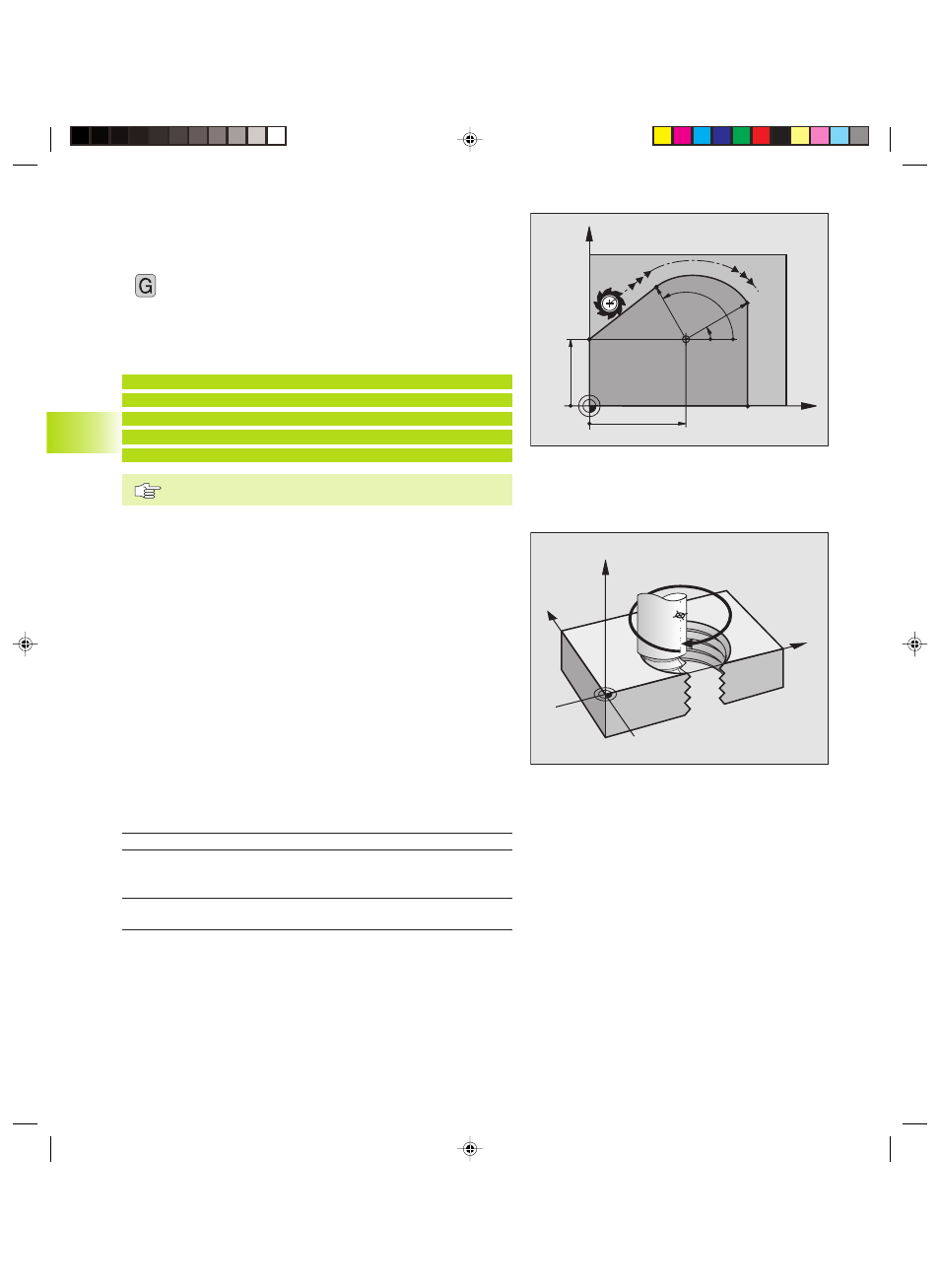

Trayectoria circular tangente G16
La herramienta se desplaza según un círculo tangente a la trayectoria
anterior del contorno.
16 ú Radio R en coordenadas polares: Introducir la distancia
del punto final de la trayectoria circular al polo I, J
ú Angulo H en coordenadas polares: Posición angular del
punto final de la trayectoria circular
Ejemplo de frases NC
N120 I+40 J+35 *
N130 G01 G41 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
¡El polo I, J no es el punto central del círculo del contorno!
Hélice (Interpolación helicoidal)
Una hélice se produce por la superposición de un movimiento circular
y un movimiento lineal perpendiculares. La trayectoria circular se
programa en un plano principal.
Los movimientos para la hélice sólo se pueden programar en
coordenadas polares.
Aplicación
■ Roscados interiores y exteriores de grandes diámetros
■ Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del
ángulo total, que recorre la herramienta sobre la hélice y la altura total
de la misma.
Para el mecanizado en la direc. de fresado de abajo a arriba se tiene:
Nº de pasos n Pasos de roscado + sobrepaso del recorrido al
principio y final de la rosca
Altura total h Paso P x nº de pasos n
Angulo total IPA Número de pasos x 360° + ángulo para
en incremental el principio de la rosca + ángulo para el
sobrepaso del recorrido
Coordenada Z Paso P x (pasos de roscado + sobrepaso
inicial del recorrido al principio de la rosca)
