12 Palpadores 3D 294
12.1 Ciclos de palpación en los modos de
funcionamiento Manual y
Volante electrónico
El constructor de la máquina prepara el TNC para utilizar un
palpador 3D.
Si se realizan mediciones durante la ejecución del programa,
deberá prestarse atención de que los datos de la hta. (longitud,
radio, eje) se pueden tomar de los datos calibrados o de la
última frase T empleada (selección a través de MP7411).
Además en el TNC 426 B, TNC 430 deberá tenerse en
cuenta:
En el caso de trabajar, alternativamente con un palpador digital
y otro analógico, deberá tenerse en cuenta:
■ que esté seleccionado correctamente el palpador en
MP6200
■ que ambos palpadores no deben estar nunca conectados
simultáneamente al control
El TNC no puede determinar cual es realmente el palpador
que se ha conectado al cabezal.

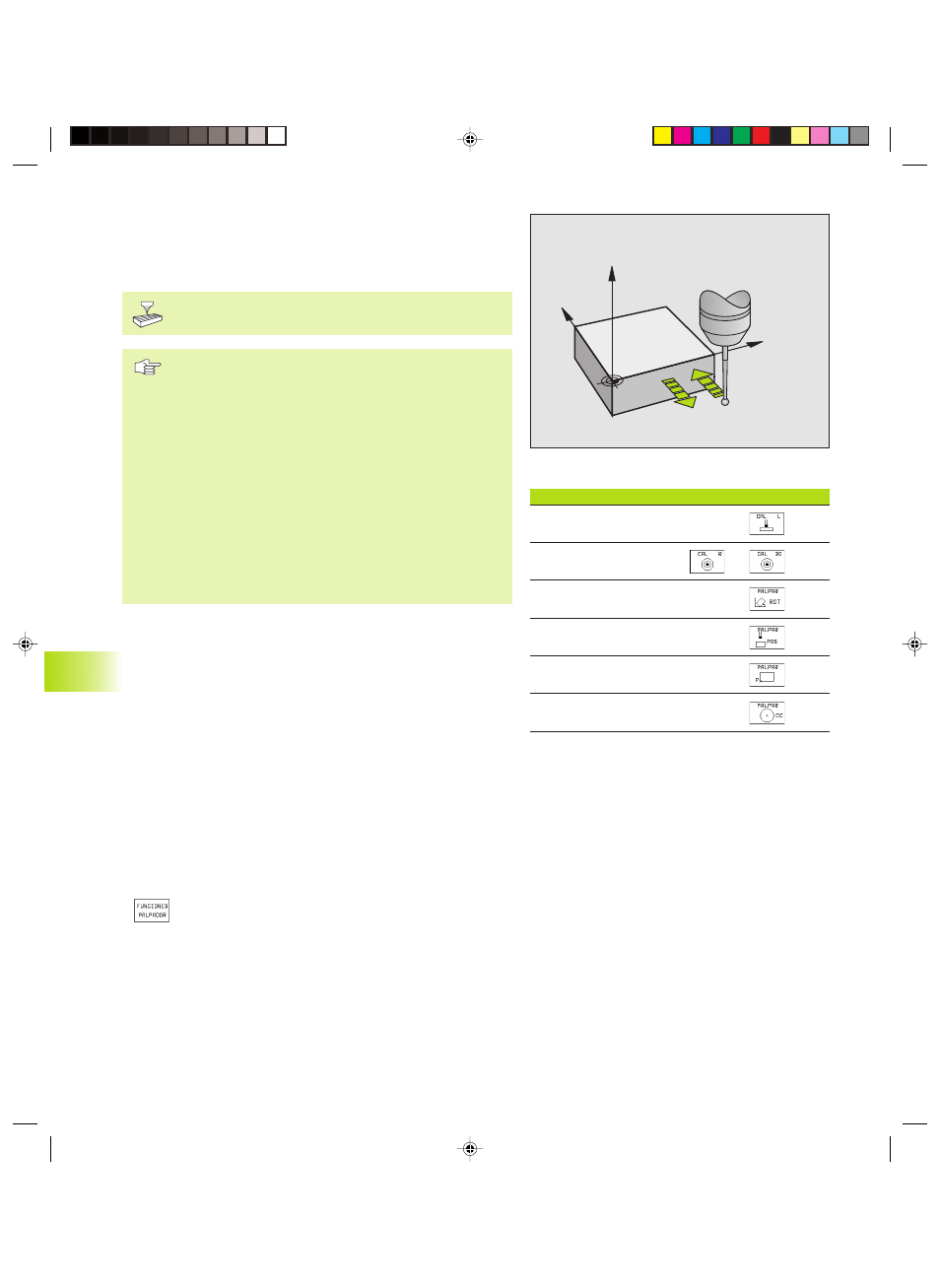

Durante los ciclos de palpación después de accionar el pulsador
externo de arranque START, el palpador 3D se desplaza hacia la pieza
paralelo al eje. El constructor de la máquina determina el avance de
palpación: Véase la figura de la derecha. Cuando el palpador 3D roza la
pieza
■ el palpador 3D emite una señal al TNC: Se memorizan las
coordenadas de la posición palpada
■ se para el palpador 3D y
■ retrocede en marcha rápida a la posición inicial del proceso de
palpación
El TNC emite un aviso de error si no se desvía el vástago a lo largo del
recorrido determinado (recorrido: MP6130 para palpador digital y
MP6330 para palpador analógico).
Selección de la función de palpación
ú Seleccionar el modo de funcionamiento Manual o Volante
electrónico
ú Seleccionar las funciones de palpación: Pulsar la softkey
FUNCIONES PALPADOR. El TNC muestra otras
softkeys: Véase la tabla de la derecha
Función Softkey
Calibrar la longitud activa
Calibrar el radio activo
Giro básico
Fijar el punto de referencia
Fijación de la esquina como punto de ref.
Fijar pto. central círculo como pto. de ref.
12.1 Ciclos de palpación en los modos de funcionamient
o Manual y
V
olant
e electrónico
Y
X
Z
F
F MAX
