TNC 410, TNC 426, TNC 430 de HEIDENHAIN 271

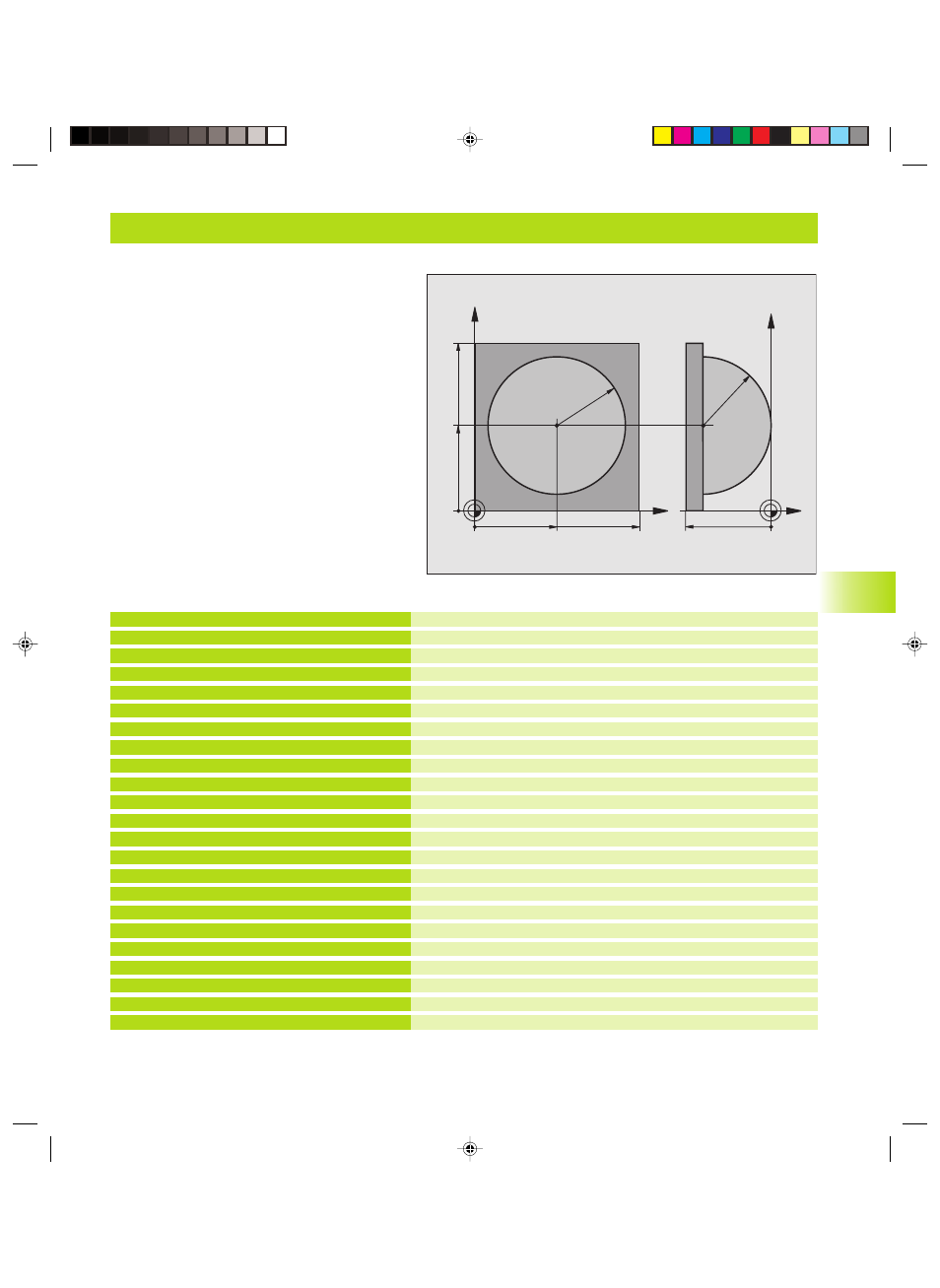

Ejemplo: Esfera convexa con fresa cónica Ejemplo: Esfera convexa con fresa cilíndrica
Centro eje X
Centro eje Y
Angulo inicial en el espacio (plano Z/X)
Angulo final en el espacio (plano Z/X)
Paso angular en el espacio
Radio de la esfera
Angulo inicial en la posición de giro en el plano X/Y
Angulo final en la posición de giro en el plano X/Y
Paso angular en el plano X/Y para desbaste
Sobremedida del radio de la esfera para el desbaste
Distancia de seguridad para posicionamiento previo en el eje de hta.
Avance de fresado
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Llamada al mecanizado
Anular la sobremedida
Paso angular en el plano X/Y para el acabado
Llamada al mecanizado
Retirar la herramienta, final del programa
%ESFERA G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +50 *
N30 D00 Q4 P01 +90 *
N40 D00 Q5 P01 +0 *
N50 D00 Q14 P01 +5 *
N60 D00 Q6 P01 +45 *
N70 D00 Q8 P01 +0 *
N80 D00 Q9 P01 +360 *
N90 D00 Q18 P01 +10 *
N100 D00 Q10 P01 +5 *
N110 D00 Q11 P01 +2 *
N120 D00 Q12 P01 +350 *
N130 G30 G17 X+0 Y+0 Z-50 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+7,5 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 D00 Q10 P01 +0 *
N200 D00 Q18 P01 +5 *
N210 L10,0 *
N220 G00 G40 Z+250 M2 *
Desarrollo del programa
■ El programa sólo funciona con una fresa cilíndrica
■ El contorno de la esfera se compone de pequeñas
rectas (el plano Z/X, se define mediante Q14).
Cuanto más pequeño sea el paso angular mejor es
el acabado del contorno
■ El número de pasos se determina mediante el paso
angular en el plano (mediante Q18)
■ La esfera se fresa en pasos 3D de abajo hacia
arriba
■ El radio de la herramienta se corrige
automáticamente
X
Y
50 100
100
Z
Y
-50
R45
50
R45
1
0.1
