PLANO DE TRABAJO (ciclo G80, excepto TNC 410)
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanizado al TNC y a la
máquina. En determinados cabezales basculantes
(mesas giratorias), el constructor de la máquina
determina si el TNC interpreta los ángulos programados
en el ciclo como coordenadas de los ejes giratorios o
como ángulos matemáticos de un plano inclinado.
Rogamos consulten el manual de su máquina.
La inclinación del plano de mecanizado se realiza
siempre alrededor del punto cero activado.
Rogamos lean el apartado “2.5 Inclinación del plano de
mecanizado“ completo.
Activación

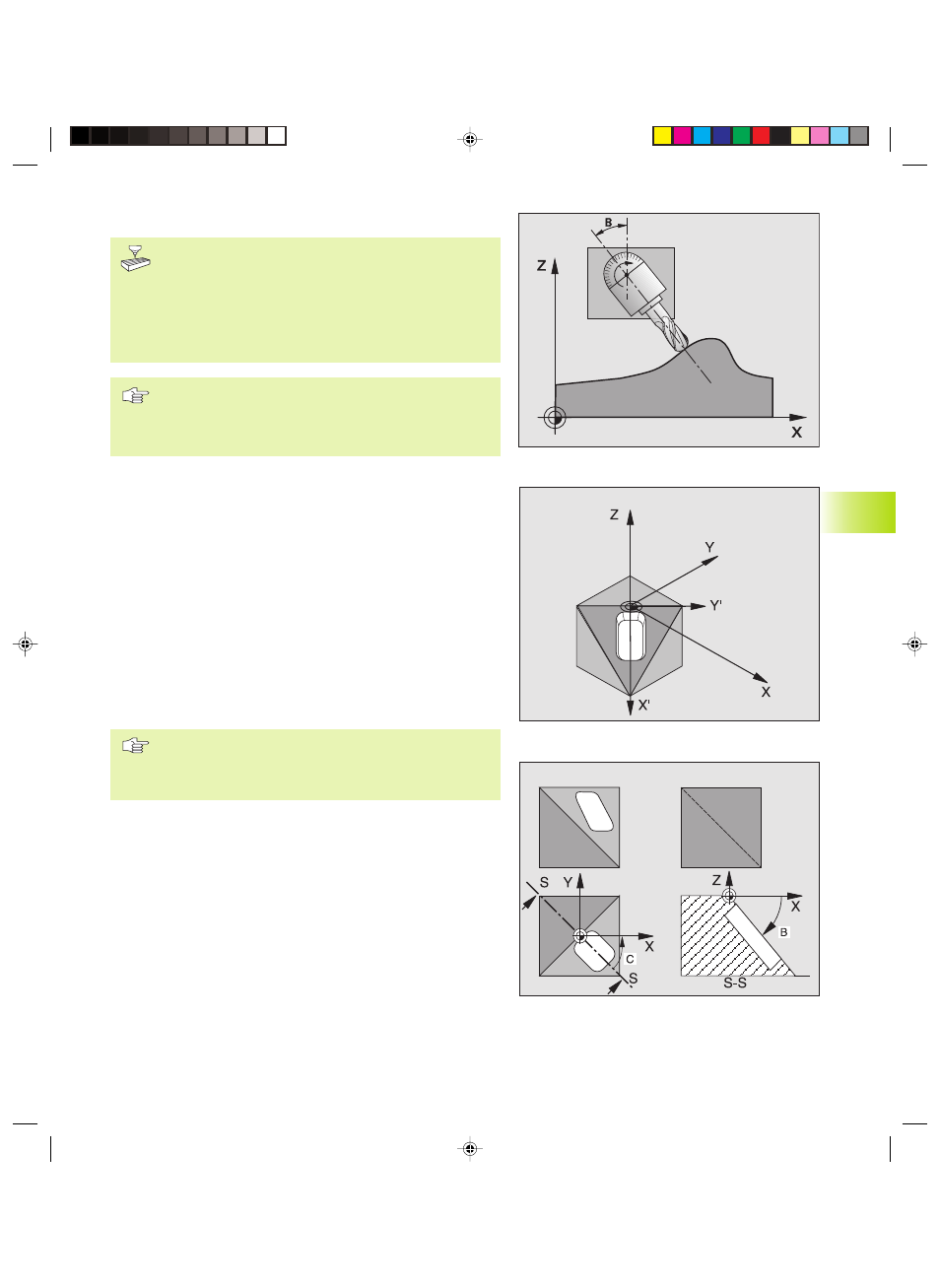

En el ciclo G80 se define la posición del plano de mecanizado -
corresponde a la posición del eje de la hta. en relación al sistema
de coordenadas fijo de la máquina - mediante la introducción de
ángulos basculantes. La posición del plano de mecanizado se
puede determinar de dos formas:
■ Introducción directa de la posición de los ejes basculantes (véase la
figura arriba a la dcha.)
■ Describir la posición del plano de mecanizado mediante un total de
hasta tres giros (ángulo en el espacio) del sistema de coordenadas
fijo de la máquina. El ángulo en el espacio a programar se obtiene,
realizando un corte perpendicular a través del plano de mecanizado
inclinado y observando el corte desde el eje alrededor del cual se
quiere bascular (véase las figuras en el centro y abajo a la dcha.).
Con dos ángulos en el espacio queda claramente definida cualquier
posición de la hta. en el espacio
Debe tenerse en cuenta, que la posición del sistema de
coordenadas inclinado y de esta forma también los
desplazamientos en el sistema inclinado dependen de
como se describa el plano inclinado.
Cuando la posición del plano de mecanizado se programa mediante
un ángulo en el espacio, el TNC calcula automáticamente para ello
las posiciones angulares necesarias de los ejes basculantes y
memoriza dichas posiciones en los parámetros Q120 (eje A) a Q122
(eje C). Si existen dos soluciones el TNC elige el camino más corto
partiendo de la posición cero de los ejes giratorios.
La secuencia de los giros para el cálculo de la posición del plano
está determinada: El TNC gira primero el eje A, después el eje B y a
continuación el eje C.
El ciclo G80 se activa a partir de su definición en el programa. Tan
pronto como se desplaza un eje en el sistema inclinado, se activa la
corrección para dicho eje. Si se quiere calcular la corrección en
todos los ejes se deberán desplazar todos los ejes.
8.9 Ciclos para la traslación de coordenadas
