Añadir transiciones entre elementos del contorno:
M112 (excepto TNC 426, TNC 430)
Comportamiento standard
El TNC detiene brevemente la máquina en los cambios de dirección
mayores al ángulo límite indicado (MP7460) (parada de precisión).
En las frases del programa con corrección de radio (RR/RL) el TNC
añade automáticamente un círculo de transición en las esquinas
exteriores.
Comportamiento con M112
Se puede ajustar el comportamiento de M112 mediante
parámetros de máquina.
El TNC añade entre cualquier tramo del contorno (con o sin
corrección), que se encuentre en el plano o en el espacio, la
transición de contorno que se desee:
■ Círculo tangente MP7415.0 = 0
En las posiciones de unión se produce mediante la modificación
de la curvatura, un salto en la aceleración
■ Polinomio de 3er grado (Spline cúbico): MP7415.0 = 1
En las posiciones de unión no se produce ningún salto en la
velocidad
■ Polinomio de 5º grado: MP7415.0 = 2
En las posiciones de unión no se produce ningún salto en la
aceleración
■ Polinomio de 7º grado: MP7415.0 = 3 (ajuste standard)
En las posiciones de unión no se produce ningún salto en el tirón

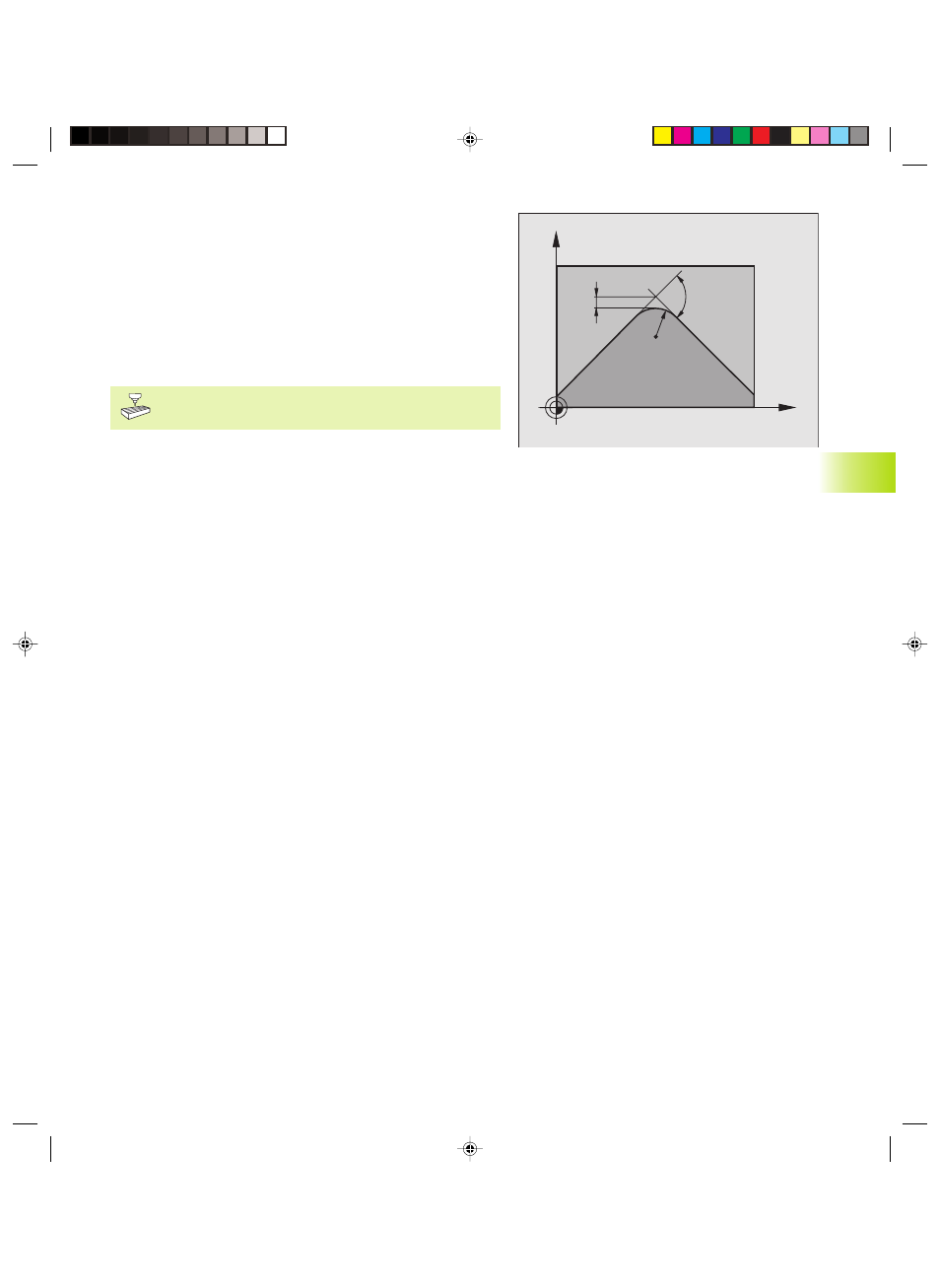

Desviación admisible del contorno E
Con el valor de tolerancia T se determina cuanto se puede desviar
el contorno fresado del contorno programado. Si no se indica
ningún valor de tolerancia, el TNC calcula la transición del contorno
de forma que se desplace todavía con el avance programado para la
trayectoria.
Angulo límite H
Cuando se introduce un ángulo límite A, el TNC sólo alisa las
transiciones del contorno en las cuales el ángulo del cambio de
dirección es mayor al ángulo límite programado. Si se introduce el
ángulo límite = 0, el TNC también sobrepasa los tramos
tangenciales con aceleración constante. Margen de introducción:
0° a 90°
7.4 F
u
nciones auxiliar
es según el tipo de tr
a
y
ect
or
ia
X
Y
T
A
R
