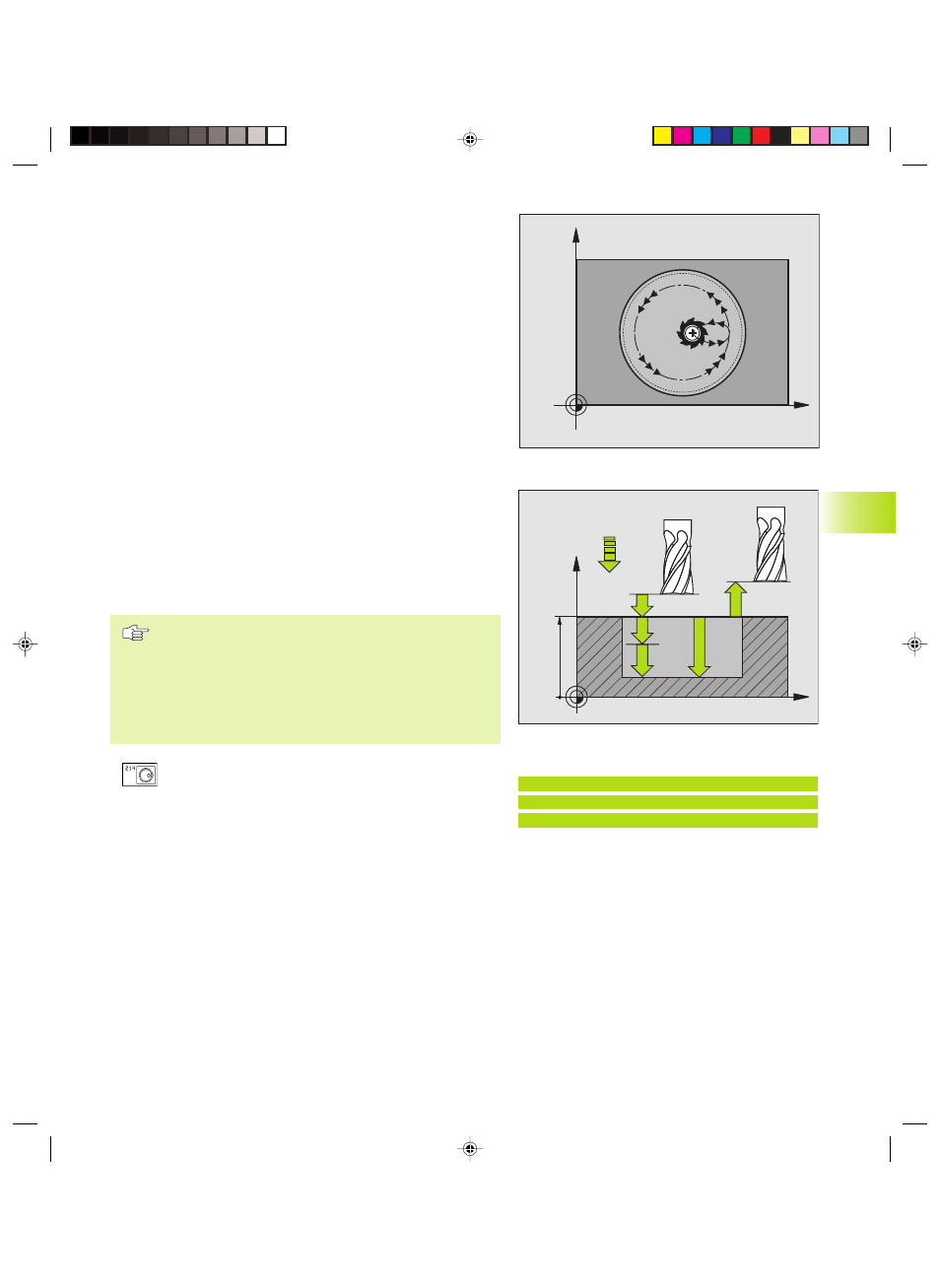

ACABADO DE CAJERA CIRCULAR (ciclo G214)
1 El TNC desplaza automáticamente la hta. en el eje de la misma a
la distancia de seguridad, o, si se ha programado, a la 2ª distancia
de seguridad y a continuación al centro de la cajera
2 Desde el centro de la cajera la hta. se desplaza en el plano de
mecanizado al punto inicial del mecanizado. Para el cálculo del
punto inicial, el TNC tiene en cuenta el diámetro de la pieza y el
radio de la hta. Si se introduce 0 para el diámetro de la pieza, la
hta. penetra en el centro de la cajera
3 En el caso de que la hta. esté sobre la 2ª distancia de seguridad,
el TNC desplaza la hta. en marcha rápida a la distancia de
seguridad y desde allí con el avance de profundización a la
primera profundidad de pasada
4 A continuación la hta. se desplaza tangencialmente hacia el
contorno parcialmente terminado y fresa una vuelta en sentido
sincronizado al avance
5 Después la hta. sale tangencialmente desde el contorno al punto
de partida en el plano de mecanizado
6 Este proceso (3 a 5) se repite hasta que se ha alcanzado la
profundidad programada
7 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
distancia de seguridado, si se ha programado, a la
2ª distancia de seguridad y a continuación al centro de la cajera
(posición final = posición inicial)
Antes de la programación deberá tenerse en cuenta
El signo del parámetro profundidad determina la
dirección del mecanizado.
Si se quiere realizar un acabado de la cajera, deberá
utilizarse una fresa con dentado frontal cortante en el
centro (DIN 844) e introducir un avance pequeño para la
profundización.
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base de la cajera
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. al profundizar en mm/min.
Cuando se penetra en la pieza, introducir un valor
pequeño; para una profundización en vacio introducir
un valor mayor
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Y
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Ejemplo de frase NC:
N42 G214 Q200=2 Q201=-20 Q206=150
Q202=5 Q207=500 Q203=+0 Q204=50
Q216=+50 Q217=+50 Q222=79 Q223=80*
