11 Programm-Test und Programmlauf 276
11
.1 Gráficos

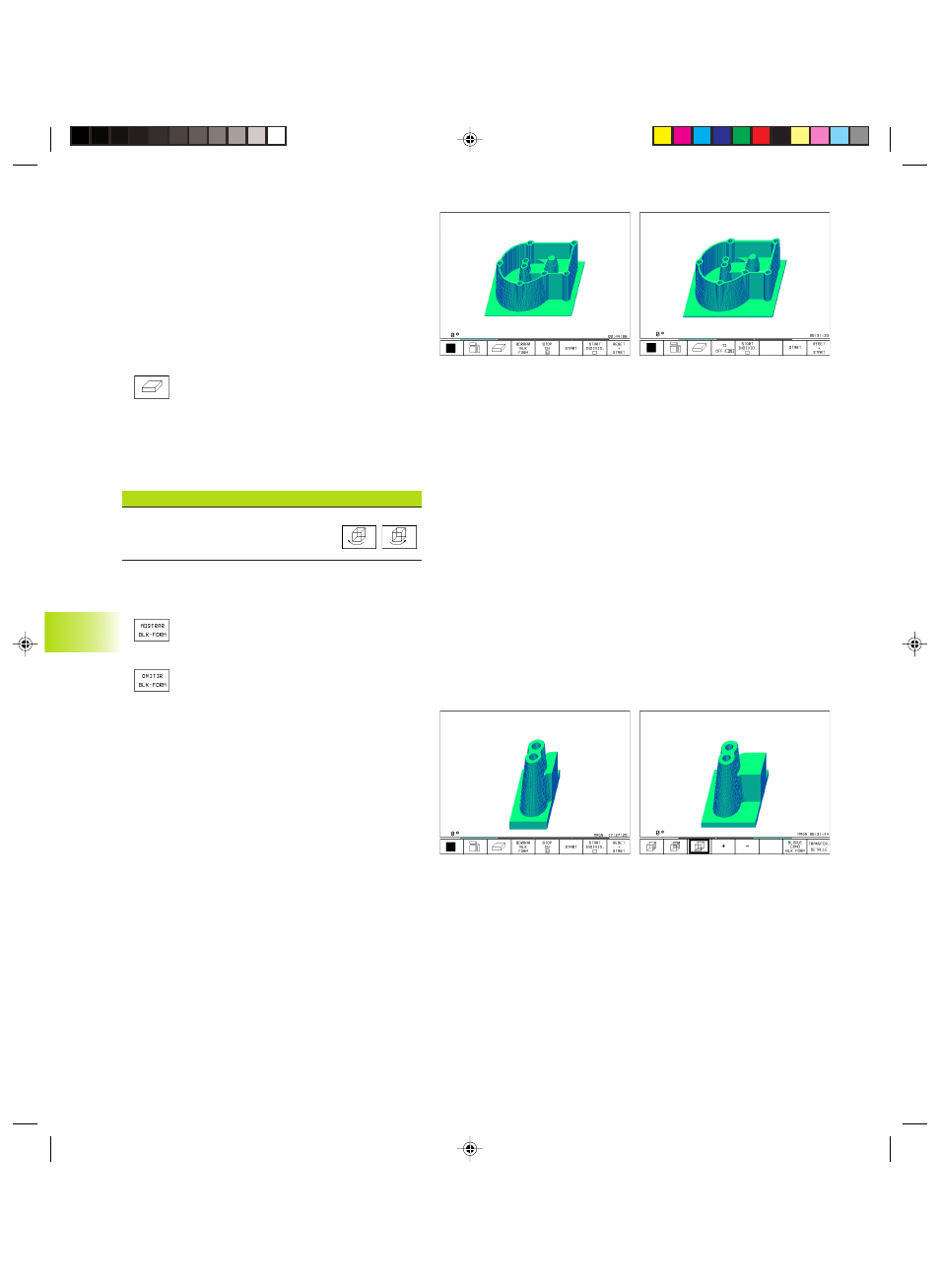

Representación 3D
El TNC muestra la pieza en el espacio.
La representación 3D puede girarse alrededor del eje
vertical. Los contornos del bloque para iniciar la
simulación gráfica se pueden representar mediante
un marco (excepto TNC 410).
En el modo de funcionamiento test del programa
están disponibles las funciones para la ampliación de
una sección (véase “Ampliación de una sección“).
ú Seleccionar la representación 3D con
esta softkey
Girar la representación 3D
Conmutar la carátula de softkeys hasta que aparezca
la siguiente softkey:
Función Softkeys
Girar el gráfico en pasos de 27°
alrededor del eje vertical
Visualizar u omitir el contorno del bloque
(excepto TNC 410)
ú Visualizar el marco: Softkey MOSTRAR
BLK-FORM
ú Omitir el marco: Softkey OMITIR BLK-
FORM
Ampliación de una sección
La sección se puede modificar en el funcionamiento
Test del pgm, para
■ la representación en 3 planos y
■ la representación 3D
Para ello debe estar parada la simulación gráfica. La
ampliación de una sección actua siempre en todos
los modos de representación.
