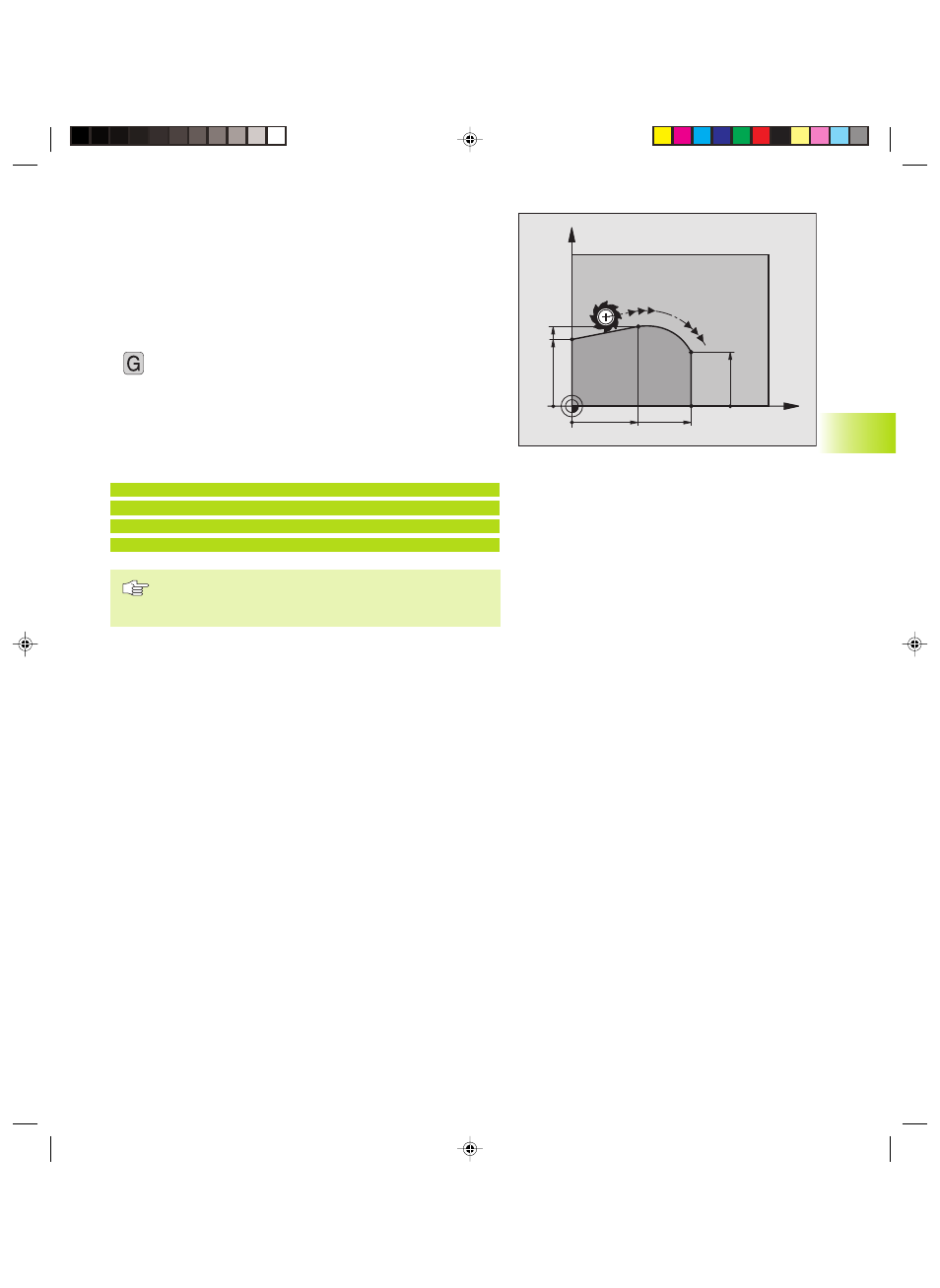

Trayectoria circular tangente G06
La herramienta se desplaza según un arco de círculo tangente a la
trayectoria del contorno anteriormente programada.
La transición es “tangente“ cuando en el punto de intersección de las
trayectorias del contorno no se produce ningún punto de inflexión .
El tramo del contorno al que se une tangencialmente el arco de
círculo, se programa directamente antes de la frase G06. Para ello se
precisan como mínimo dos frases de posicionamiento
6 ú Introducir las coordenadas del punto final del arco de
círculo
Si es preciso:
ú Avance F
ú Función auxiliar M
Ejemplo de frases NC
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
N100 G01 Y+0 *
¡La frase G06 y la trayectoria del contorno anteriormente
programada deben contener las dos coordenadas del
plano, en el cual se realiza el arco de círculo!
