9 Programmieren: Unterprogramme und Programmteil-Wiederholungen 246
9.6 Ejemplos de pr
ogr
amación

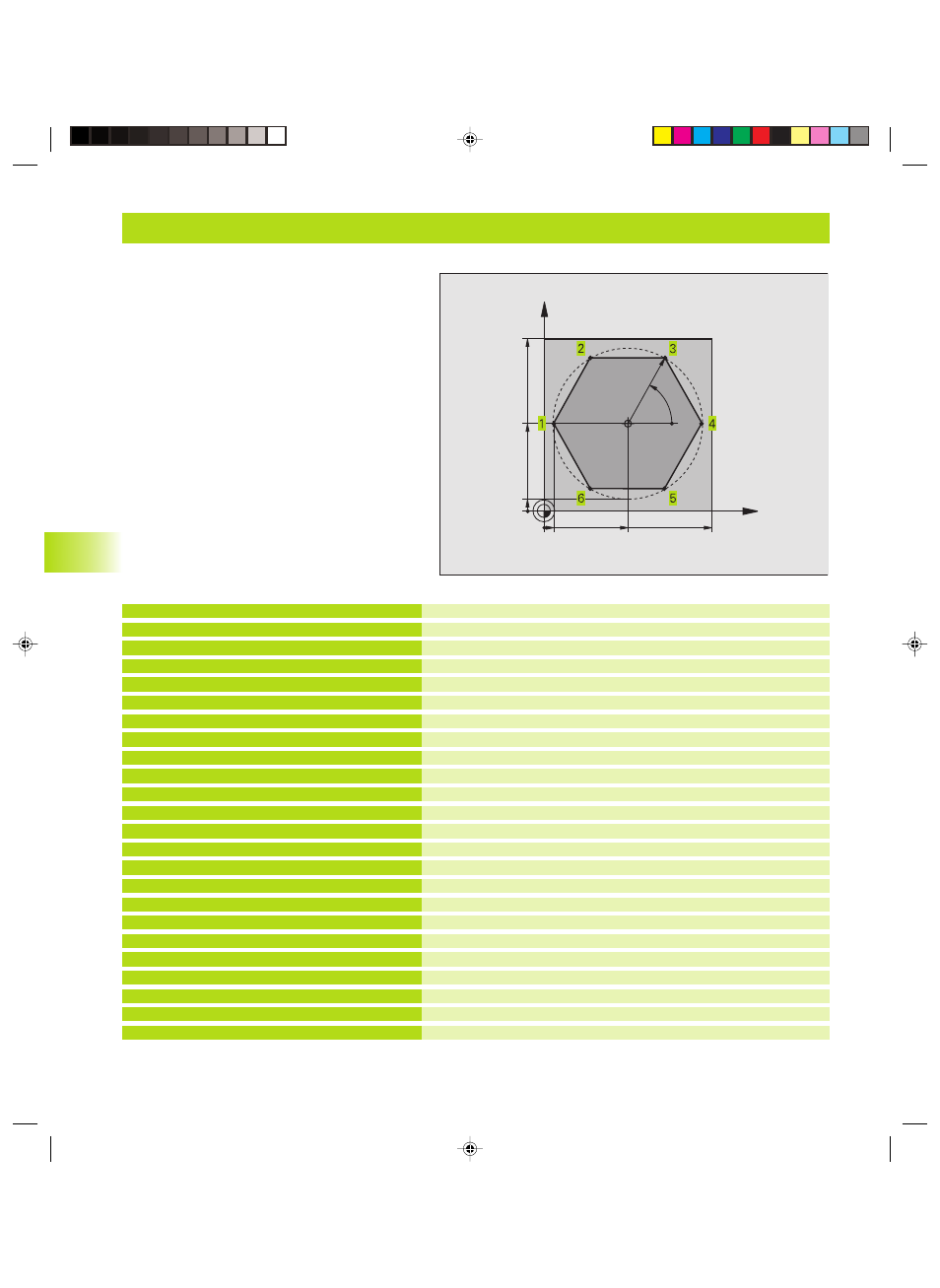

Ejemplo: Fresado de un contorno en varias aproximaciones
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 I+50 J+50 *
N70 G10 R+60 H+180 *
N80 G01 Z+0 F1000 M3 *
N90 G98 L1 *
N100 G91 Z-3 *
N110 G11 G41 G90 R+45 H+180 F250 *
N120 G26 R5 *
N130 H+120 *
N140 H+60 *
N150 H+0 *
N160 H-60 *
N170 H-120 *
N180 H+180 *
N190 G27 R5 F500 *
N200 G40 R+60 H+180 F1000 *
N210 L1,9 *
N220 G00 Z+250 M2 *
N999999 %PGMWDH G71 *
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Fijar el polo
Posicionamiento previo en el plano de mecanizado
Posicionamiento previo sobre la arista superior de la pieza
Marca para la repetición parcial del programa
Profundización en incremental (en vacío)
Primer punto del contorno
Llegada al contorno
Contorno
Salida del contorno
Retirar
Retroceso al LBL 1; en total nueve veces
Retirar la herramienta, final del programa
9.6 Ejemplos de pr
ogr
amación
Ejemplo: Fresado de un contorno en varias aproximaciones
Desarrollo del programa
■ Posicionamiento previo de la hta. sobre la arista
superior de la pieza
■ Introducir la profundización en incremental
■ Fresado del contorno
■ Repetición de la profundización y del fresado del
contorno
X
Y
50 100
50
I,J
5
100
R45
60°
5
