217 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
Antes de la programación deberá tenerse en cuenta
El TNC posiciona la hta. en marcha rápida FMAX desde la
posición actual en el plano de mecanizado sobre el
punto de partida .
Posicionar previamente la herramienta, de forma que no
se produzca ninguna colisión con la pieza.

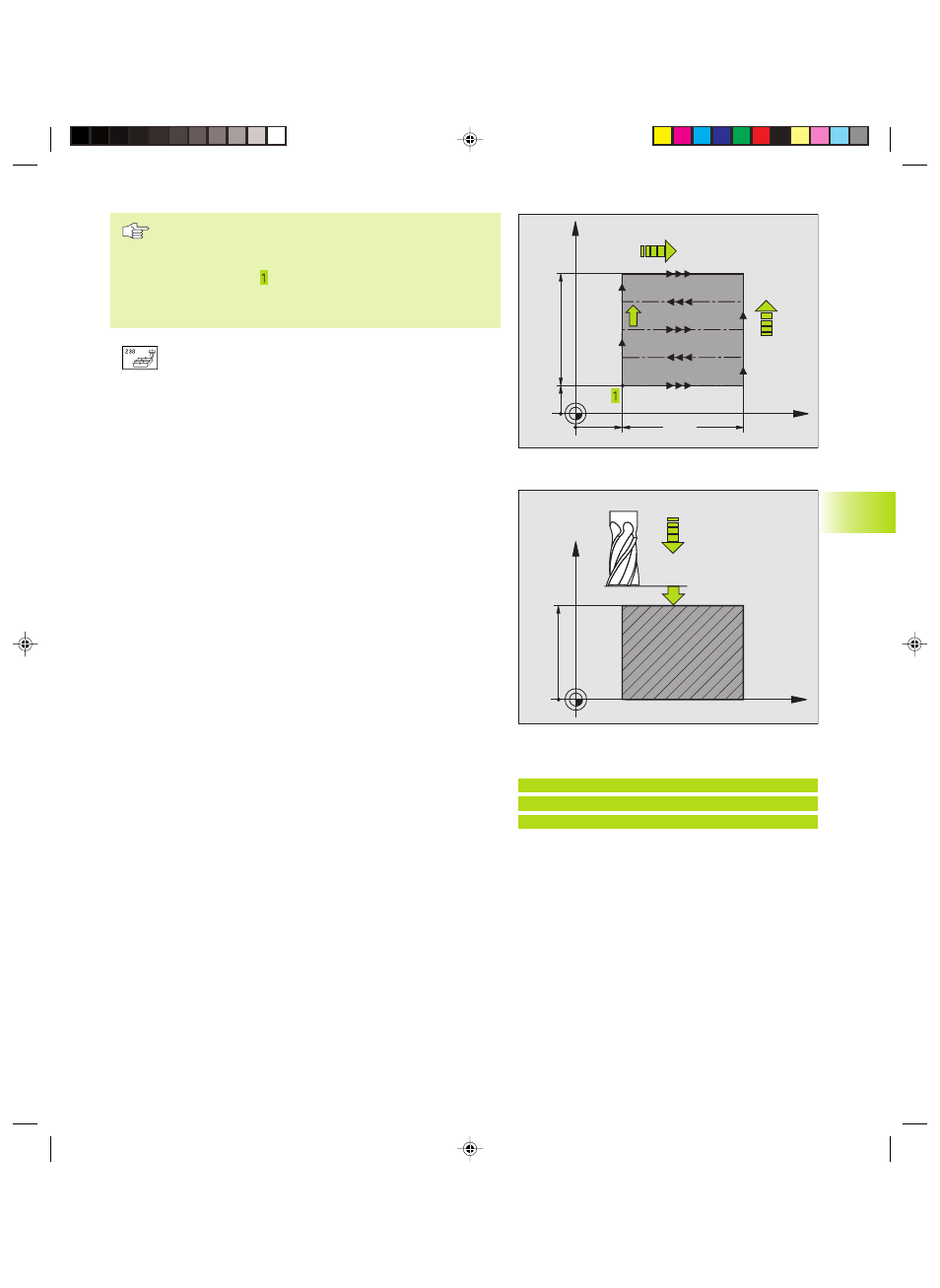

ú Punto de partida del 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje principal del plano de mecanizado
ú Punto de partida del 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado
ú Punto de partida del 3er eje Q227 (valor absoluto): Altura
en el eje de la hta. a la cual se realiza el planeado
ú Longitud lado 1 Q218 (valor incremental): Longitud de la
superficie para el planeado en el eje principal del plano
de mecanizado, referida al punto de partida del 1er eje
ú Longitud lago 2 Q219 (valor incremental): Longitud de la
superficie para el planeado en el eje transversal del
plano de mecanizado, referida al punto de partida del
2º eje
ú Número de cortes Q240: Número de líneas sobre las
cuales el TNC desplaza la hta. a lo ancho de la pieza
ú Avance al profundizar Q206: Velocidad de la hta. en el
desplazamiento a la distancia de seguridad hasta la
profundidad de fresado en mm/min
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
ú Avance transversal Q209: Velocidad de desplazamiento
de la hta. para la llegada a la línea siguiente en mm/min;
cuando la hta. se aproxima a la pieza transversalmente,
se introduce Q209 menor a Q207; cuando se desplaza
transversalmente en vacío, Q209 puede ser mayor a
Q207
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la profundidad
de fresado para el posicionamiento al principio y al
final del ciclo
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
8.8 Ciclos para el planeado
Ejemplo de frase NC:
N71 G230 Q225=+10 Q226=+12 Q227=+2.5
Q218=150 Q219=75 Q240=25 Q206=150
Q207=500 Q209=200 Q200=2*
