8 Programación: Ciclos 216

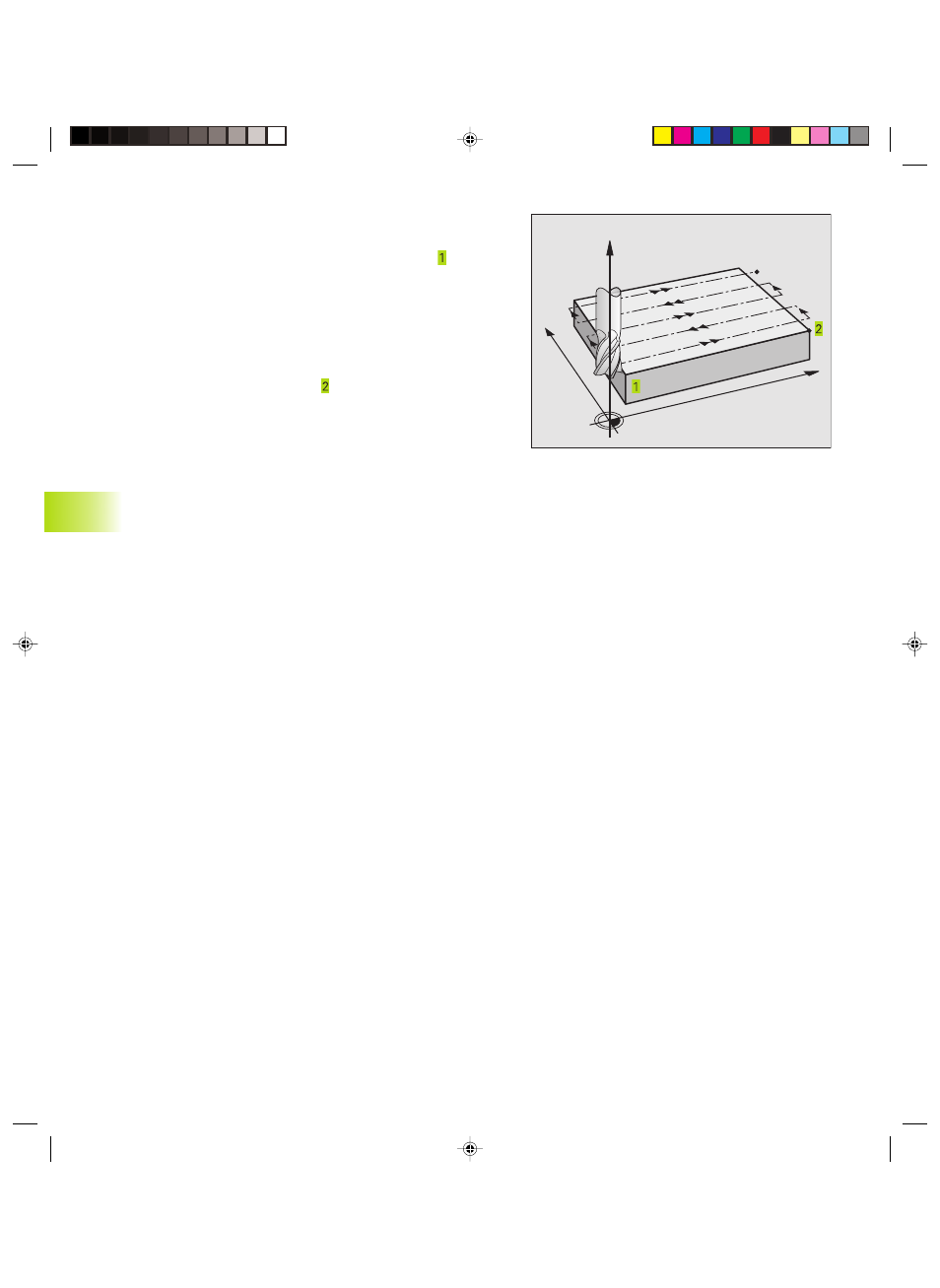

PLANEADO (ciclo G230)
1 El TNC posiciona la hta. en marcha rápida desde la posición actual
en el plano de mecanizado sobre el punto de partida ; el TNC
desplaza la hta. según el radio de la misma hacia la izquierda y
hacia arriba
2 A continuación la hta. se desplaza en el eje de la misma en
marcha rápida a la distancia de seguridad y posteriormente con el
avance de profundización sobre la posición inicial programada en
el eje de la herramienta.
3 A continuación la hta. se desplaza con el avance de fresado
programado sobre el punto final ; el TNC calcula el punto final
con los datos del punto inicial, de la longitud y del radio de la
herramienta programados.
4 El TNC desplaza la herramienta con avance de fresado transversal
sobre el punto de partida de la siguiente línea; el TNC calcula este
desplazamiento con la anchura y el número de cortes
programados.
5 Después la herramienta se retira en dirección negativa al 1er eje.
6 El planeado se repite hasta mecanizar completamente la
superficie programada
7 Al final el TNC retira la hta. en marcha rápida a la distancia de
seguridad
8.8 Ciclos para el planeado
X
Y
Z
