14 Tablas y resúmenes 352

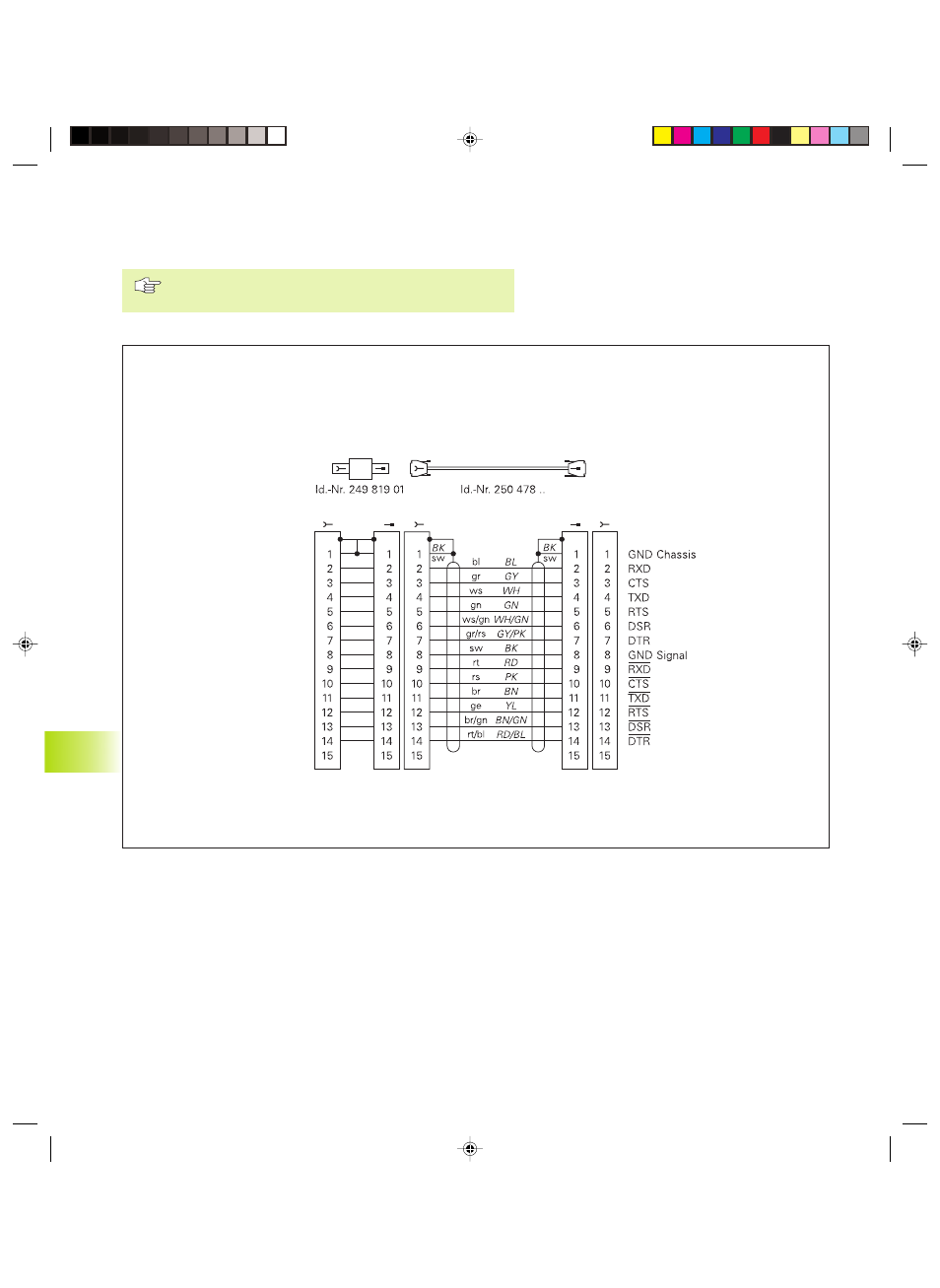

Conexión V.11/RS-422 (excepto TNC 410)
En la conexión V.11 sólo se conectan aparatos que no son de
HEIDENHAIN.
La distribución de conectores en la unidad lógica del TNC
(X22) es idéntica a la del bloque adaptador.
14.2 Distr
ibución de conect
or
es y cableado en las conexiones de dat
os ext
er
nas
Aparato
externo
p.ej. PC
Adaptador
V.11
Cable de
conexión
HEIDENHAIN
máx. 1000 m
X22
TNC
