8 Programación: Ciclos 180

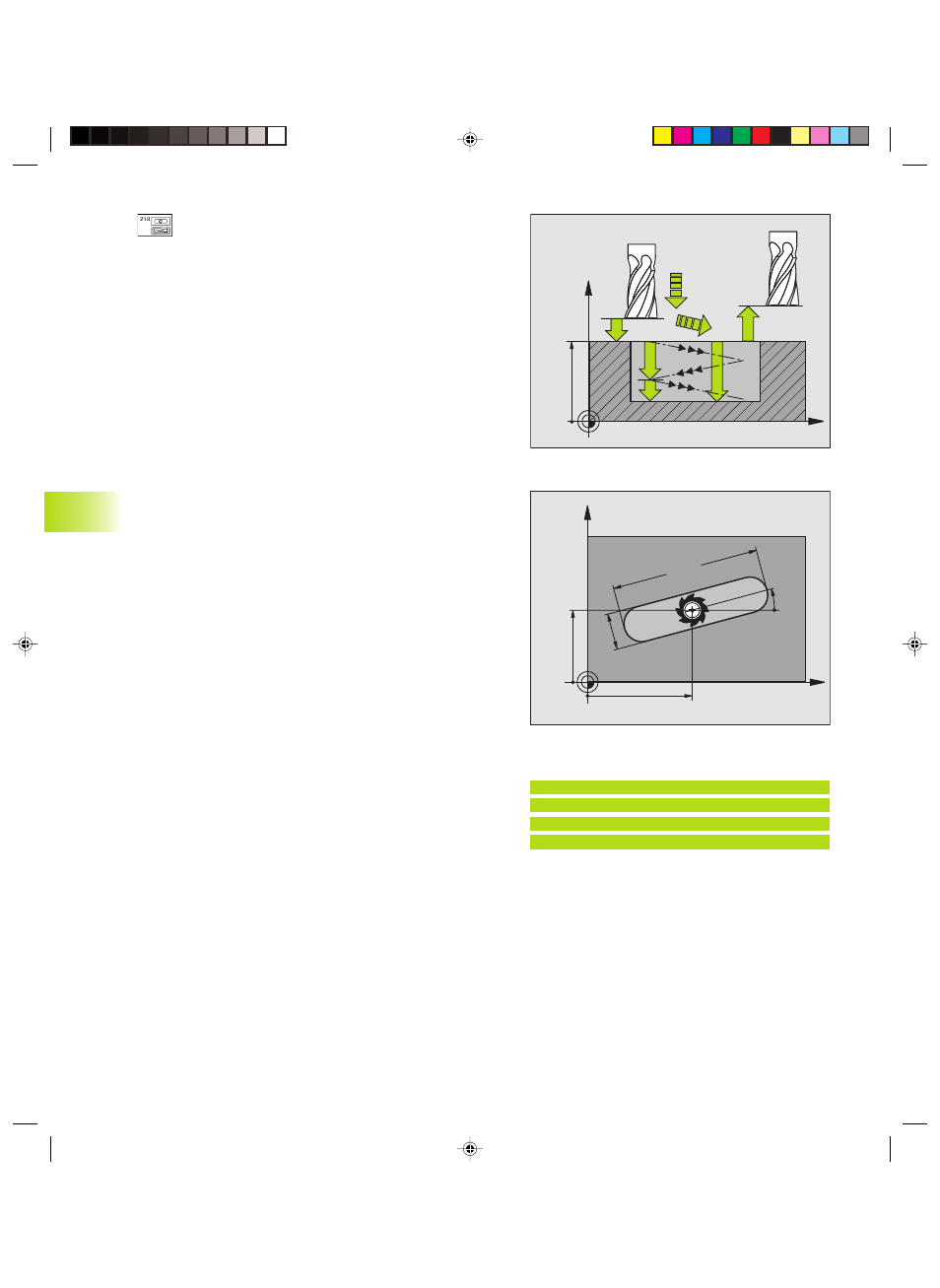

ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base de la ranura
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual se aproxima la hta. en total en
un movimiento pendular en el eje de la misma.
ú Tipo de mecanizado (0/1/2) Q215: Determinar el tipo de
mecanizado:
0: Desbaste y acabado
1: Sólo desbaste
2: Sólo acabado
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada Z en la cual no se puede producir ninguna
colisión entre la hta. y la pieza
ú Centro 1er eje Q216 (valor absoluto): Centro de la ranura
en el eje principal del plano de mecanizado
ú Centro 2º eje Q217 (valor absoluto): Centro de la ranura
en el eje transversal del plano de mecanizado
ú Longitud lado 1 Q218 (valor paralelo al eje principal del
plano de mecanizado): Introducir el lado más largo de la
ranura
ú Longitud del lado 2 Q219 (valor paralelo al eje transver-
sal del plano de mecanizado): Introducir la anchura de
la ranura, si se introduce la anchura de la ranura igual al
diámetro de la hta, el TNC sólo realiza el desbaste
(fresado de la ranura)
ú Angulo de giro Q224 (valor absoluto): Angulo, según el
cual se gira toda la ranura; el centro de giro está en el
centro de la ranura
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
Ejemplo de frase NC:
N51 G210 Q200=2 Q201=-20 Q207=500
Q202=5 Q215=0 Q203=+0 Q204=50
Q216=+50 Q217=+50 Q218=80 Q219=12
Q224=+15*
