TNC 410, TNC 426 , TNC 430 de HEIDENHAIN 297
Y
X
Z
10
12.1 Ciclos de palpación en los modos de
funcionamient
o Manual y
V
olant
e electrónico

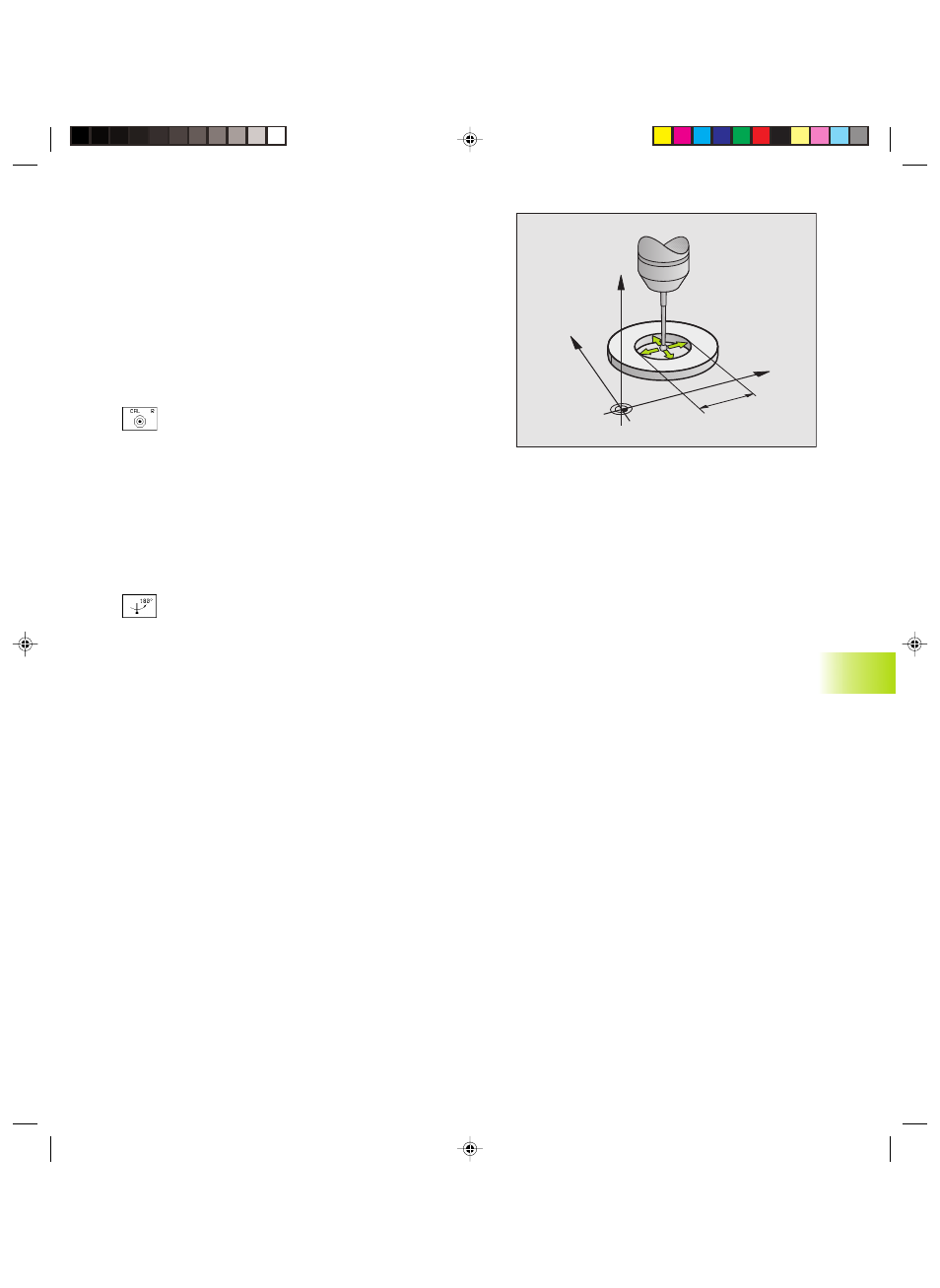

Calibración del radio activo y ajuste de la desviación del palpador
Normalmente el eje del palpador no coincide exactamente con el eje
del cabezal. La desviación entre el eje del palpador y el eje del cabezal
se ajusta automáticamente mediante esta función de calibración.
Con esta función el palpador 3D gira 180°.
El giro lo ejecuta una función auxiliar que determina el constructor de
la máquina en el parámetro MP6160.
La medición de la desviación del palpador se realiza después de
calibrar el radio de la bola de palpación.
ú Posicionar la bola de palpación en funcionamiento manual en el
interior del anillo de ajuste
ú Selección de la función de calibración del radio de la bola
de palpación y de la desviación del palpador: Pulsar la
softkey CAL R
ú Seleccionar el eje de la hta. e introducir el radio del anillo
de ajuste
ú Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada dirección
de los ejes una posición del interior del anillo y calcula el
radio activo de la bola de palpación.
ú Si se quiere finalizar ahora la función de calibración,
pulsar la softkey FIN
ú Determinar la desviación de la bola de palpación. Pulsar
la softkey 180° . El TNC gira el palpador 180°
ú Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada dirección
de los ejes una posición del interior del anillo y calcula la
desviación del palpador
