8 Programación: Ciclos 150
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad
determina la dirección del mecanizado.
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base del taladro (extremo del
cono del taladro)
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el taladrado en mm/min
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza El TNC se desplaza en un sólo paso de
mecanizado a la profundidad total cuando:
■ La profundidad de pasada es igual a la prof. total
■ La prof. de pasada es mayor a la prof. total
La profundidad no tiene porque ser múltiplo de la
profundidad de pasada
ú Tiempo de espera arriba Q210: Tiempo en segundos que
espera la hta. a la distancia de seguridad, después de
que el TNC la ha retirado del taladro para desahogar la
viruta
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
ú Valor de reducción Q212 (valor incremental): Valor según
el cual el TNC reduce la profundidad de pasada en cada
aproximación
ú Nº de roturas de viruta hasta el retroceso Q213:
Número de roturas de viruta, después de las cuales el
TNC retira la hta. del taladro para soltarla. Para la rotura
de viruta el TNC retira cada vez la hta. en 0,2 mm
ú Mínima profundidad de pasada Q205 (valor
incremental): Si se ha introducido un valor de
reducción, el TNC límita la aproximación al valor
programado en Q205
ú Tiempo de espera abajo Q211: Tiempo en segundos que
espera la hta. en la base del taladro

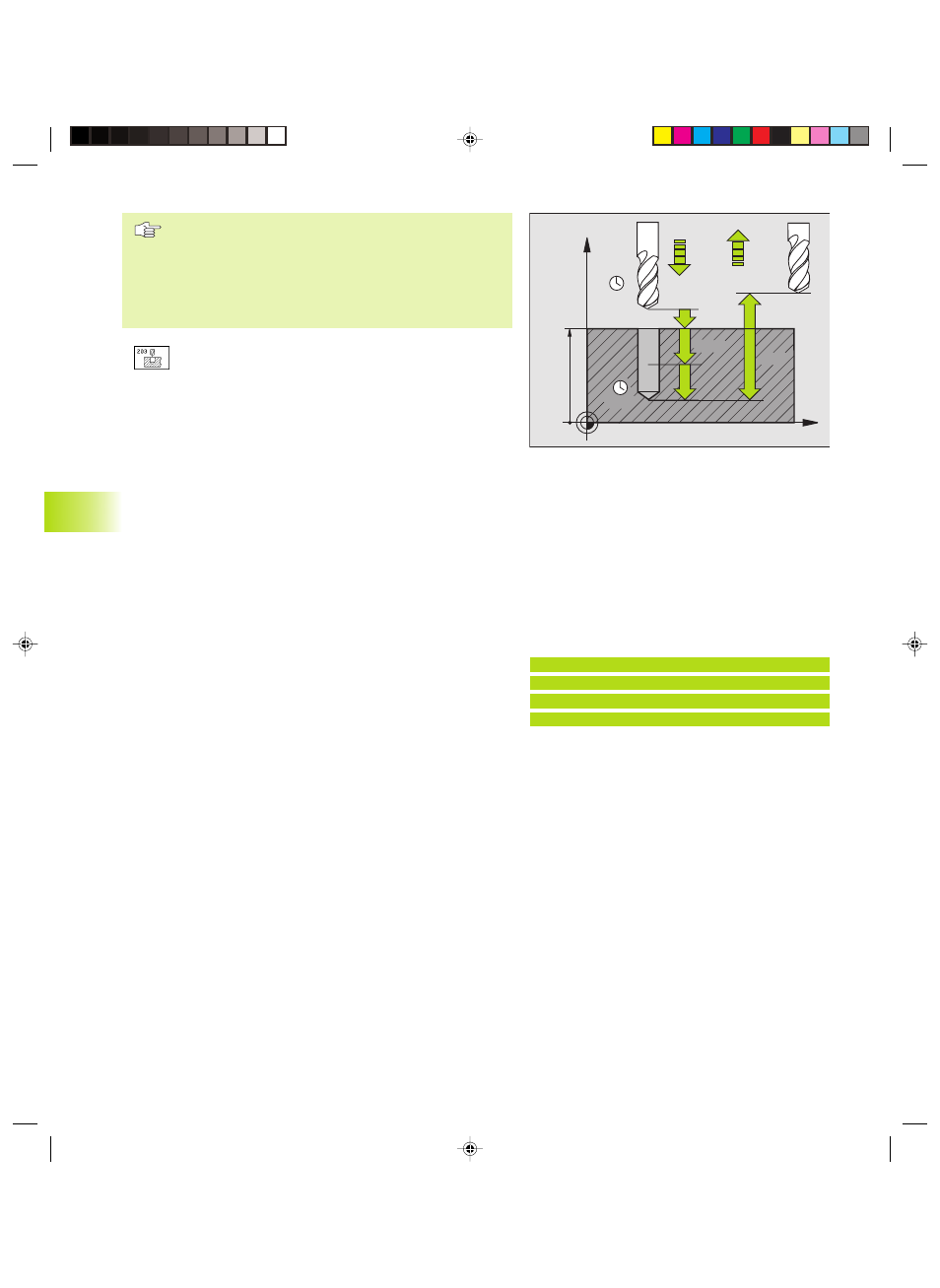

X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.3 Ciclos de taladrado
ú Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro
en mm/min. Cuando se introduce Q208=0 el
TNC retira la hta. en marcha rápida
además en el TNC 426, TNC 430 con software
NC 280 474-xx:
ú Retroceso para el arranque de viruta Q256 (valor
incremental): Valor según el cual el TNC retira la
hta. para el arranque de viruta
Ejemplo de frase NC:
N10 G203 Q200=2 Q201=-20 Q206=150
Q202=5 Q210=0 Q203=+0 Q204=50
Q212=0.2 Q213=3 Q205=3 Q211=0.25
Q208=500*
