8 Programmieren: Zyklen 234

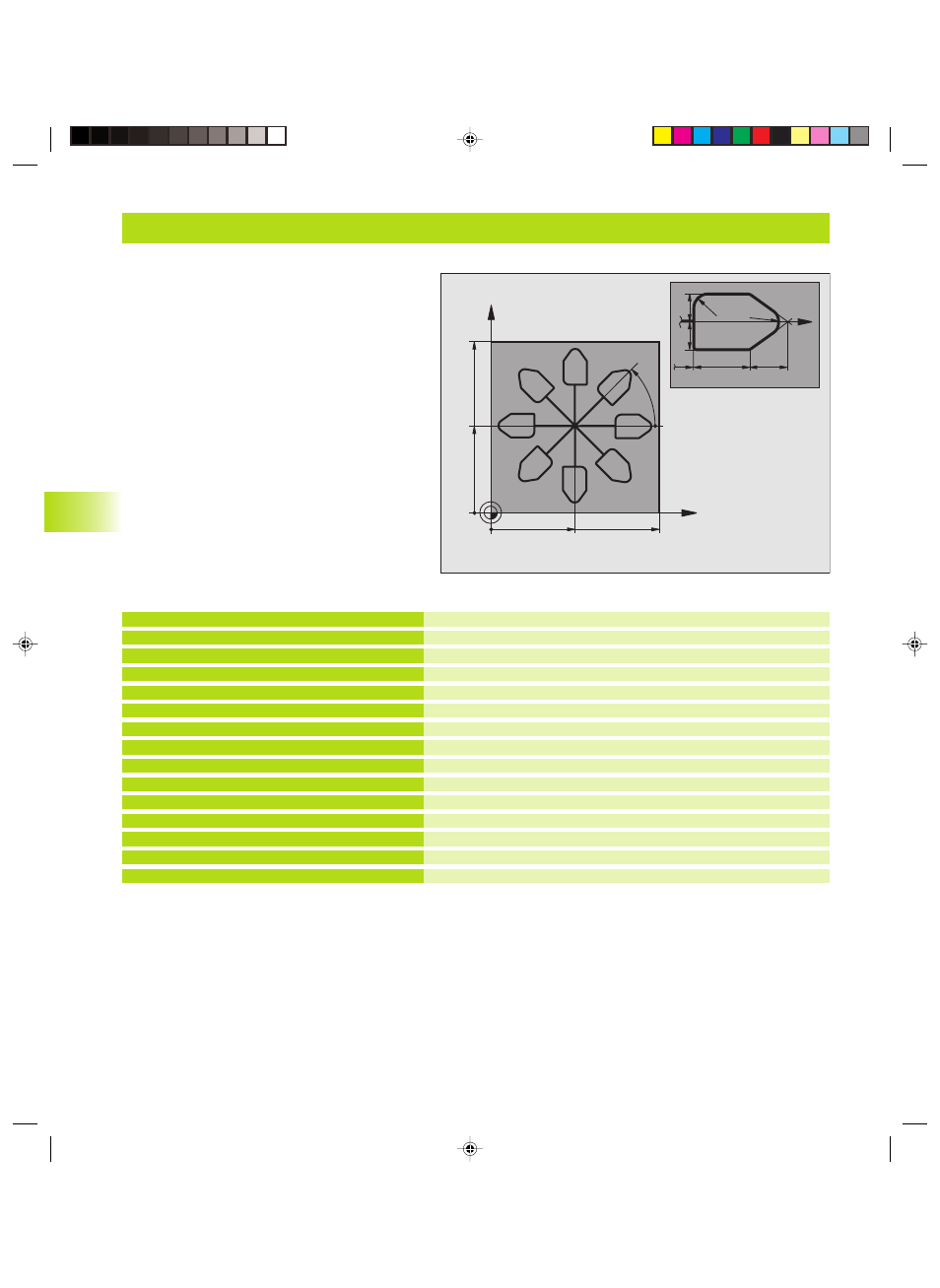

Ejemplo: Traslación de coordenadas
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Desplazamiento del punto cero al centro
Llamada al fresado
Fijar una marca para la repetición parcial del programa
Giro a 45° en incremental
Llamada al fresado
Retroceso al LBL 10; en total seis veces
Anular el giro
Anular el desplazamiento del punto cero
Retirar la herramienta, final del programa
%KOUMR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+130 Y+130 Z+0 *
N30 G99 T1 L+0 R+1 *
N40 T1 G17 S4500 *
N50 G00 G40 G90 Z+250 *
N60 G54 X+65 Y+65 *
N70 L1,0 *
N80 G98 L10 *
N90 G73 G91 H+45 *
N100 L1,0 *
N110 L10,6 *
N120 G73 G90 H+0 *
N130 G54 X+0 Y+0 *
N140 G00 Z+250 M2 *
Desarrollo del programa
■ Traslación de coordenadas en el pgm principal
■ Mecanizado en el subprograma 1 (véase el capítulo
”9 Programación: Subprogramas y repeticiones
parciales de un programa”)
8.9 Ciclos para la traslación de coordenadas
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
