183 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

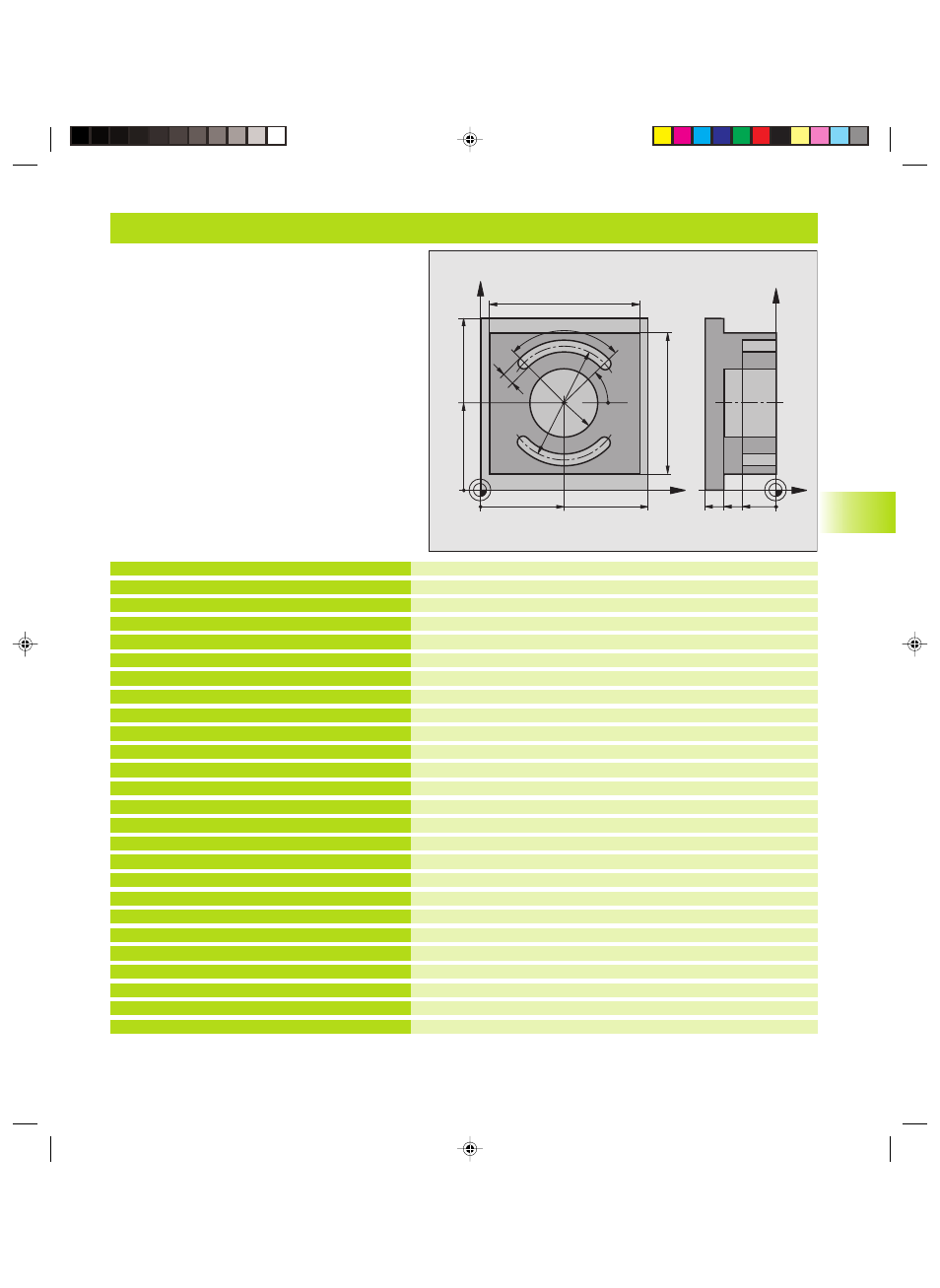

Ejemplo: Fresado de cajera, isla y ranura
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
Definición del bloque
Definición de la hta. para el desbaste/acabado
Definición de la hta. para el fresado de la ranura
Llamada a la hta. para Desbaste/Acabado
Retirar la herramienta
Definición del ciclo de mecanizado exterior
Llamada al ciclo de mecanizado exterior
Definición del ciclo cajera circular
Llamada al ciclo cajera circular
Cambio de herramienta
Llamada a la herramienta para el fresado de la ranura
Definición del ciclo ranura 1
Llamada al ciclo ranura 1
Nuevo ángulo de partida para la ranura 2
Llamada al ciclo de la ranura 2
Retirar la herramienta, final del programa
%C210 G71 *
N10 G30 F17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
N40 G99 T2 L+0 R+3 *
N50 T1 G17 S3500 *
N60 G00 G40 G90 Z+250 *
N70 G213 Q200=2 Q201=-30 Q206=250 Q202=5
Q207=250 Q203=+0 Q204=20 Q216=+50
Q217=+50 Q218+90 Q219=80 Q220=0 Q221=5 *
N80 G79 M03 *
N90
G78 P01 2 P02 -30 P03 5 P04 250 PO5 25
P06 400 *
N100 G00 G40 X+50 Y+50 *
N110 Z+2 M99 *
N120 Z+250 M06 *
N130 T2 G17 S5000 *
N140 G211 Q200=2 Q201=-20 Q207=250
Q202=5 Q215=0 Q203=+0 Q204=100
Q216=+50 Q217=+50 Q244=70 Q219=8
Q245=+45 Q248=90 *
N150 G79 M03 *
N160 D00 Q245 P01 +225 *
N170 G79 *
N180 G00 Z+250 M02 *
N999999 %C210 G71 *
