12 Palpadores 3D 296
Calibración del palpador digital
Hay que calibrar el palpador en los siguientes casos:
■ Puesta en marcha
■ Rotura del vástago
■ Cambio del vástago
■ Modificación del avance de palpación
■ Irregularidades, como por ejemplo, calentamiento
de la máquina

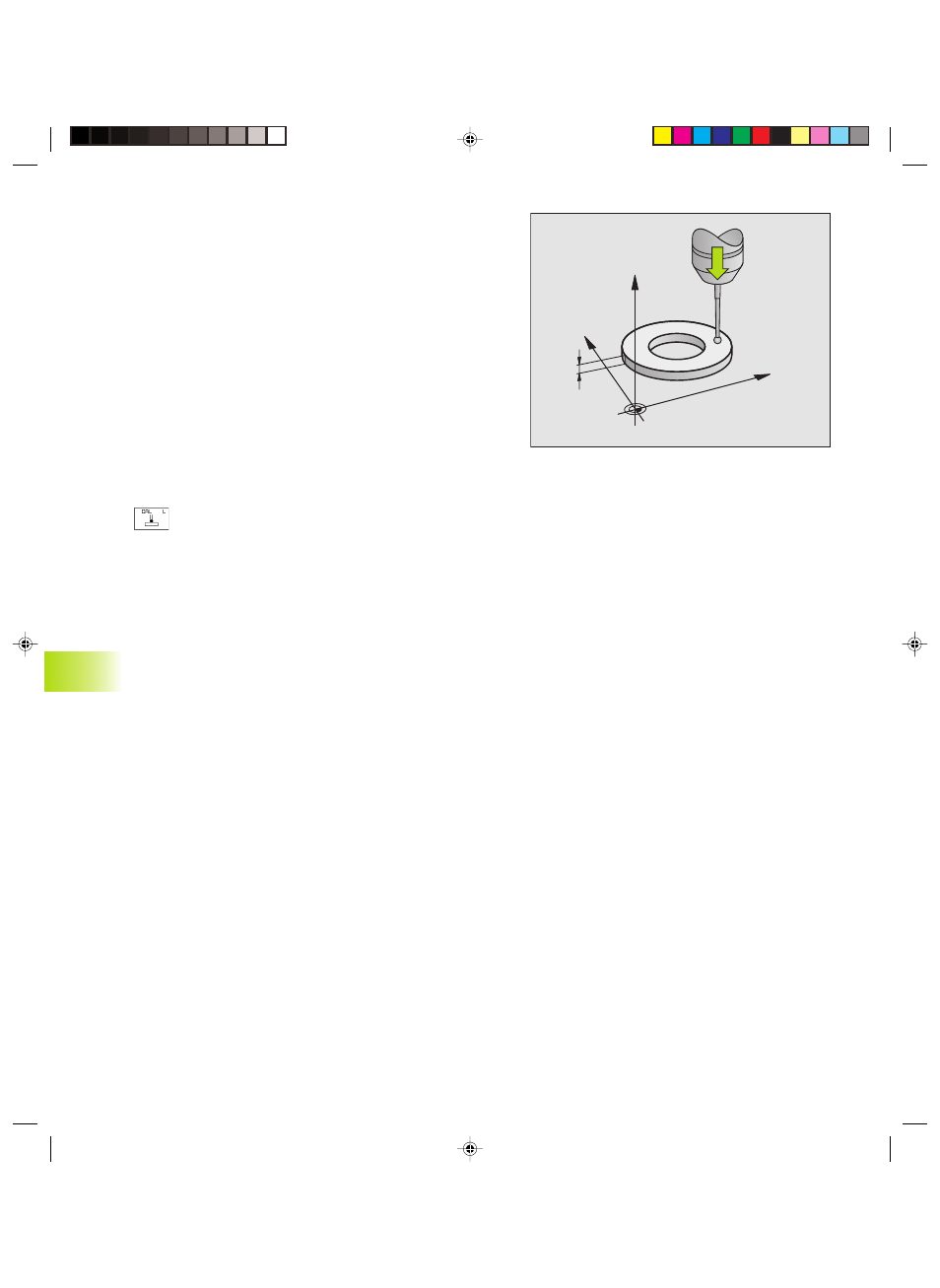

En la calibración, el TNC calcula la longitud “activa“ del vástago y el
radio “activo“ de la bola de palpación. Para la calibración del palpador
3D, se coloca un anillo de ajuste con altura y radio interior conocidos,
sobre la mesa de la máquina.
Calibración de la longitud activa
ú Fijar el punto de referencia en el eje de aproximación de tal forma
que la mesa de la máquina tenga el valor: Z=0.
ú Seleccionar la función para la calibración de la longitud
del palpador: Pulsar la softkey FUNCION PALPACION y
CAL L. El TNC muestra una ventana del menú con
cuatro casillas de introducción.
ú Introducir el eje de la hta. (tecla del eje)
ú Punto de ref.: Introducir la altura del anillo de ajuste
ú Los puntos del menú radio de la esfera y longitud activa
no precisan ser introducidos
ú Desplazar el palpador sobre la superficie del anillo de
ajuste
ú Si es preciso modificar la dirección de desplazamiento:
Mediante softkey o con los pulsadores de manual
ú Palpación de la superficie: Pulsar el arranque externo
START
12.1 Ciclos de palpación en los modos de
funcionamient
o Manual y
V
olant
e electrónico
5
Y
X
Z
