102 6 Programación: Contornos

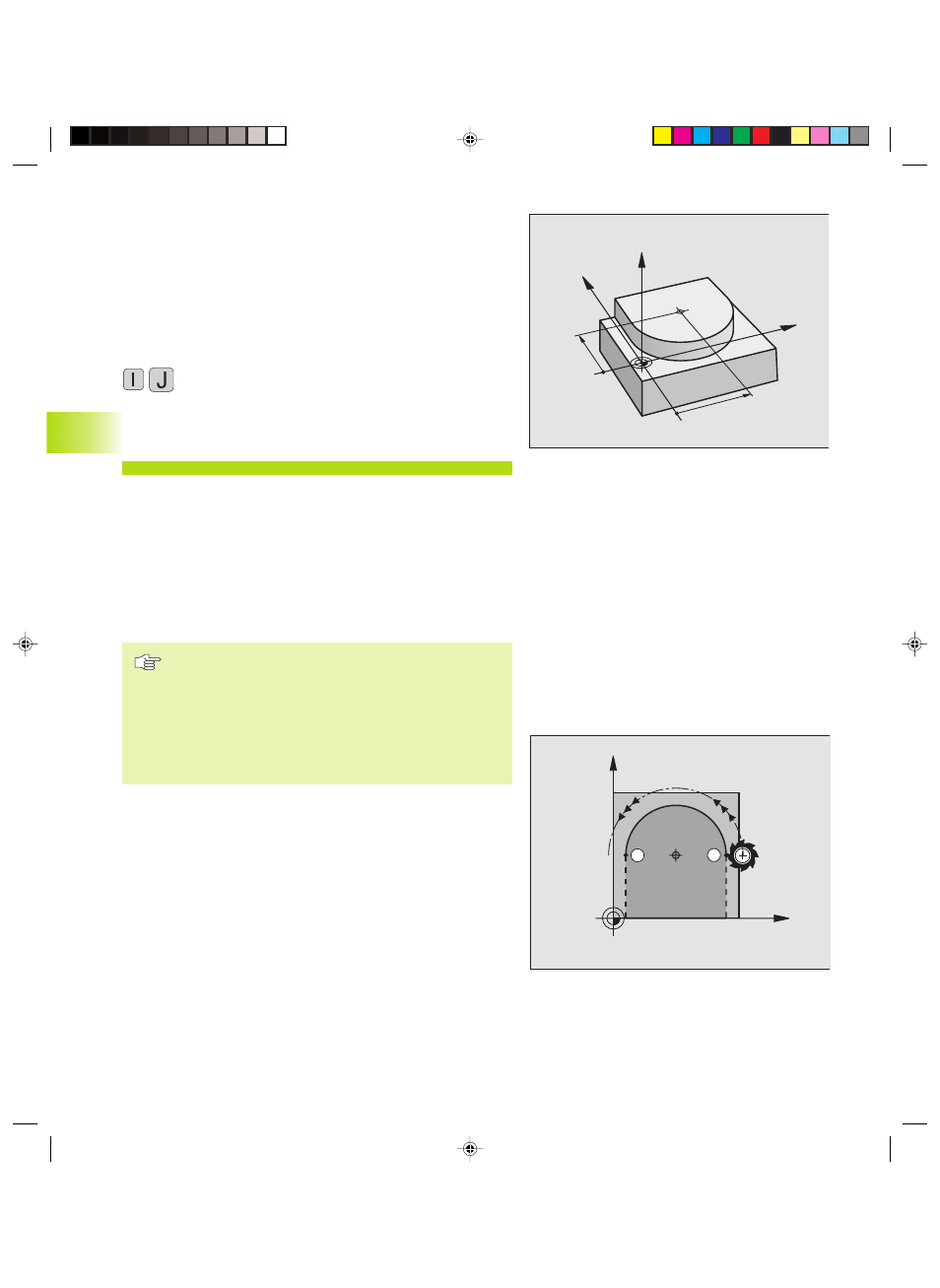

Punto central del círculo I, J
El punto central del círculo se determina para las trayectorias
circulares programadas con las funciones G02/G03. Para ello,
■ se introducen las coordenadas cartesianas del punto central del
círculo o
■ se acepta la última posición programada con G29
■ se aceptan las coordenadas con la tecla “Aceptar posiciones
reales“
ú Introducción de las coordenadas para el punto central
del círculo
Para aceptar la última posición programada: Introducir
G29
Ejemplo de frases NC
N50 I+25 J+25 *
Validez
El punto central del círculo queda determinado hasta que se programa
un nuevo punto central del círculo. También se puede determinar un
punto central del círculo para los ejes auxiliares U, V y W.
Introducir el punto central del círculo I, J en coordenadas
incrementales
Una coordenada introducida en incremental en el punto central del
círculo se refiere siempre a la última posición programada de la
herramienta.
Con I y J se indica una posición como centro del círculo: La
herramienta no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.
Cuando se quieren definir ejes paralelos como polo, se
pulsa primero la tecla I (J) en el teclado ASCII y a
continuación la tecla naranja del eje del correspondiente eje
paralelo.
Trayectoria circular G02/G03/G05 alrededor del punto
central del círculo I, J
Antes de programar la trayectoria circular, hay que determinar el
punto central del círculo I, J. La última posición programada de la
herramienta antes de la trayectoria circular es el punto de partida de
dicha trayectoria.
Sentido
■ En sentido horario: G02
■ En sentido antihorario: G03
■ Sin indicación de la dirección de giro: G05
El TNC ejecuta la trayectoria circular con la última dirección de giro
programada.
6.4
Tipos de tr
a
y
ect
or
ia - Coor
denadas car
tesianas
CC
Z
Y
X
I
J
S E
X
Y
I,J
