13 Funciones MOD 328
Visualizar la posición del bloque referido al punto cero: Pulsar la
softkey con el símbolo de máquina.
Cuando el bloque se encuentra fuera del espacio de trabajo , éste
se puede desplazar completamente en el gráfico en el espacio de
trabajo, con las softkeys del punto de referencia. A continuación se
desplaza el punto de referencia en el modo de funcionamiento Manual
según el mismo valor.

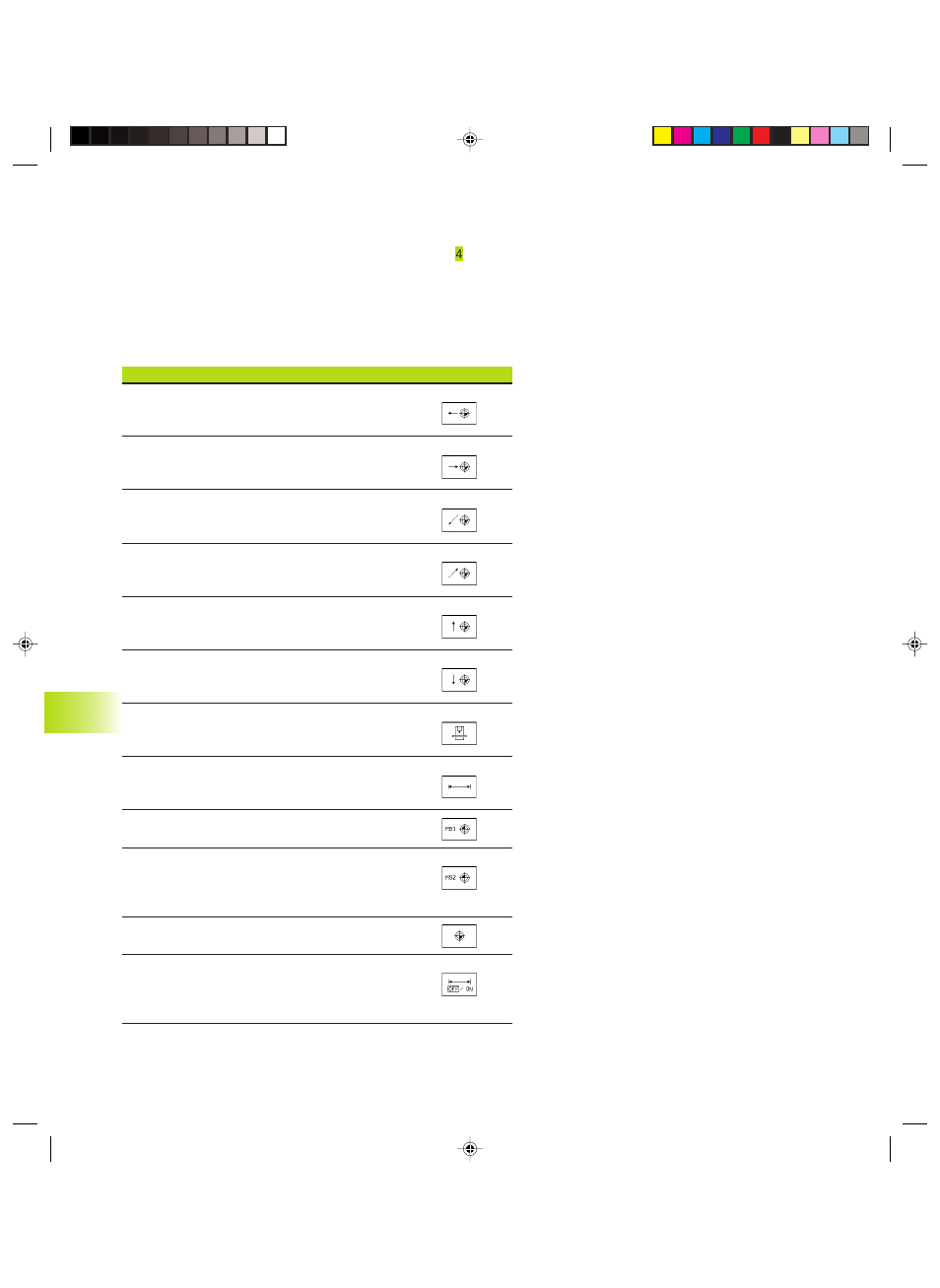

Resumen de funciones
Función Softkey
Desplazar el bloque hacia la izquierda
(gráficamente)
Desplazar el bloque hacia la derecha
(gráficamente)
Desplazar el bloque hacia delante
(gráficamente)
Desplazar el bloque hacia detrás
(gráficamente)
Desplazar el bloque hacia arriba
(gráficamente)
Desplazar el bloque hacia abajo
(gráficamente)
Visualizar el bloque en relación
al punto de referencia
Visualizar todo el margen de desplazamiento
referido al bloque representado
Visualizar el cero pieza de la máquina en el espacio
Visualizar la posición en el espacio determinada
por el constructor de la máquina (p.ej. punto
ámpliación de sección
Visualizar el cero pieza en el espacio
Conectar (ON), desconectar (OFF) la
supervisión del espacio de trabajo en el
test del programa
13.1
1 Repr
esentación del bloque en el espacio (ex
cept
o
TNC 41
0)
