Punto inicial y punto final comunes
Para un punto inicial y un punto final comunes, no se programa la
corrección de radio.
Evitar dañar el contorno: El punto de partida óptimo se encuentra
entre las prolongaciones de la trayectoria de la herramienta para el
mecanizado del primer elemento del contorno.
Ejemplo

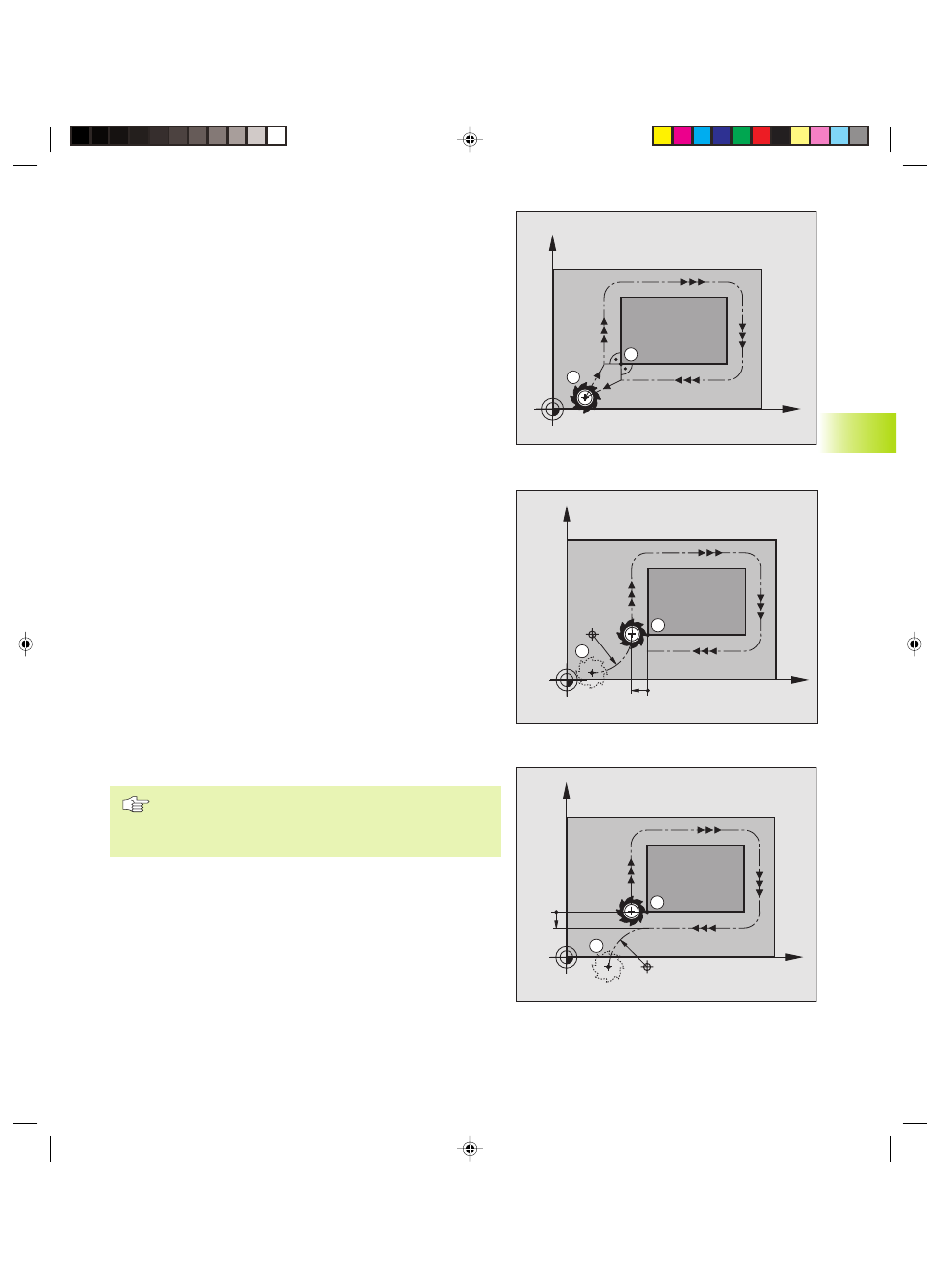

Figura en arriba a la derecha: Si se determina el punto final en el
margen trazado, al aproximarse la hta. al punto final se daña el
contorno.
Entrada y salida tangenciales
Con G26 (fig. centro dcha.) se puede realizar una aproximación
tangencial a la pieza y con G27 (fig. abajo dcha.) salir tangencialmente
de la misma. De esta forma se evitan marcas en la pieza.
Punto inicial y punto final
El punto inicial y el punto final se encuentran cerca del primer o último
punto del contorno fuera de la pieza y se programan sin corrección de
radio.
Aproximación:
ú Introducir G26 después de la frase en la que se ha programado el
primer punto del contorno: Esta es la primera frase con corrección
de radio G41/G42
Salida:
ú Introducir G27 después de la frase en la cual se ha programado el
último punto del contorno: Esta es la última frase con corrección de
radio G41/G42
El radio para G26 y G27 se selecciona de forma que se
puedan ejecutar la trayectoria circular entre el punto inicial
y el primer punto del contorno, así como el último punto del
contorno y el punto final.
