9.6 Ejemplos de pr
ogr
amación
Ejemplo: Grupos de taladros
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 *
N40 T1 G17 S5000 *
N50 G00 G40 G90 Z+250 *
N60 G83 P01 +2 P02 -30 P03 +5 P04 0
P05 300 *
N70 X+15 Y+10 M3 *
N80 L1,0 *
N90 X+45 Y+60 *
N100 L1,0 *
N110 X+75 Y+10 *
N120 L1,0 *
N130 G00 Z+250 M2 *
N140 G98 L1 *
N150 Z+2 M99 *
N160 G91 X+20 M99 *
N170 Y+20 M99 *
N180 X-20 G90 M99 *
N190 G98 L0 *
N999999 %UP1 G71 *
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Definición del ciclo Taladrado
Llegada al punto de partida del grupo de taladros 1, cabezal conectado
Llamada al subprograma para el grupo de taladros
Llegada al punto de partida del grupo de taladros 2
Llamada al subprograma para el grupo de taladros
Llegada al punto de partida del grupo de taladros 3
Llamada al subprograma para el grupo de taladros
Final del programa principal
Principio del subprograma 1: Grupo de taladros
1er taladro; en Z a la distancia de seguridad, llamada al ciclo
Llegada al 2º taladro, llamada al ciclo
Llegada al 3er taladro, llamada al ciclo
Llegada al 4º taladro, llamada al ciclo
Final del subprograma 1

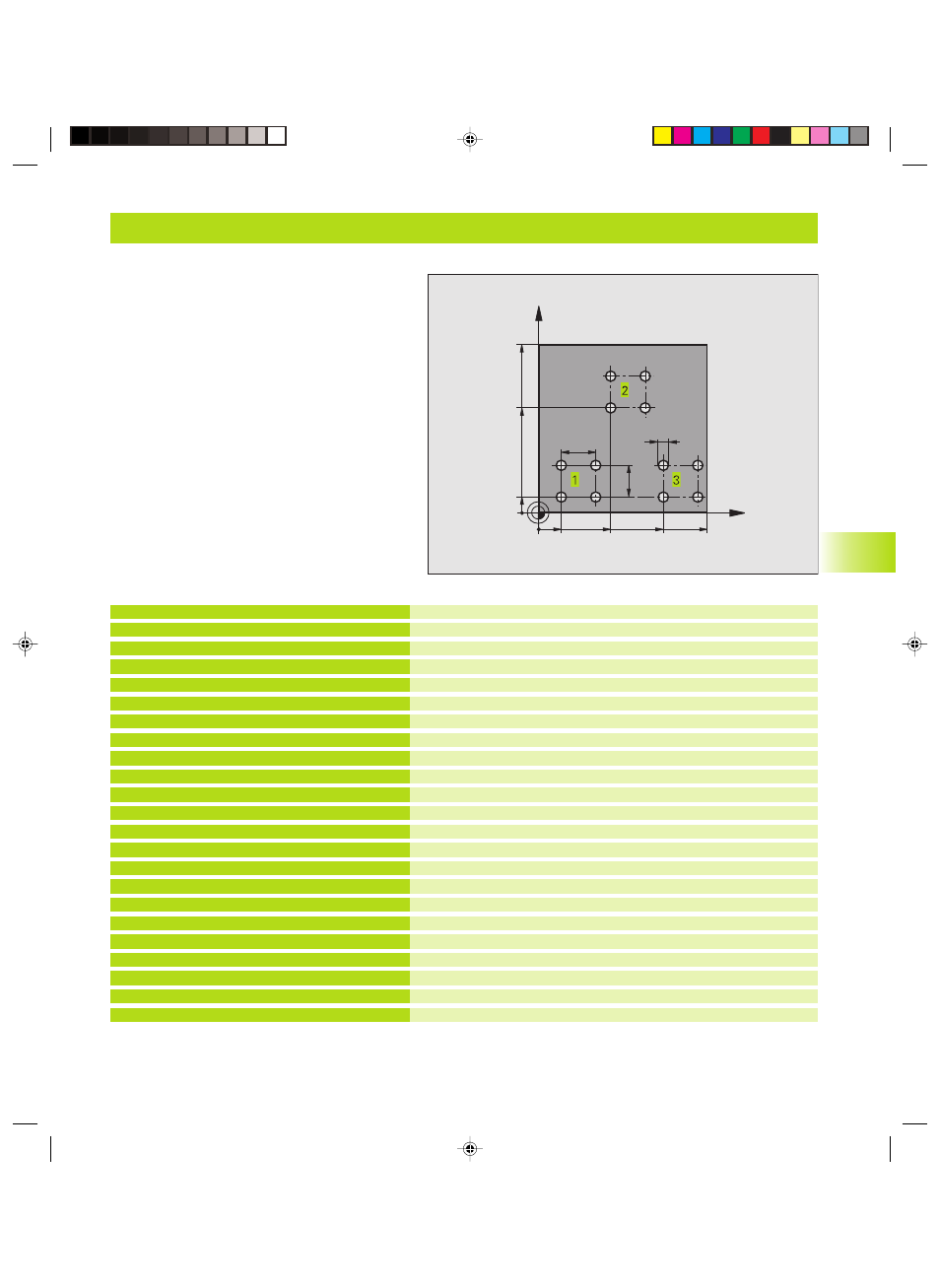

Ejemplo: Grupos de taladros
Desarrollo del programa
■ Llegada al grupo de taladros en el programa
principal
■ Llamada al grupo de taladros (subprograma 1)
■ Programar una sola vez el grupo de taladros en el
subprograma 1
X
Y
15
60
100
100
75
10
45
20
20
5
