8 Programación: Ciclos 182
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as

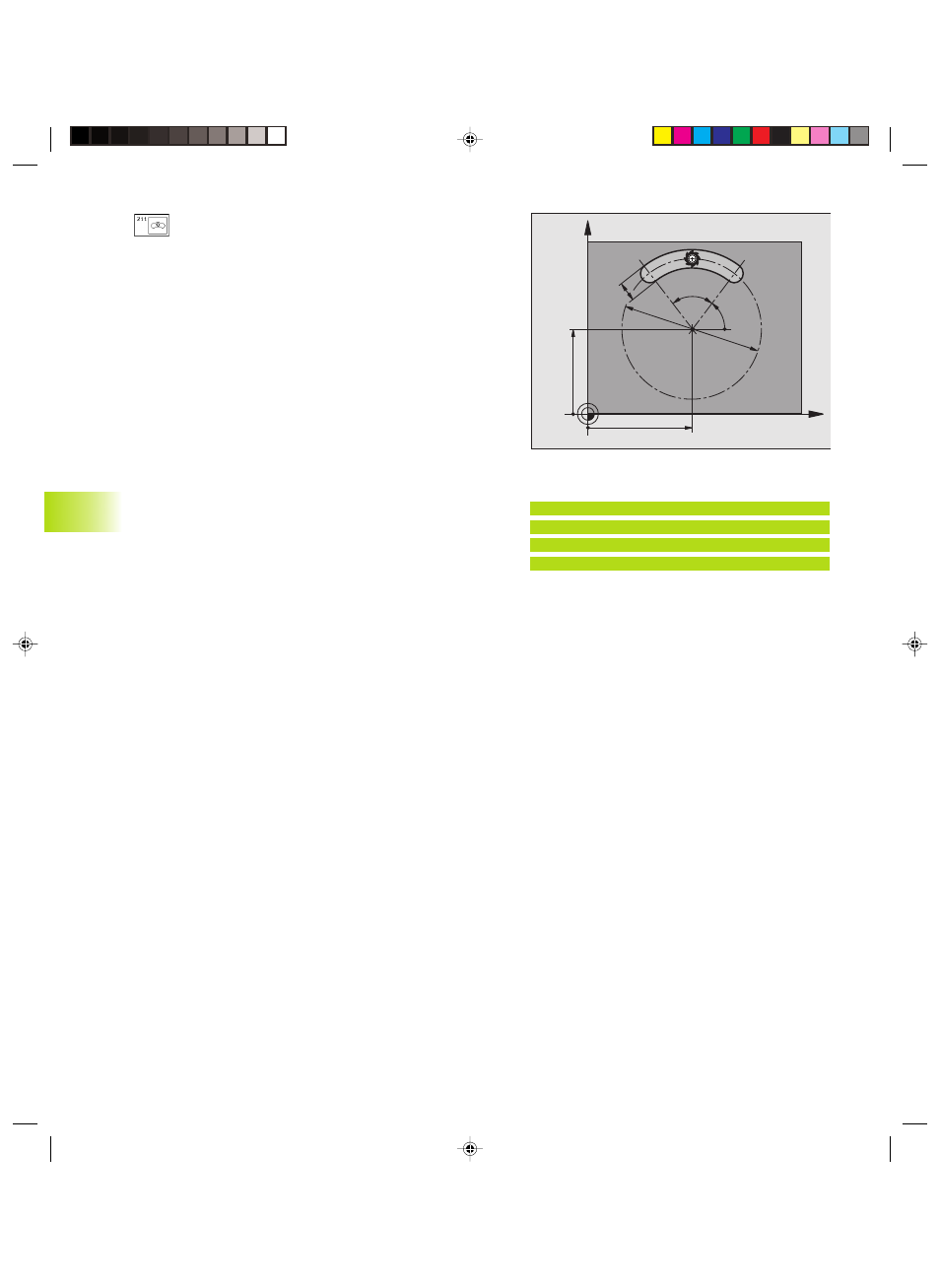

X
Y
Q217
Q216
Q248
Q245
Q219
Q244
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base de la ranura
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual se aproxima la hta. en total en
un movimiento pendular en el eje de la misma.
ú Tipo de mecanizado (0/1/2) Q215: Determinar el tipo de
mecanizado:
0: Desbaste y acabado
1: Sólo desbaste
2: Sólo acabado
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada Z en la cual no se puede producir ninguna
colisión entre la hta. y la pieza
ú Centro 1er eje Q216 (valor absoluto): Centro de la ranura
en el eje principal del plano de mecanizado
ú Centro 2º eje Q217 (valor absoluto): Centro de la ranura
en el eje transversal del plano de mecanizado
ú Diámetro del círculo teórico Q244: Introducir el diámetro
del círculo teórico
ú Longitud lado 2 Q219: Introducir la anchura de la ranura;
cuando la anchura de la ranura es igual al diámetro de la
hta. , el TNC sólo realiza el desbaste (fresado de la
ranura)
ú Angulo inicial Q245 (valor absoluto): Introducir el angulo
del punto inicial en coordenadas polares
ú Angulo de abertura de la ranura Q248 (valor
incremental): Introducir el ángulo de abertura de la
ranura
Ejemplo de frase NC:
N52 G211 Q200=2 Q201=-20 Q207=500
Q202=5 Q215=0 Q203=+0 Q204=50
Q216=+50 Q217=+50 Q244=80 Q219=12
Q245=+45 Q248=90*
