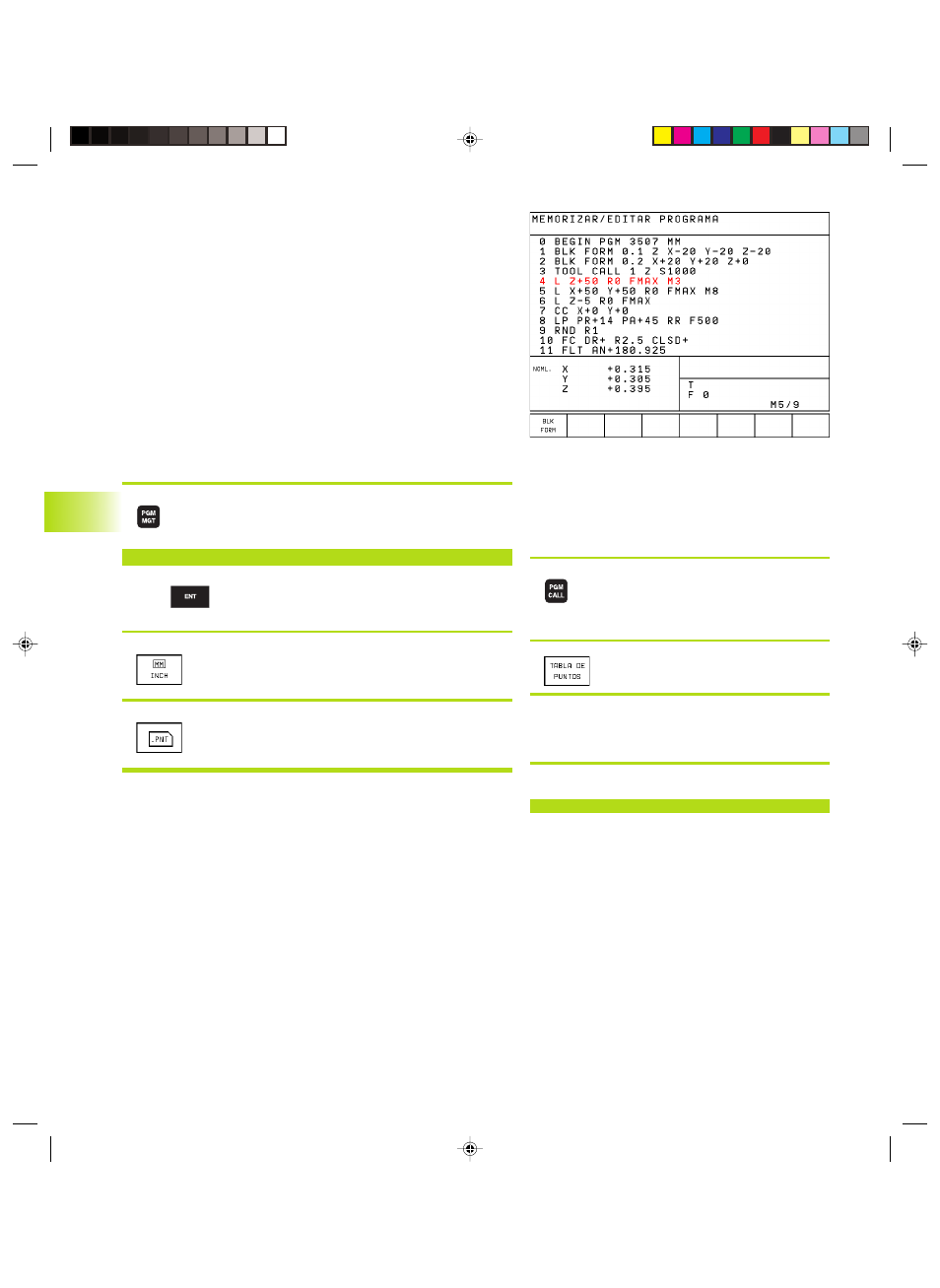

8 Programación: Ciclos 142
8.2 Tablas de puntos (sólo TNC 410)
Cuando se quiere ejecutar un ciclo, o bien varios ciclos
sucesivamente, sobre una figura de puntos irregular, entonces se
elaboran tablas de puntos.
Cuando se utilizan ciclos de taladrado, las coordenadas del plano de
mecanizado en la tabla de puntos corresponden a las coordenadas
del punto central del taladro. Cuando se utilizan ciclos de fresado,
las coordenadas del plano de mecanizado en la tabla de puntos
corresponden a las coordenadas del punto inicial del ciclo
correspondiente (p.ej. coordenadas del punto central de una cajera
circular). Las coordenadas en el eje de la hta. corresponden a la
coordenada de la superficie de la pieza.
Introducción de una tabla de puntos
Seleccionar el modo de funcionamiento Memorizar/editar programa
Llamada a la gestión de ficheros: Pulsar la tecla
PGM MGT
Nombre del fichero =
<
NUEVO Introducir el nombre de la tabla de puntos,
confirmar con ENT
<
Si es preciso conmutar a la unidad métrica de
pulgadas: Pulsar la softkey MM/PULG.
<
Seleccionar el tipo de fichero tabla de puntos:
Pulsar la softkey .PNT
8.2 T
a
b
la
s
d
e
punt
o
s
(sólo
TNC 41
0)
Seleccionar tablas de puntos en el
programa
Seleccionar el modo de funcionamiento Memorizar/
editar programa
Llamada a la función para
seleccionar la tabla de puntos:
Pulsar la tecla PGM CALL
<
Pulsar la softkey TABLA PUNTOS
<
Introducir el nombre de la tabla de puntos,
confirmar con END
Ejemplo de frase NC:
N72 %:PAT: “NOMBRE“*
