151 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

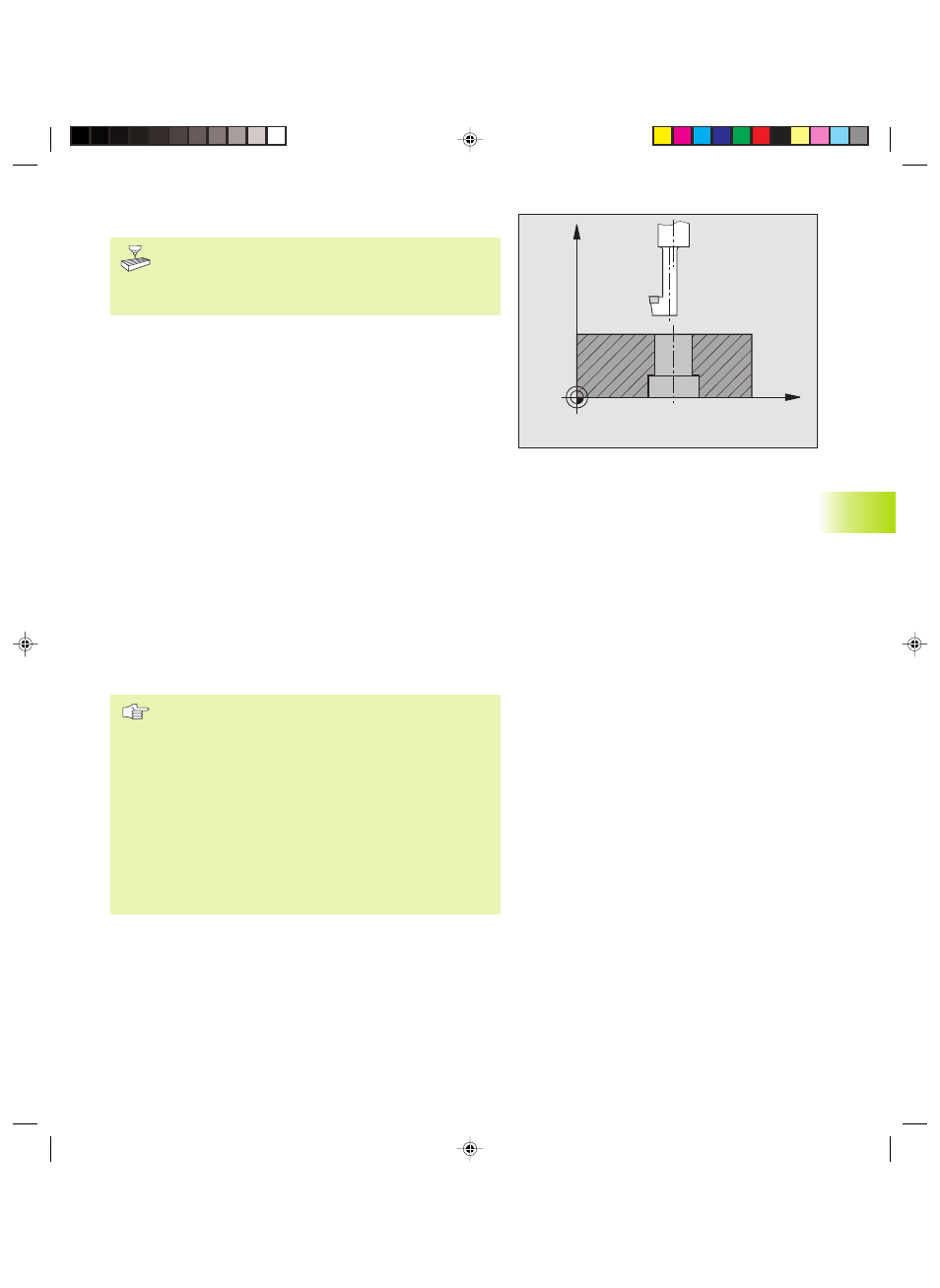

REBAJE INVERSO (ciclo G204)
El constructor de la máquina tiene que preparar la máquina y
el TNC para poder utilizar el ciclo de rebaje inverso.
El ciclo sólo puede trabajar con las llamadas barras de
taladrado para corte inverso.
Con este ciclo se realizan profundizaciones que se encuentran en la
parte inferior de la pieza.
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad programada sobre la superficie de la
pieza
2 El TNC realiza una orientación del cabezal sobre la posición 0° y
desplaza la hta. según la cota de excentricidad
3 A continuación la hta. profundiza con el avance de
posicionamiento previo a través del taladro ya realizado
anteriormente, hasta que la cuchilla se encuentra a la distancia de
seguridad por debajo de la pieza
4 Ahora el TNC centra la hta. de nuevo al centro del taladro, conecta
el cabezal y si es preciso el refrigerante y se desplaza con el
avance de rebaje a la profundidad de rebaje programada
5 Si se ha programado un tiempo de espera, la hta. espera en la
base de la profundización y se sale de nuevo del taladro, ejecuta
una orientación del cabezal y se desplaza de nuevo según la cota
de excentricidad
6 A continuación, el TNC retira la hta. con el avance de
posicionamiento previo a la distancia de seguridad, y desde allí, si
se ha programado, en marcha rápida a la 2ª distancia de
seguridad.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el plano de mecanizado con corrección de radio
G40.
El signo del parámetro Profundidad determina la dirección
del mecanizado en la profundización. Atención: El signo
positivo profundiza en dirección del eje de la hta. positivo.
Introducir la longitud de la hta. de forma que se mida la arista
inferior de la barra de taladrado y no la cuchilla.
Para el cálculo de los puntos de partida de la profundización,
el TNC tiene en cuenta la longitud de las cuchillas de la barra
de taladrado y el espesor del material.
8.3 Ciclos de taladrado
X
Z
