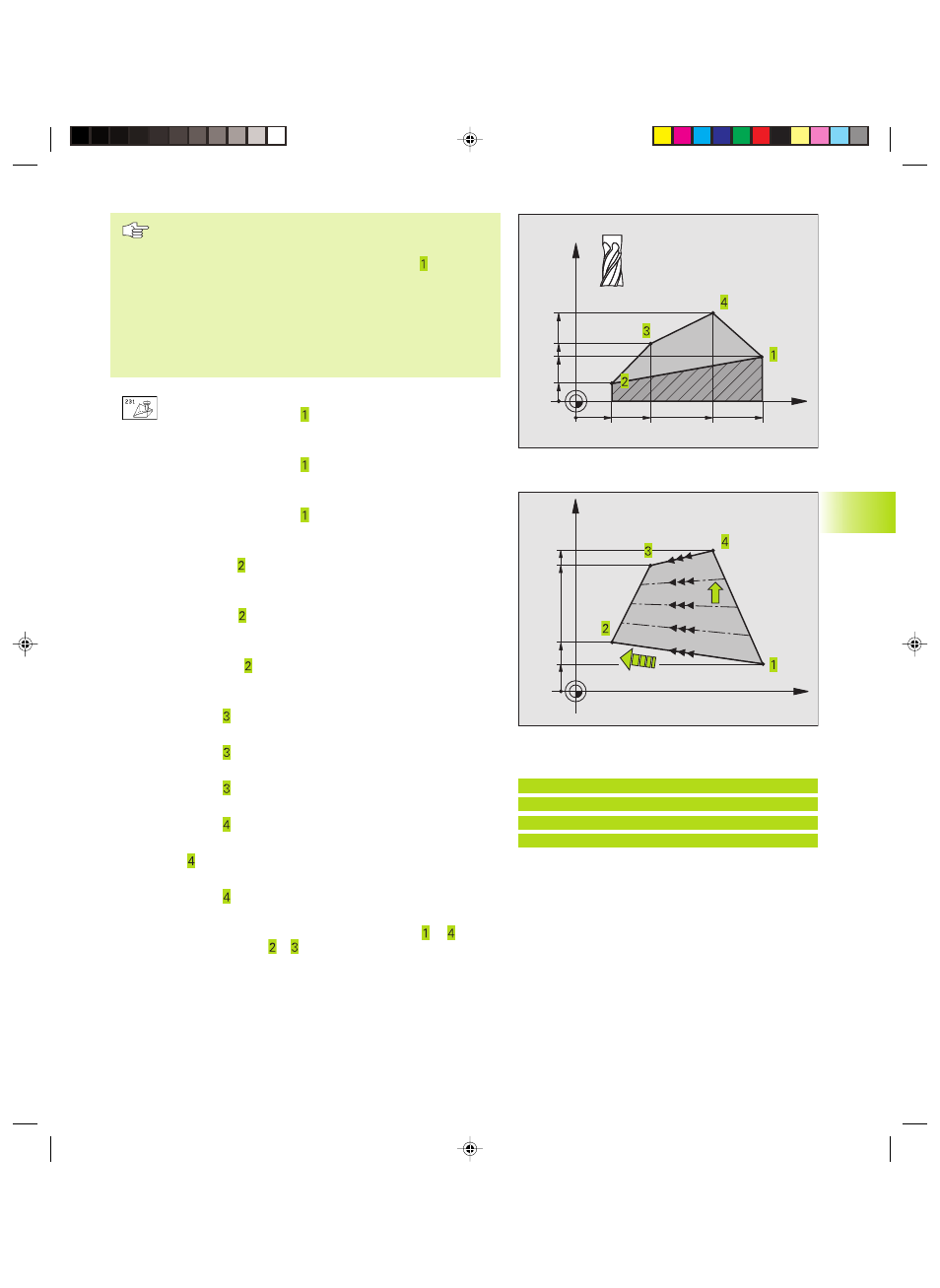

Antes de la programación deberá tenerse en cuenta
El TNC posiciona la hta. desde la posición actual con un
movimiento lineal 3D sobre el punto de partida . Posicionar
previamente la herramienta, de forma que no se produzca
ninguna colisión con la pieza.
El TNC desplaza la hta. con corrección de radio G40 entre las
posiciones programadas.
Si es preciso se emplea una fresa con dentado frontal
cortante en el centro (DIN 844).
ú Punto de partida 1er eje Q225 (valor absoluto): Coordenada
del punto de partida de la superficie a planear en el eje
principal del plano de mecanizado
ú Punto de partida 2º eje Q226 (valor absoluto): Coordenada
del punto de partida de la superficie a planear en el eje
transversal del plano de mecanizado
ú Punto de partida 3er eje Q227 (valor absoluto): Coordenada
del punto de partida de la superficie a planear en el eje
de la herramienta
ú 2º punto 1er eje Q228 (valor absoluto): Coordenada del
pto. final de la superficie a planear en el eje principal del
plano de mecanizado
ú 2º punto del 2º eje Q229 (valor absoluto): Coordenada del
pto. final de la superficie a planear en el eje transversal
del plano de mecanizado
ú 2º punto 3er eje Q230 (valor absoluto): Coordenada del
pto. final
de la superficie a planear en el eje de la
herramienta
ú 3er punto 1er eje Q231 (valor absoluto): Coordenada del
punto en el eje principal del plano de mecanizado
ú 3er punto 2º eje Q232 (valor absoluto): Coordenada del
punto en el eje transversal del plano de mecanizado
ú 3er punto 3er eje Q233 (valor absoluto): Coordenada del
punto en el eje de la hta.
ú 4º punto 1er eje Q234 (valor absoluto): Coordenada del
punto en el eje principal del plano de mecanizado
ú 4º punto 2º eje Q235 (valor absoluto): Coordenada del punto
en el eje transversal del plano de mecanizado
ú 4º punto 3er eje Q236 (valor absoluto): Coordenada del
punto en el eje de la hta.
ú Número de cortes Q240: Número de líneas por las cuales
se debe desplazar la hta. entre el punto y , o bien
entre el punto y
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. El TNC realiza el
primer corte con la mitad del valor programado.
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
8.8 Ciclos para el planeado
Ejemplo de frase NC:
N72 G231 Q225=+0 Q226=+5 Q227=-2
Q228=+100 Q229=+15 Q230=+5 Q231=+15
Q232=+125 Q233=+25 Q234=+85 Q235=+95
Q236=+35 Q240=40 Q207=500*
Kkap8.pm6 28.06.2006, 14:37 219
