Sistemas de medida y marcas de referencia

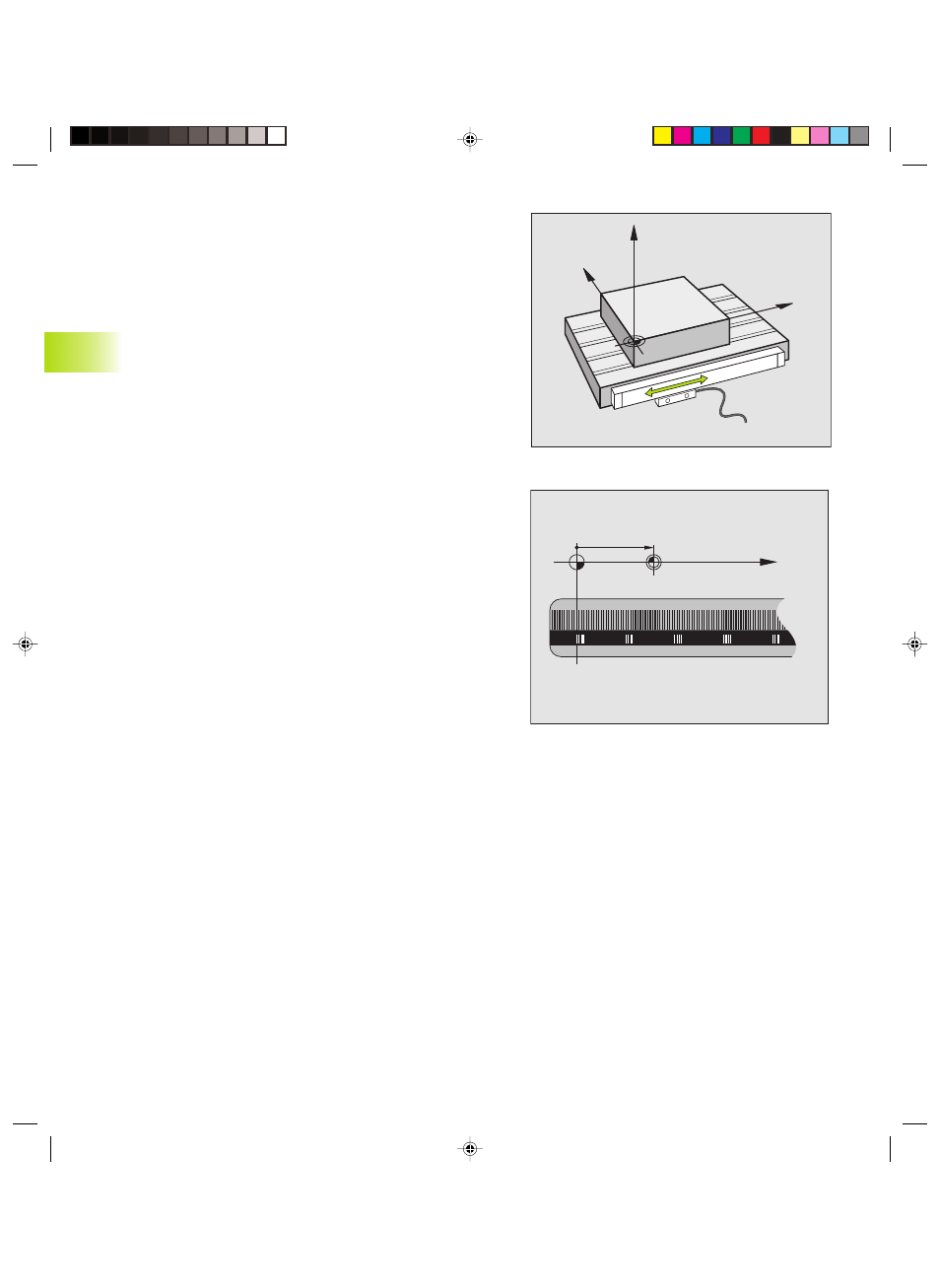

En los ejes de la máquina se dispone de sistemas de medida , que
registran las posiciones de la mesa de la máquina o de la herramienta.
Cuando se mueve un eje de la máquina, el sistema de medida
correspondiente genera una señal eléctrica, a partir de la cual el TNC
calcula la posición real exacta del eje de dicha máquina.
En una interrupción de tensión se pierde la asignación entre la
posición de los ejes de la máquina y la posición real calculada. Para
restablecer esta asignación los sistemas de medida disponen de
marcas de referencia. Al sobrepasar una marca de referencia el TNC
recibe una señal que caracteriza un punto de referencia fijo de la
máquina. De esta forma el TNC restablece la relación de la posición
real asignada a la posición actual del carro de la máquina.
Normalmente en los ejes de la máquina están montados sistemas
lineales de medida. En mesas giratorias y ejes basculantes existen
sistemas de medida angulares. Para reproducir la asignación entre la
posición real y la posición actual del carro de la máquina, cuando se
emplean sistemas lineales de medida con marcas de referencia
codificadas, los ejes de la máquina deberán desplazarse un máximo
de 20 mm, y en los sistemas de medida angulares un máximo de 20°.
