197 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

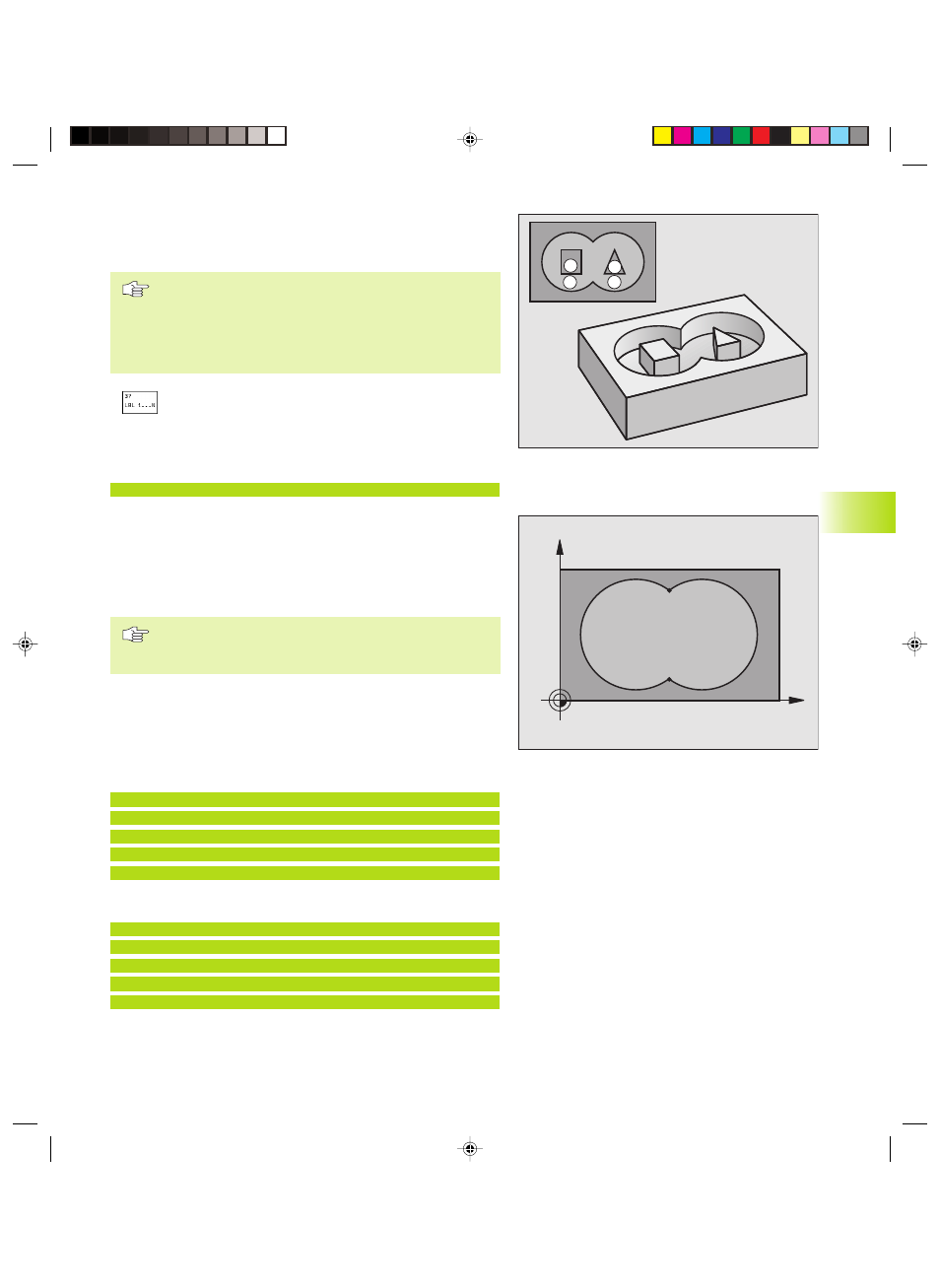

CONTORNO (ciclo G37)
En el ciclo G37 CONTORNO se enumeran todos los subprogramas
que se superponen para formar un contorno completo.
Antes de la programación deberá tenerse en cuenta
El ciclo G37 se activa a partir de su definición, es decir
actua a partir de su definición en el programa.
En el ciclo G37 se enumeran un máximo de 12
subprogramas (contornos parciales).
ú Números label para el contorno: Se introducen todos los
números label de los diferentes subcontornos, que se
superponen en un contorno. Cada número se confirma
con la tecla ENT y la introducción finaliza con la tecla
END.
Ejemplo de frase NC:
N120 G37 P01 1 P02 5 P03 7*
Contornos superpuestos
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.
Subprogramas: Cajeras superpuestas
Los siguientes ejemplos de programación son
subprogramas de contornos, llamados en un programa
principal del ciclo G37 CONTORNO.
Se superponen las cajeras A y B.
El TNC calcula los puntos de intersección S
1
y S
2
, de forma que no
hay que programarlos.
Las cajeras se han programado como círculos completos.
Subprograma 1: Cajera izquierda
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
Subprograma 2: Cajera derecha
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
8.7 Ciclos SL gr
upo II (ex
cept
o
TNC 41
0)
A
C D
B
X
Y
A B
S
1
S
2
