203 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

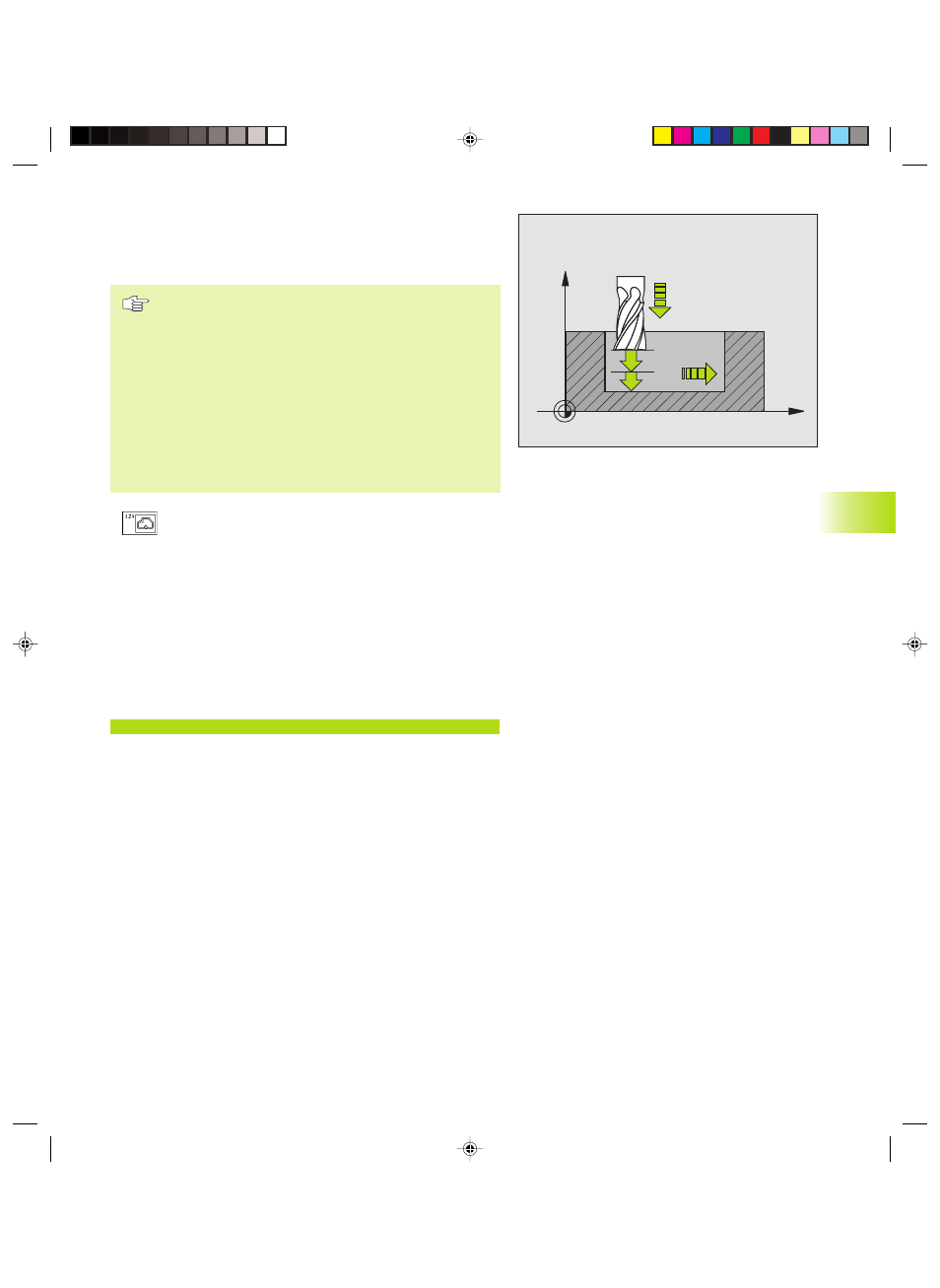

ACABADO LATERAL (ciclo G124)
El TNC desplaza la herramienta sobre una trayectoria circular tangente
a los contornos parciales. El acabado de cada contorno parcial se realiza
por separado.
Antes de la programación deberá tenerse en cuenta
La suma de la sobremedida del acabado lateral (Q14) y el
radio de la hta. para el acabado, tiene que ser menor que
la suma de la sobremedida del acabado lateral (Q3, ciclo
G120) y el radio de la hta. de desbaste.
Si se ejecuta el ciclo G124 sin antes haber desbastado
con el ciclo G122, también es válido el cálculo citado
anteriormente; en este caso se introduce 0 para el radio
de la hta. de desbaste.
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las proporciones
del espacio de la cajera.
ú Sentido de giro ? Sentido horario = –1 Q9:
Dirección de mecanizado:
+1: giro en sentido antihorario
–1: giro en sentido horario
ú Profundidad de pasada Q10 (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza
ú Avance al profundizar Q11: Avance al profundizar
ú Avance para desbaste Q12: Avance de fresado
ú Sobremedida de acabado lateral Q14 (valor incremental):
Sobremedida para varios acabados; cuando Q14=0 se
desbasta la última distancia de acabado.
Ejemplo de frase NC:
N61 G124 Q9=+1 Q10=+5 Q11=100 Q12=350 Q14=+0*
8.7 Ciclos SL gr
upo II (ex
cept
o
TNC 41
0)
X
Z
Q11
Q12
Q10
