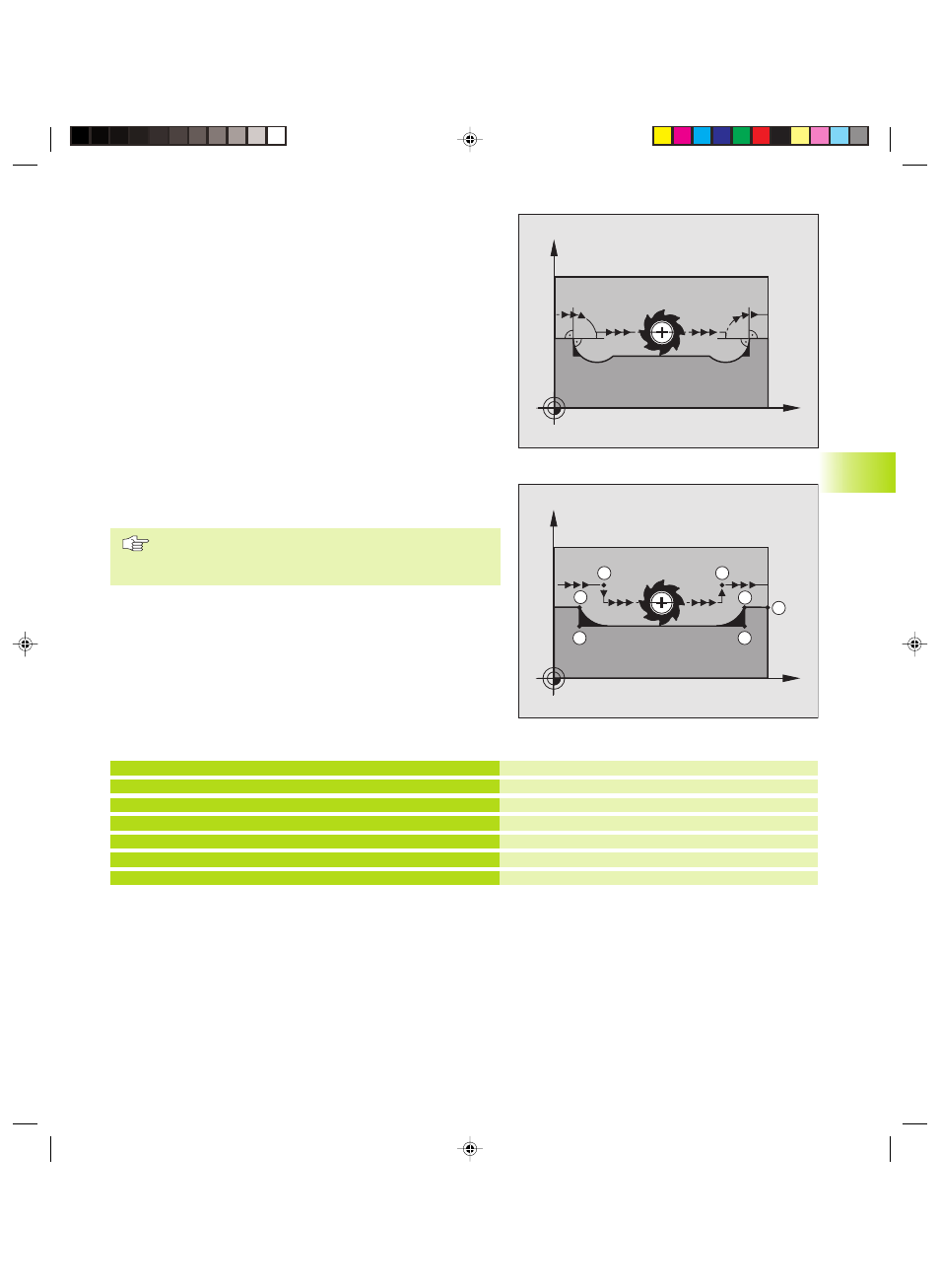

Mecanizado de pequeños escalones de un contorno:
M97
Comportamiento standard
El TNC añade en las esquinas exteriores un círculo de transición. En
escalones pequeños del contorno, la herramienta dañaría el
contorno. Véase la figura en el centro a la dcha.
El TNC interrumpe en dichas posiciones la ejecución del programa y
emite el aviso de error “Radio de hta. muy grande“.
Comportamiento con M97
El TNC calcula un punto de intersección en la trayectoria del
contorno, como en esquinas interiores, y desplaza la herramienta a
dicho punto. Véase la figura abajo a la derecha.
M97 se programa en la frase en la cual está determinado el punto
exterior de la esquina.
Activación
M97 sólo funcióna en la frase del programa en la que está
programada.
Con M97 la esquina del contorno no se mecaniza
completamente. Si es preciso habrá que mecanizarla
posteriormente con una herramienta más pequeña.
7.4 F
u
nciones auxiliar
es según el tipo de tr
a
y
ect
or
ia
X
Y
X
Y
S
16
17
15 14
13
S
Radio de herramienta grande
Llegada al punto 13 del contorno
Mecanizado de pequeños escalones 13 y 14
Llegada al punto del contorno 15
Mecanizado de pequeños escalos 15 y 16
Llegada al punto 17 del contorno
Ejemplo de frases NC
N50 G99 G01 ... R+20 *
...
N130 X ... Y ... F .. M97 *
N140 G91 Y–0,5 .... F.. *
N150 X+100 ... *
N160 Y+0,5 ... F.. M97 *
N170 G90 X .. Y ... *
