9 Programmieren: Unterprogramme und Programmteil-Wiederholungen 248
9.6 Ejemplos de pr
ogr
amación
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
N40 G99 T2 L+0 R+3 *
N50 G99 T3 L+0 R+3,5 *
N60 T1 G17 S5000 *
N70 G00 G40 G90 Z+250 *
N80 G83 P01 +2 P02 -3 P03 +3 P04 0
P05 250 *
N90 L1,0 *
N100 G00 Z+250 M6 *
N110 T2 G17 S4000 *
N120 G83 P01 +2 P02 -25 P03 +5 P04 0
P05 250 *
N130 L1,0 *
N140 G00 Z+250 M6 *
N150 T3 G17 S500 *
N160 G84 P01 +2 P02 -15 P03 0 P04 500 *
N170 L1,0 *
N180 G00 Z+250 M2 *
Definición de la hta. Broca de centraje
Definición de la hta. Taladro
Definición de la herramienta Macho de roscar
Llamada a la hta. Broca de centraje
Retirar la herramienta
Definición del ciclo Centraje
Llamada al subprograma 1 para la figura completa de taladros
Cambio de herramienta
Llamada a la hta. para el taladrado
Definición del ciclo Taladrado
Llamada al subprograma 1 para la figura completa de taladros
Cambio de herramienta
Llamada a la herramienta Macho de roscar
Definición del ciclo Roscado
Llamada al subprograma 1 para la figura completa de taladros
Final del programa principal

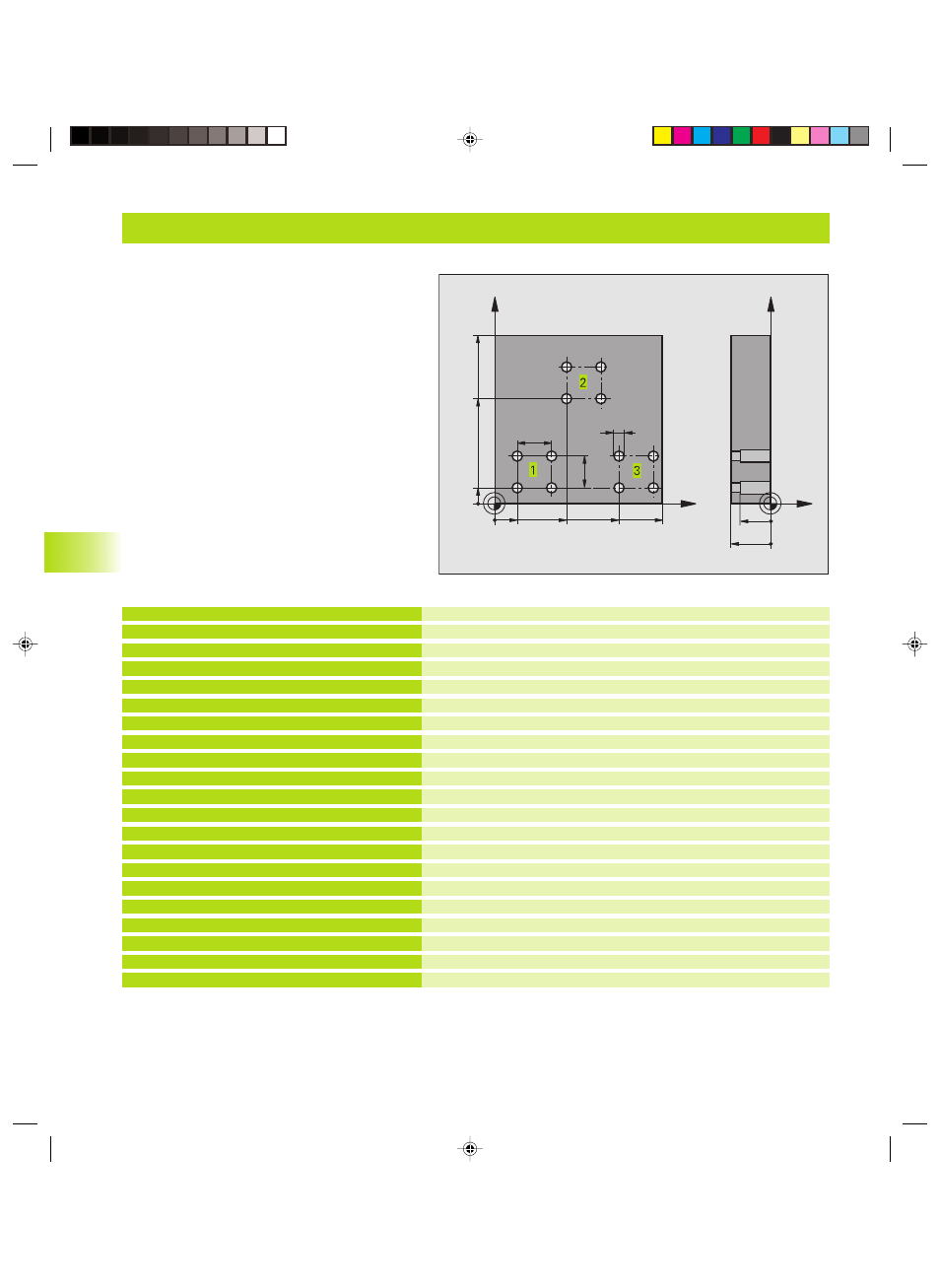

Ejemplo: Grupos de taladros con varias herramientas
Desarrollo del programa
■ Programación de los ciclos de mecanizado en el
programa principal
■ Llamada a la figura completa de taladros
(subprograma 1)
■ Llegada al grupo de taladros del subprograma 1,
llamada al grupo de taladros (subprograma 2)
■ Programar una sóla vez el grupo de taladros en
el subprograma 2
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
Lkap9.pm6 28.06.2006, 14:37 248
