FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo 220)
1 El TNC posiciona la hta. en marcha rápida desde la posición actual al
punto de partida del primer mecanizado.
Secuencia:
■ Alcanzar la 2ª distancia de seguridad (eje hta.)
■ Alcanzar el punto inicial en el plano de mecanizado
■ Desplazamiento sobre la superficie de la pieza a la distancia de
seguridad (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de mecanizado
definido
3 A continuación el TNC posiciona la hta. según un movimiento lineal
sobre el punto de partida del siguiente mecanizado; para ello la hta. se
encuentra a la distancia de seguridad (o 2ª distancia de seguridad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados
Antes de la programación deberá tenerse en cuenta
¡El ciclo G220 se activa a partir de su definición DEF, es decir,
este ciclo llama automáticamente al último ciclo de
mecanizado definido!
¡Cuando se combina uno de los ciclos de mecanizado G200
a G208 y G212 a G215 con el ciclo G220, se activan la
distancia de seguridad, la superficie de la pieza y la 2ª
distancia de seguridad del ciclo G220!
ú Centro 1er eje Q216 (valor absoluto): Centro del círculo
teórico en el eje principal del plano de mecanizado
ú Centro 2º eje Q217 (valor absoluto): Centro del círculo
teórico en el eje transversal del plano de mecanizado
ú Diámetro del círculo teórico Q244: Introducir el diámetro
del círculo teórico
ú Angulo inicial Q245 (valor absoluto): Angulo entre el eje
principal del plano de mecanizado y el punto inicial del
primer mecanizado sobre el círculo teórico
ú Angulo final Q246 (valor absoluto): Angulo entre el eje
principal del plano de mecanizado y el punto inicial del último
mecanizado sobre el círculo teórico (no sirve para círculos
completos); introducir el ángulo final diferente al ángulo
inicial; si el ángulo final es mayor al ángulo inicial, la
dirección del mecanizado es en sentido antihorario, de lo
contrario el mecanizado es en sentido horario
ú Incremento angular Q247 (valor incremental): Angulo entre
dos puntos a mecanizar sobre el círculo teórico; cuando
el incremento angular es igual a cero, el TNC calcula el
mismo en relación al ángulo inicial, ángulo final y número
de mecanizados; cuando el incremento angular está ya
indicado, el TNC no tiene en cuenta el ángulo final; el signo
del incremento angular determina la dirección del
mecanizado (- = sentido horario)
8.5 Ciclos para la programación de figuras de puntos

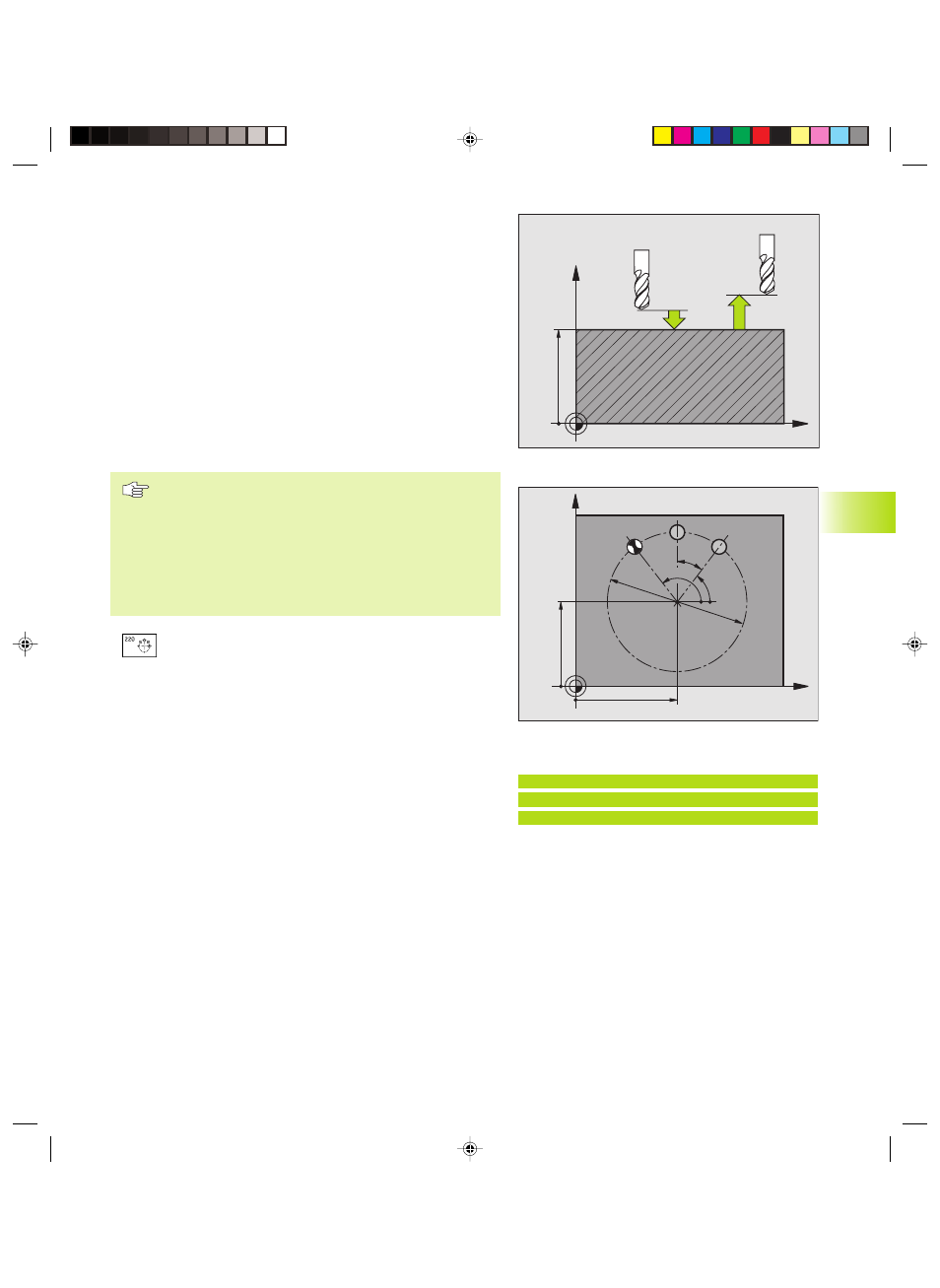

X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
Ejemplo de frase NC:
N53 G220 Q216=+50 Q217=+50 Q244=80
Q245=+0 Q246=+360 Q247=+0 Q241=8
Q200=2 Q203=+0 Q204=50*
