TNC 410, TNC 426, TNC 430 de HEIDENHAIN 267

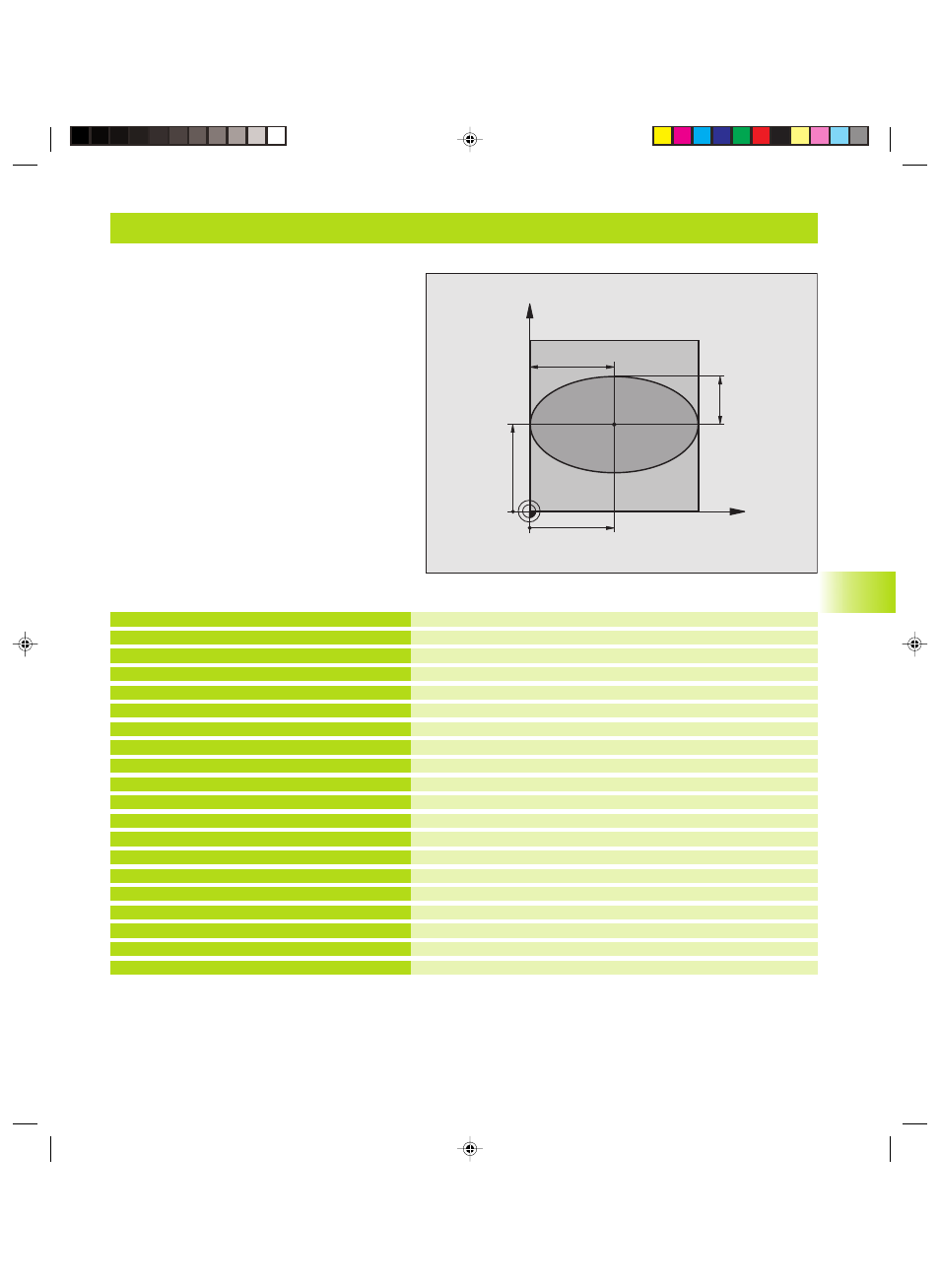

Ejemplo: Elipse
1
0.1
0 Ejemplos de pr
ogr
amación
Ejemplo: Elipse
Centro eje X
Centro eje Y
Semieje X
Semieje Y
Angulo inicial en el plano
Angulo final en el plano
Número de pasos de cálculo
Posición angular de la elipse
Profundidad de fresado
Avance al profundizar
Avance de fresado
Distancia de seguridad para posicionamiento previo
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Llamada al mecanizado
Retirar la herramienta, final del programa
%ELIPSE G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +50 *
N30 D00 Q3 P01 +50 *
N40 D00 Q4 P01 +30 *
N50 D00 Q5 P01 +0 *
N60 D00 Q6 P01 +360 *
N70 D00 Q7 P01 +40 *
N80 D00 Q8 P01 +30 *
N90 D00 Q9 P01 +5 *
N100 D00 Q10 P01 +100 *
N110 D00 Q11 P01 +350 *
N120 D00 Q12 P01 +2 *
N130 G30 G17 X+0 Y+0 Z-20 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+2,5 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 G00 Z+250 M2 *
Desarrollo del programa
■ El contorno de la elipse se compone de pequeñas
rectas (se define mediante Q7) Cuantos más
puntos se calculen más cortas serán las rectas y
más suave la curva.
■ El sentido del mecanizado se determina mediante
el ángulo inicial y el ángulo final en el plano:
Mecanizado en sentido horario:
Angulo inicial > ángulo final
Mecanizado en sentido antihorario: Angulo inicial
< ángulo final
■ No se tiene en cuenta el radio de la hta.
X
Y
50
50
30
50
