106 6 Programación: Contornos

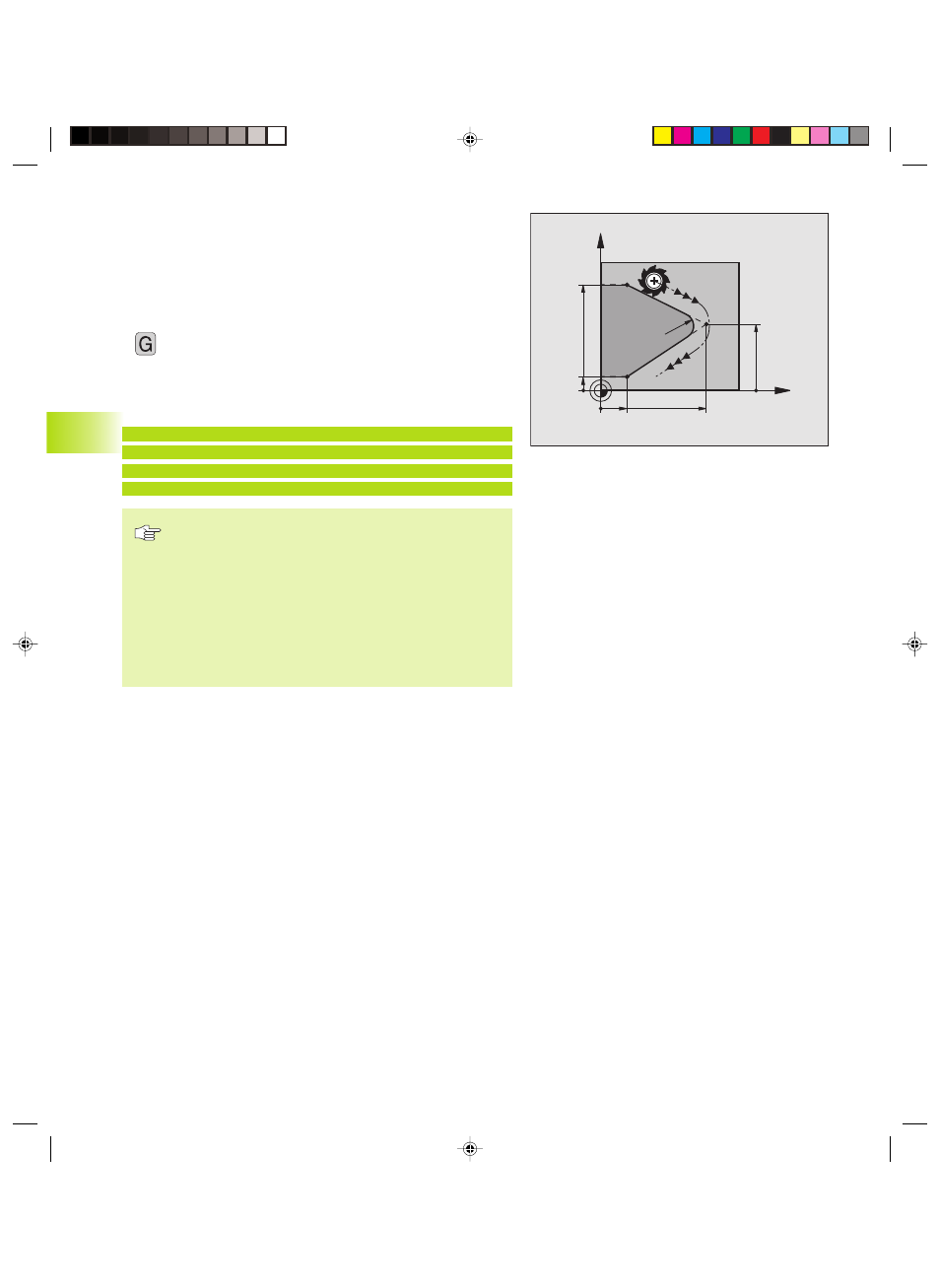

Redondeo de esquinas G25
La función G25 redondea las esquinas del contorno.
La herramienta se desplaza según una trayectoria circular, que se une
tangencialmente tanto a la trayectoria anterior del contorno como a la
posterior.
El círculo de redondeo se podrá ejecutar con la herramienta llamada.
25 ú Confirmar con la tecla ENT
ú Radio de redondeo: Introducir el radio del arco de círculo
ú Avance para el redondeo de esquinas
Ejemplo de frases NC
N50 G01 G41 X+10 Y+40 F300 M3 *
N60 X+40 Y+25 *
N70 G25 R5 F100 *
N80 X+10 Y+5 *
Las trayectorias anterior y posterior del contorno deben
contener las dos coordenadas del plano en el cual se
ejecuta el redondeo de esquinas.
El punto de la esquina no se mecaniza.
El avance programado en una frase G25 sólo actúa en
dicha frase. Después vuelve a ser válido el avance
programado antes de la frase G25.
Una frase G25 se utiliza también para la entrada suave
al contorno (véase “6.3 Entrada y salida del contorno“).
6.4
Tipos de tr
a
y
ect
or
ia - Coor
denadas car
tesianas
X
Y
40
40
R5
5
10
25
